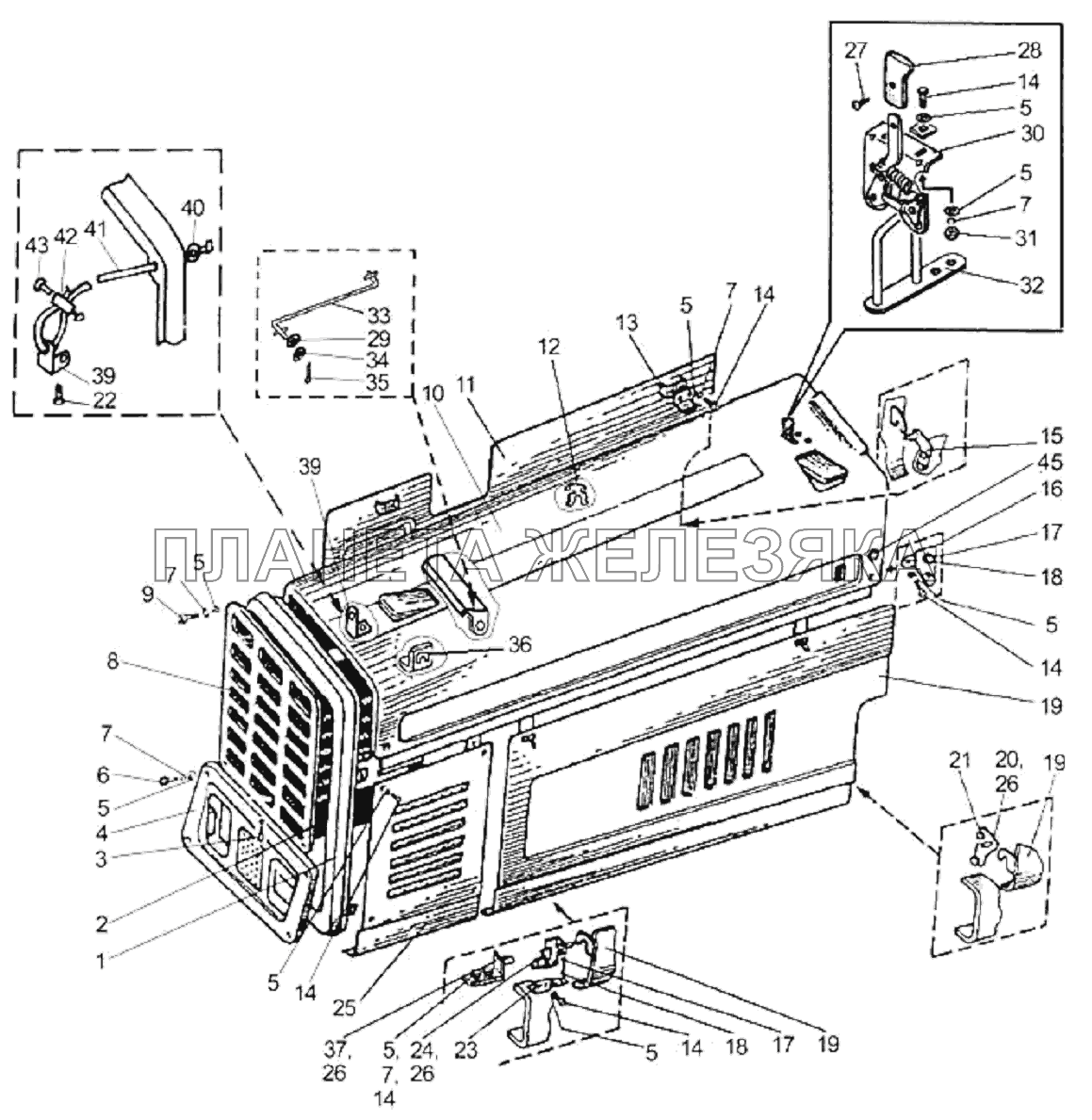

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 90-8400005-02 |
Облицовка Подробнее |
|
||
| 90-8400005-03 |
Облицовка Подробнее |
|
||
| 90-8400005-10 |
Облицовка Подробнее |
|
||
| 90-8400005-11 |
Облицовка Подробнее |
|
||
| 1 | 90-8402030 |
Рамка Подробнее |
|
|
| 2 | 90-8402025-01 |
Боковина Подробнее |
|
|
| 2 | 90-8402025-03 |
Боковина правая Подробнее |
|
|
| 3 | 10.ОТ |
Шайба Подробнее |
|
|
| 3 | М10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 3 | С10.01.019 |
Шайба Подробнее |
|
|
| 4 | 90-8401080 |
Решетка Подробнее |
|
|
| 5 | С6.01.019 |
Шайба Подробнее |
|
|
| 6 | М6-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 7 | Шайба6Т |
Шайба Подробнее |
|
|
| 8 | 90-8401120 |
Решетка Подробнее |
|
|
| 9 | М6-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 10 | 90-8402020-02 |
Капот Подробнее |
|
|
| 10 | 90-8402020-03 |
Капот Подробнее |
|
|
| 10 | 90-8402020-06 |
Капот Подробнее |
|
|
| 10 | 90-8402020-07 |
Капот Подробнее |
|
|
| 11 | 90-8402320-01 |
Боковина правая Подробнее |
|
|
| 11 | 90-8402320-03 |
Боковина правая Подробнее |
|
|
| 12 | 90-8400021 |
Зажим Подробнее |
|
|
| 13 | 90-8402410 |
Замок левый Подробнее |
|
|
| 13 | 90-8402410-01 |
Замок правый Подробнее |
|
|
| 14 | М6-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 15 | 90-8401065 |
Опора Подробнее |
|
|
| 16 | 90-8401040 |
Кронштейн левый Подробнее |
|
|
| 16 | 90-8401040-01 |
Кронштейн правый Подробнее |
|
|
| 17 | М8-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 18 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 19 | 90-8402310 |
Боковина левая Подробнее |
|
|
| 19 | 90-8402310-01 |
Боковина левая Подробнее |
|
|
| 20 | 90-8401060 |
Опора Подробнее |
|
|
| 21 | 12.ОТ |
Шайба Подробнее |
|
|
| 21 | М12-6gx65.88.35.019 |
Болт Подробнее |
|
|
| 21 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 21 | С12.01.019 |
Шайба Подробнее |
|
|
| 22 | М8-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 23 | 90-8401031 |
Кронштейн левый Подробнее |
|
|
| 23 | 90-8401031-01 |
Кронштейн правый Подробнее |
|
|
| 24 | 90-8401050 |
Кронштейн правый Подробнее |
|
|
| 24 | 90-8401050-01 |
Кронштейн левый Подробнее |
|
|
| 24 | 90-8401055 |
Кронштейн левый Подробнее |
|
|
| 24 | 90-8401055-01 |
Кронштейн правый Подробнее |
|
|
| 25 | 90-8402025 |
Боковина Подробнее |
|
|
| 25 | 90-8402025-02 |
Боковина левая Подробнее |
|
|
| 26 | 90-8400056-01 |
Втулка Подробнее |
|
|
| 27 | 4х10.019 |
Шуруп Подробнее |
|
|
| 28 | 80-6105056 |
Рукоятка Подробнее |
|
|
| 29 | 549А-1305044 |
Кольцо Подробнее |
|
|
 |
30 | 80-8402410 |
Замок Подробнее |
|
| 31 | М6-6Н.6.019 |
Гайка Подробнее |
|
|
| 32 | 90-8402420-Б |
Скоба Подробнее |
|
|
| 33 | 90-8400070 |
Тяга Подробнее |
|
|
| 34 | С8.01.019 |
Шайба Подробнее |
|
|
| 35 | Шплинт3,2х25.019 |
Шплинт Подробнее |
|
|
| 36 | 90-8400012-Б |
Кронштейн Подробнее |
|
|
| 37 | 90-8402075 |
Фиксатор Подробнее |
|
|
| 39 | 70-6702111 |
Угольник Подробнее |
|
|
| 40 | С4.01.019 |
Шайба Подробнее |
|
|
| 41 | 90-8402050 |
Трос Подробнее |
|
|
| 42 | 70-4803023 |
Муфта Подробнее |
|
|
| 43 | В.М5-6gx12.58.019 |
Винт Подробнее |
|
|
| 45 | 500А-8507096 |
Заглушка Подробнее |
|
