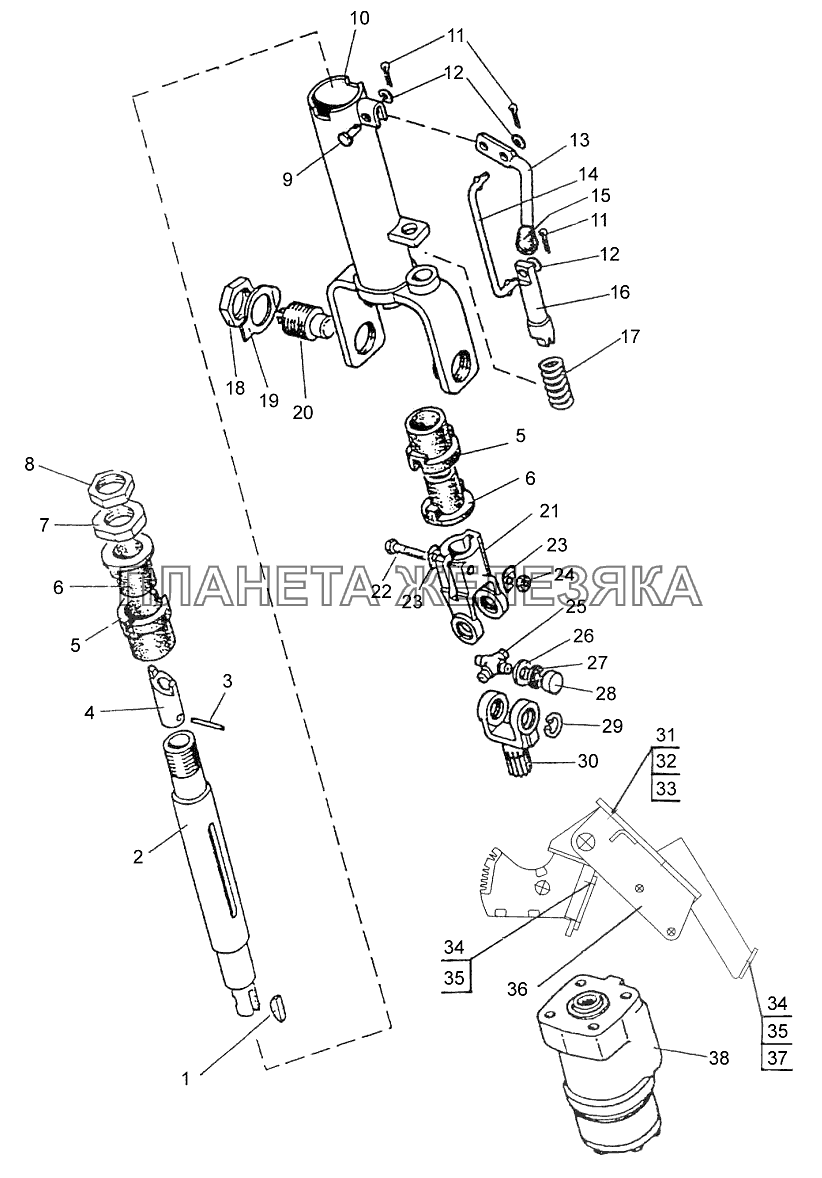

Колонка рулевая (реверса) (При работе на реверсе рулевое колесо (12) и зажим (9) переставляется с переднего хода) Беларус-3022ДЦ.1
| ← Кардан (вариант с выносом насоса-дозатора) | Тормоз основной → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Шпонка5х10 |
Шпонка 5х10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
2 | 70-3401055 |
Вал промежуточный Подробнее
Дополнительная информация:
|
|||||||||||||
| 3 | ШтифтШКЦ8х36 |
Штифт ШКЦ 8х36 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 70-3401054-Б |
Хвостовик вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 70-3401077-Б |
Амортизатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 70-3401076 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 70-3401078 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
8 | 70-3401079 |
Контргайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 9 | Палец6х18 |
Палец 6х18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 70-3401080-В |
Труба с фиксатором и пружиной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | Шплинт2х12.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | ШайбаС6.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 70-3401083 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 70-3401084 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
15 | 70-3401093 |
Наконечник Подробнее
Дополнительная информация:
|
|||||||||||||
| 16 | 70-3401088-Б |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 70-3401087 |
Пружина 392 ГОСТ 13771-68 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | ГайкаМ27х2-6Н.6.019 |
Гайка М27х2-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 70-3401028 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 70-3401089 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 50-3401061-А |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | БолтМ10-6gx45.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 80-3401013 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
25 | 50-3401062 |
Крестовина Подробнее
Дополнительная информация:
|
|||||||||||||
| 26 | 50-3401063 |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 50-3401064 |
Сальник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 904700УС17 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | КольцоС19 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 85-3401156-Б |
Вилка (ОSРВ-100) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | БолтМ12-6gx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | Шайба12.ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | ШайбаС12.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | БолтМ10-6gx30.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | Шайба10.ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 2522В-3401030 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | OSPC315ON150N1049 |
Насос-дозатор Подробнее
Дополнительная информация:
|
|
