| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

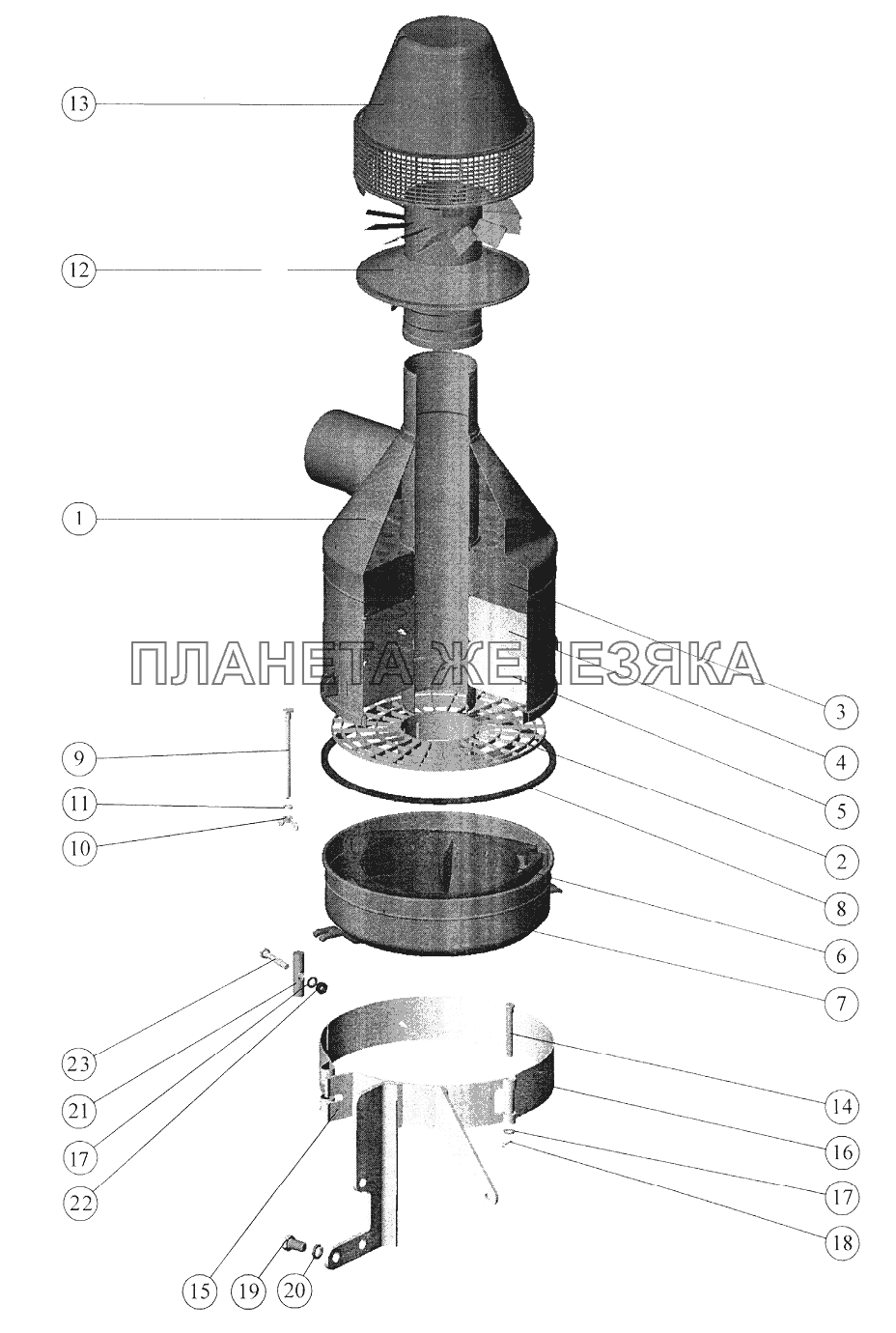

| 245-1109015 |
Воздухоочиститель в сборе Подробнее |
|
||
 |
А53.21.000-02 |
Моноциклон Подробнее |
||
| 1 | 245-1109035 |
Корпус Подробнее |
|
|
| 2 | 245-1109016 |
Обойма Подробнее |
|
|
| 3 | 245-1109165 |
Элемент фильтрующий Подробнее |
|
|
| 4 | 245-1109165-01 |
Элемент фильтрующий Подробнее |
|
|
| 5 | 245-1109165-02 |
Элемент фильтрующий Подробнее |
|
|
| 6 | 245-1109254-А |
Ванна масляная Подробнее |
|
|
| 7 | 245-1109250 |
Поддон Подробнее |
|
|
| 8 | 245-1109306 |
Кольцо Подробнее |
|
|
| 9 | 245-1109262 |
Болт Подробнее |
|
|
| 10 | М6-6Н.45Л.016 |
Гайка-барашек Подробнее |
|
|
| 11 | 6.01.08КП.016 |
Шайба Подробнее |
|
|
| 12 | А53.21.001-02 |
Патрубок Подробнее |
|
|
| 13 | А53.21.002-02 |
Колпак Подробнее |
|
|
| 14 | 50-1109296-Б |
Палец Подробнее |
|
|
| 15 | 245-1008270 |
Кронштейн Подробнее |
|
|
| 15 | 245-1008290 |
Кронштейн Подробнее |
|
|
| 16 | 245-1109299 |
Хомут крепления воздухоочистителя Подробнее |
|
|
| 17 | 50-1401067 |
Шайба Подробнее |
|
|
| 18 | 3.2Х18.016 |
Шплинт Подробнее |
|
|
| 19 | М12-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 20 | 12.65Г.06 |
Шайба Подробнее |
|
|
| 21 | 50Л-1109301-Б |
Палец Подробнее |
|
|
| 22 | М8-6Н.6.016(S13) |
Гайка Подробнее |
|
|
| 23 | М8-6gx45.88.35.016 |
Болт Подробнее |
|
