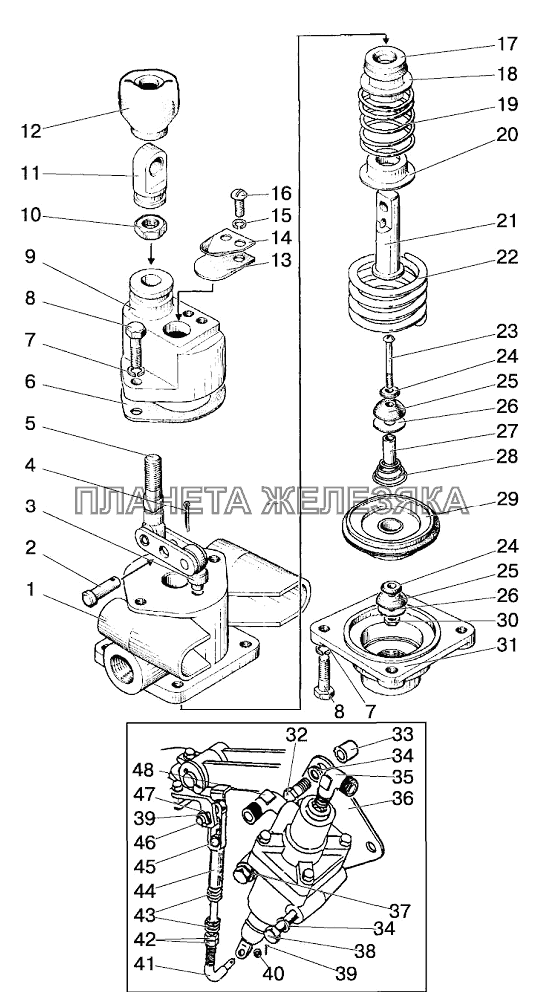

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
80-3514010 |
Кран тормозной Подробнее |
||
| 80-3514010-01 |
Кран тормозной Подробнее |
|
||
| A29.3514010 |
Кран тормозной Подробнее |
|
||
| A29.3514010-01 |
Кран тормозной Подробнее |
|
||
| 1 | 80-3514060 |
Корпус со штифтом и манжетой в сборе Подробнее |
|
|
| 1 | 80-3514061 |
Корпус Подробнее |
|
|
| 2 | ШКЯМ.188.01.102 |
Палец Подробнее |
|
|
| 3 | 80-3514063 |
Штифт Подробнее |
|
|
| 4 | Шплинт2х12.019 |
Шплинт Подробнее |
|
|
| 5 | 80-3514070 |
Тяга Подробнее |
|
|
| 6 | ШКЯМ188.00.02 |
Прокладка Подробнее |
|
|
| 7 | Шайба6Т |
Шайба Подробнее |
|
|
| 8 | БолтМ6-6gx20.58.35.019 |
Болт Подробнее |
|
|
| 9 | ШКЯМ.188.01.001-01 |
Крышка Подробнее |
|
|
| 10 | 80-3514086 |
Контргайка Подробнее |
|
|
| 11 | 80-3514017 |
Ушко Подробнее |
|
|
| 12 | ШКЯМ.251.00.016 |
Чехол Подробнее |
|
|
| 13 | 80-3514019 |
Клапан Подробнее |
|
|
| 14 | 80-3514018 |
Прижим Подробнее |
|
|
| 15 | Шайба4 |
Шайба Подробнее |
|
|
| 16 | ВинтВ.М4-6gx12.58.019 |
Винт Подробнее |
|
|
| 17 | 80-3514062 |
Манжета Подробнее |
|
|
| 18 | 80-3514087 |
Втулка Подробнее |
|
|
| 19 | 80-3514014 |
Пружина Подробнее |
|
|
| 20 | 80-3514013 |
Тарелка пружины Подробнее |
|
|
| 21 | 80-3514082 |
Шток Подробнее |
|
|
| 22 | 80-3514012 |
Пружина Подробнее |
|
|
| 23 | 80-3514023 |
Винт Подробнее |
|
|
| 24 | 80-3514025 |
Шайба Подробнее |
|
|
| 25 | 80-3514028 |
Клапан Подробнее |
|
|
| 26 | 80-3514027 |
Шайба Подробнее |
|
|
| 27 | 80-3514022 |
Трубка Подробнее |
|
|
| 27 | 80-3514022-01 |
Трубка Подробнее |
|
|
| 28 | 80-3514024 |
Пружина Подробнее |
|
|
| 29 | 80-3514020 |
Диафрагма в сборе Подробнее |
|
|
| 29 | 80-3514040 |
Диафрагма Подробнее |
|
|
| 30 | ГайкаМ4-6Н.6.019 |
Гайка Подробнее |
|
|
| 31 | 80-3514083 |
Крышка Подробнее |
|
|
| 32 | БолтМ10-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 33 | 85-3514012 |
Бобышка Подробнее |
|
|
| 34 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 35 | 70-3506033 |
Угольник Подробнее |
|
|
| 36 | 85-3514011 |
Кронштейн Подробнее |
|
|
| 36 | 85М-3514011 |
Кронштейн Подробнее |
|
|
| 37 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 38 | БолтМ10-6gx70.88.35.019 |
Болт М10-6gx70.88.35.019 Подробнее |
|
|
| 39 | Шплинт3,2х18.019 |
Шплинт Подробнее |
|
|
| 40 | ШайбаС8.01.019 |
Шайба Подробнее |
|
|
| 41 | 80-3514120 |
Тяга в сборе Подробнее |
|
|
| 41 | 80-3514121 |
Тяга Подробнее |
|
|
| 42 | ГайкаМ12х1,25-6Н.04.019 |
Гайка Подробнее |
|
|
| 43 | ДСШ-14.21.141 |
Пружина Подробнее |
|
|
| 44 | 80-3514122 |
Вилка Подробнее |
|
|
| 45 | 80-3514123 |
Гайка Подробнее |
|
|
| 46 | Палец12х48 |
Палец Подробнее |
|
|
| 47 | ШайбаС12.01.019 |
Шайба Подробнее |
|
|
| 48 | 1522-3514033 |
Угольник Подробнее |
|
