| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

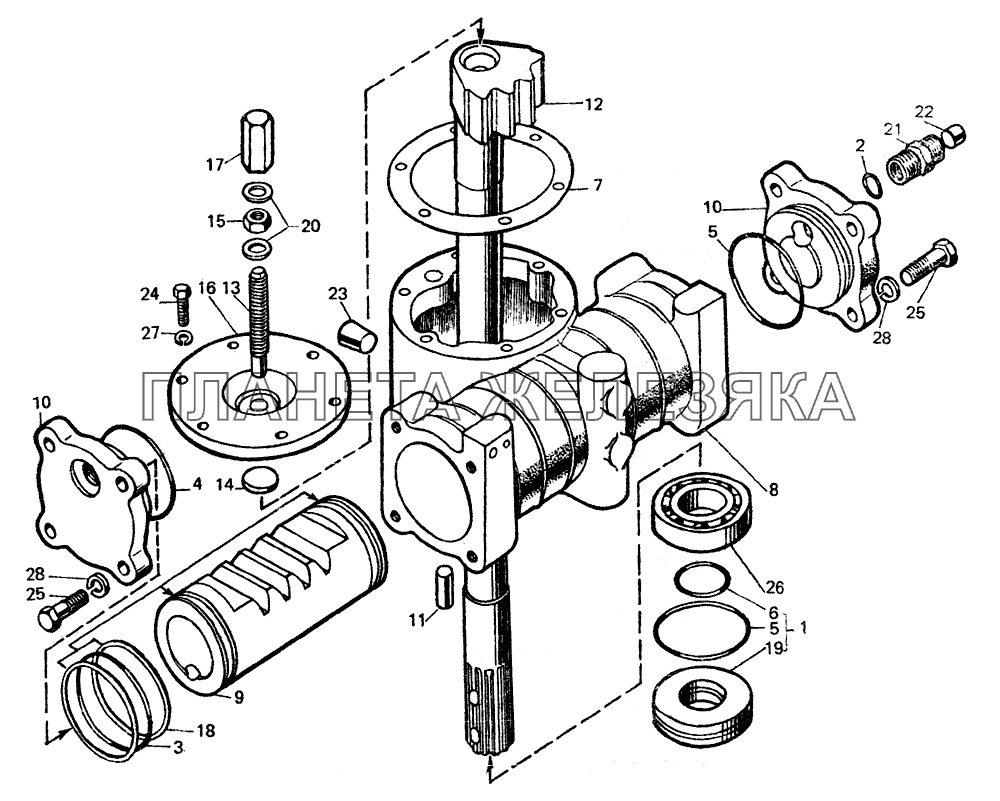

| Т40S-3405040-0 |
Механизм исполнительный Подробнее |
|
||
| 1 | Т30-3405120 |
Корпус уплотнений Подробнее |
|
|
| 2 | НШ10-0101034 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | Ц75-1111043 |
Кольцо уплотнительное поршня Подробнее |
|
|
| 4 | Ц75-1111045 |
Кольцо уплотнительное Подробнее |
|
|
| 5 | Т25-3401013 |
Кольцо уплотнительное Подробнее |
|
|
| 6 | Т25-3401086 |
Кольцо уплотнительное Подробнее |
|
|
| 7 | Т30-3405017-Б |
Прокладка Подробнее |
|
|
| 8 | Т40S-3405042 |
Корпус Подробнее |
|
|
| 9 | Т40S-3405044 |
Поршень Подробнее |
|
|
| 10 | Т40S-3405046 |
Крышка Подробнее |
|
|
| 11 | Т40S-3405047 |
Штифт Подробнее |
|
|
 |
12 | Т30-3405061-В |
Вал сошки с сектором Подробнее |
|
| 13 | Т30-3405062-Б1 |
Винт регулировочный Подробнее |
|
|
| 14 | Т30-3405063 |
Шайба упорная регулировочного винта Подробнее |
|
|
| 15 | Т30-3405067 |
Гайка Подробнее |
|
|
| 16 | Т30-3405068-Б3 |
Крышка корпуса Подробнее |
|
|
| 17 | Т30-3405069-Б |
Колпачок Подробнее |
|
|
| 18 | Т30-3405092-Б |
Кольцо уплотнительное поршня Подробнее |
|
|
| 19 | Т30-3405121 |
Корпус уплотнений Подробнее |
|
|
| 20 | Д18055-А |
Кольцо уплотнительное Подробнее |
|
|
| 21 | Н.036.04.003 |
Штуцер Подробнее |
|
|
| 22 | Н.036.121.001-05 |
Заглушка Подробнее |
|
|
| 23 | ПР-18 |
Пробка Подробнее |
|
|
| 24 | М8-6gх25.88.019 |
Болт Подробнее |
|
|
| 25 | М12-6gх35.88.019 |
Болт Подробнее |
|
|
 |
26 | 207 |
Подшипник Подробнее |
|
| 27 | 8Т65Г06 |
Шайба Подробнее |
|
|
| 28 | 120Т65Г06 |
Шайба Подробнее |
|
