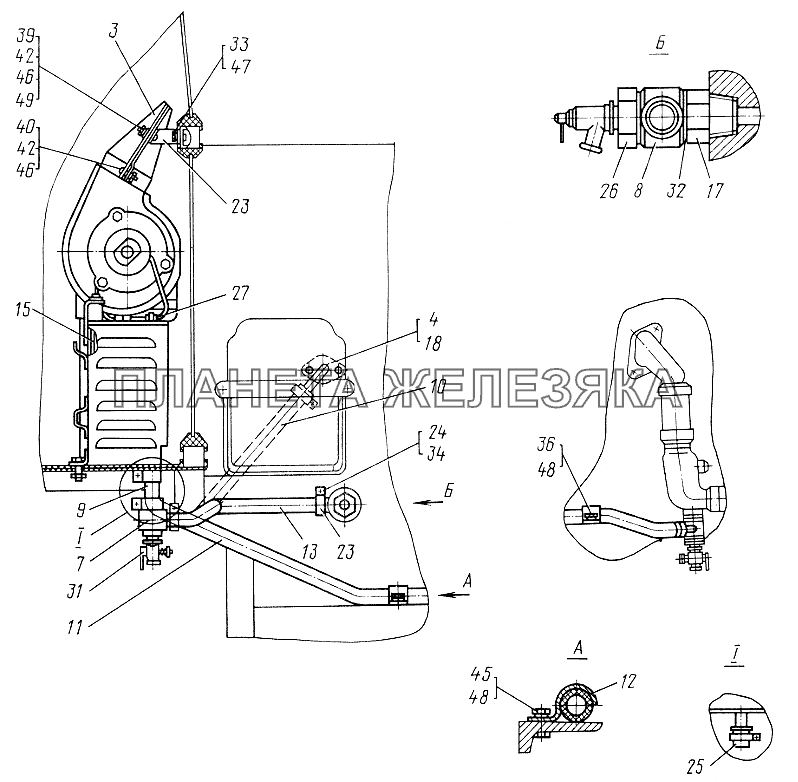

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 45-8101110 |
Хомут Подробнее |
|
||
| 45А-8101060-Б-01 |
Вентилятор отопителя с электродвигателем Подробнее |
|
||
| 45А-8101080-01 |
Колесо вентилятора с электродвигателем Подробнее |
|
||
| 45Т-8101010-Б1-01 |
Отопитель Подробнее |
|
||
| 45Т-8101120 |
Рукав Подробнее |
|
||
| 3 | 45А-8101040-Б-01 |
Патрубок Подробнее |
|
|
| 4 | 45А-8101050-Б |
Патрубок Подробнее |
|
|
| 7 | 45Т-8101150 |
Тройник Подробнее |
|
|
| 7 | 45Т-8101160 |
Тройник Подробнее |
|
|
| 8 | 45А-1301030 |
Тройник Подробнее |
|
|
| 9 | 45Т-8101004 |
Шланг Подробнее |
|
|
| 10 | 45А-8101005 |
Шланг Подробнее |
|
|
| 11 | 45А-8101001-Б |
Шланг Подробнее |
|
|
| 12 | 45А-8101006 |
Кронштейн Подробнее |
|
|
| 13 | 45Т-8101009 |
Шланг Подробнее |
|
|
| 15 | 45А-8101012 |
Прокладка Подробнее |
|
|
| 17 | 45-8101027 |
Штуцер Подробнее |
|
|
| 18 | 45А-8101053 |
Прокладка Подробнее |
|
|
| 23 | 45Т-8101132 |
Кронштейн Подробнее |
|
|
| 24 | 45-8402104 |
Гайка Подробнее |
|
|
| 25 | 45А-1301005 |
Заглушка Подробнее |
|
|
| 26 | 45А-1301009 |
Штуцер Подробнее |
|
|
| 27 | 40-3723062 |
Прокладка Подробнее |
|
|
| 31 | КР2-1305000 |
Кран ПС7 Подробнее |
|
|
| 32 | Д07-080 |
Кольцо уплотнительное Подробнее |
|
|
| 33 | М6х20.7798 |
Болт Подробнее |
|
|
| 34 | М6х35.7798 |
Болт Подробнее |
|
|
| 36 | М8х20.7796 |
Болт Подробнее |
|
|
| 39 | В1.М4х12.17473 |
Винт Подробнее |
|
|
| 40 | В1.М4х20.17473 |
Винт Подробнее |
|
|
| 42 | М4.5916 |
Гайка Подробнее |
|
|
| 45 | М8.5916 |
Гайка Подробнее |
|
|
| 46 | 4.65Г |
Шайба Подробнее |
|
|
| 47 | 6.65Г |
Шайба Подробнее |
|
|
| 48 | 8.65Г |
Шайба Подробнее |
|
|
| 49 | 4.02 |
Шайба Подробнее |
|
