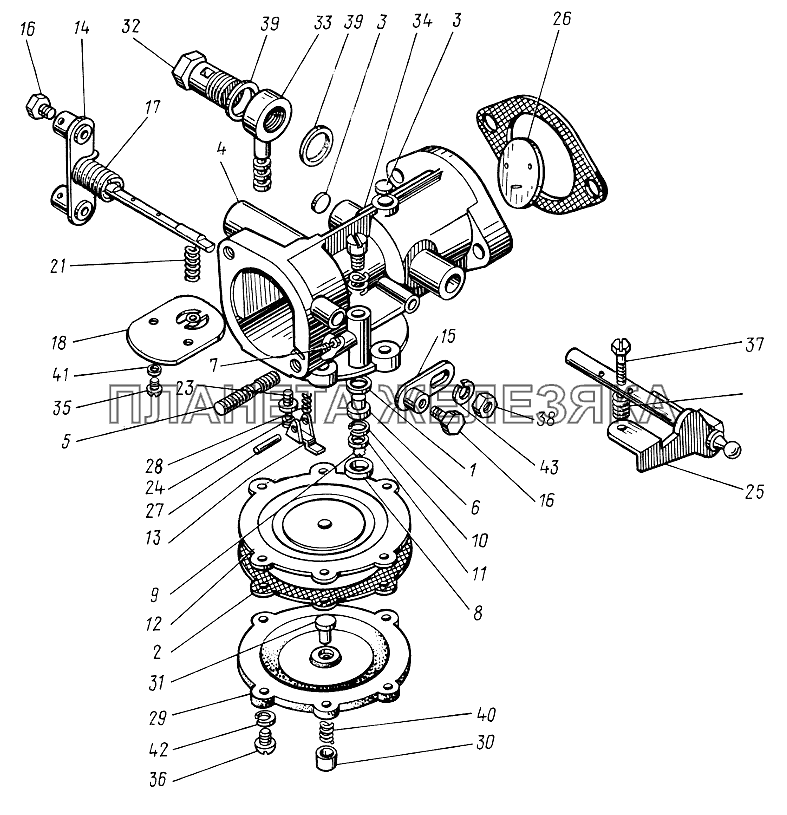

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 003700-04 |
Пружина Подробнее |
|
||
| 003700-08 |
Пружина Подробнее |
|
||
| 11.1107011 |
Карбюратор Подробнее |
|
||
| 11.1107305 |
Клапан Подробнее |
|
||
| 11.1107565.2 |
Заслонка воздушная Подробнее |
|
||
| К06-1107200 |
Крышка корпуса Подробнее |
|
||
| 1 | 11.1107021 |
Шайба Подробнее |
|
|
| 2 | 11.1107029 |
Прокладка Подробнее |
|
|
| 3 | 11.1107032 |
Заглушка Подробнее |
|
|
| 4 | 11.1107106.2 |
Корпус карбюратора Подробнее |
|
|
| 5 | 11.1107114 |
Шпилька Подробнее |
|
|
| 6 | 11.1107171 |
Распылитель Подробнее |
|
|
| 7 | 11.1107216 |
Жиклер Подробнее |
|
|
| 8 | 11.1107306 |
Корпус обратного клапана Подробнее |
|
|
| 9 | 11.1107307 |
Пластина клапана Подробнее |
|
|
| 10 | 11.1107308 |
Замок обратного клапана Подробнее |
|
|
| 11 | 11.1107309 |
Шайба Подробнее |
|
|
| 12 | 11.1107370 |
Мембрана Подробнее |
|
|
| 13 | 11.1107386.2 |
Рычаг Подробнее |
|
|
| 14 | 11.1107520 |
Валик воздушной заслонки с рычагом Подробнее |
|
|
| 15 | 11.1107540 |
Рычажок валика Подробнее |
|
|
| 16 | 11.1107549 |
Винт муфты Подробнее |
|
|
| 17 | 11.1107557.1 |
Пружина Подробнее |
|
|
| 18 | 11.1107571.10 |
Заслонка Подробнее |
|
|
| 21 | 11.1107578.1 |
Пружина клапана Подробнее |
|
|
| 23 | 11.1107674 |
Седло топливного клапана Подробнее |
|
|
| 24 | 11.1107675 |
Игла клапана Подробнее |
|
|
| 25 | 11.1107820.3 |
Ось Подробнее |
|
|
| 26 | 11.1107891 |
Заслонка дроссельная Подробнее |
|
|
| 27 | К02-1107117-А |
Ось рычага клапана Подробнее |
|
|
| 28 | К06-1107106 |
Пружина Подробнее |
|
|
| 29 | К06-1107201-10 |
Крышка Подробнее |
|
|
| 30 | К06-1107202 |
Кнопка Подробнее |
|
|
| 31 | К06-1107203-10 |
Утолитель мембраны Подробнее |
|
|
| 32 | К13-1107207 |
Болт штуцера Подробнее |
|
|
| 33 | К16А-1107122 |
Штуцер топливоподводящий Подробнее |
|
|
| 34 | К23-59 |
Винт регулировочный Подробнее |
|
|
| 35 | 001300 |
Винт М3х8 Подробнее |
|
|
| 36 | 001300-04 |
Винт М5х12 Подробнее |
|
|
| 37 | 001300-06 |
Винт М5х16 Подробнее |
|
|
| 38 | 002100-Д3 |
Гайка М6 Подробнее |
|
|
| 39 | 002500-07 |
Шайба Подробнее |
|
|
| 40 | 003700-03 |
Пружина Подробнее |
|
|
| 41 | 3Т.65Г |
Шайба Подробнее |
|
|
| 42 | 5Л.65Г |
Шайба Подробнее |
|
|
| 43 | 6Л.65Г |
Шайба Подробнее |
|
