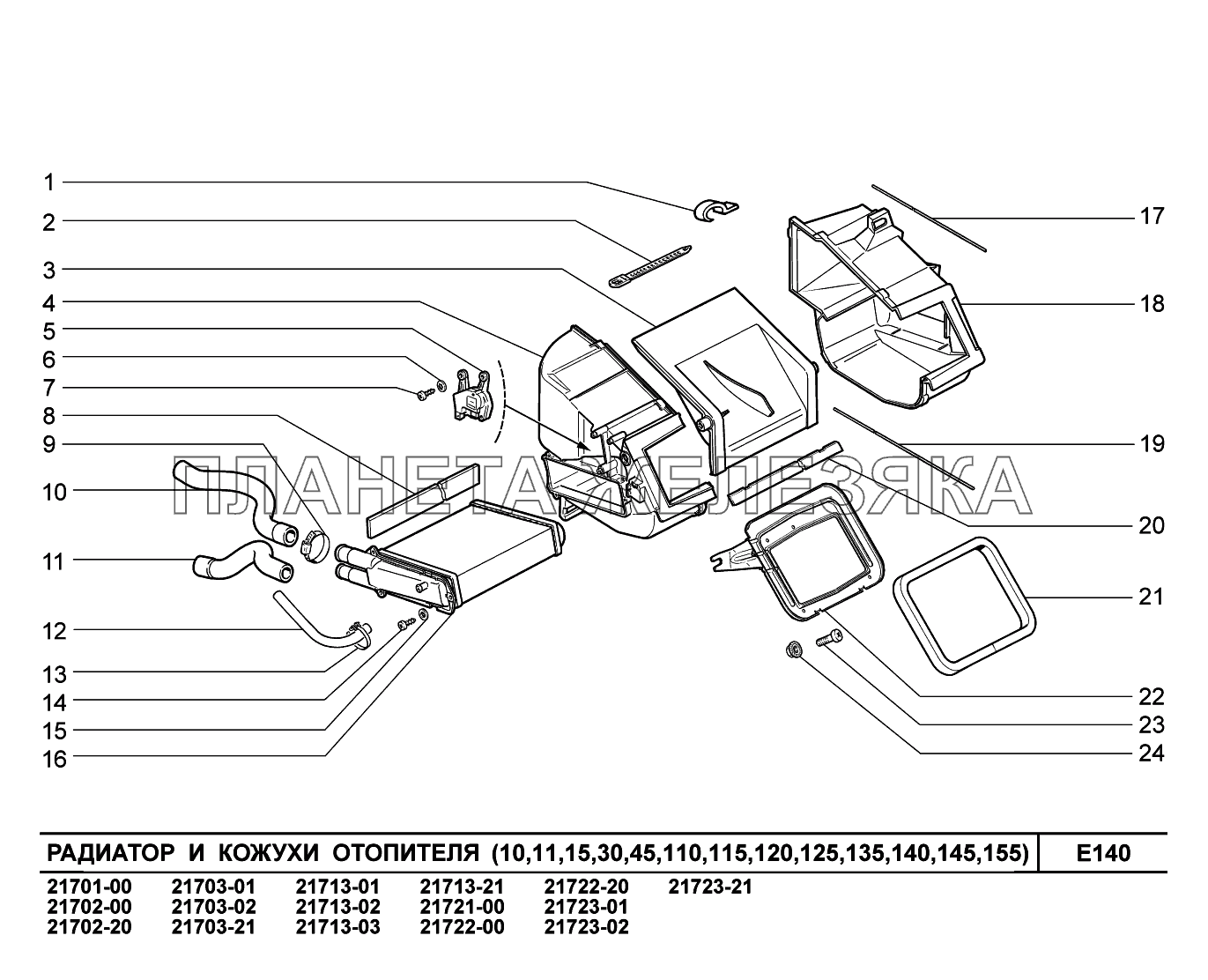

/138.gif "E140. Радиатор и кожухи отопителя ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 21080-8101110-00 |
Скоба Подробнее |
|
| 2 | 00001-0045677-80 |
Хомут 126,5 Подробнее |
|
|
| 3 | 21110-8101538-20 |
Заслонка управления отопителем в сборе Подробнее |
|
|
| 3 | 21110-8101538-21 |
Заслонка управления отопителем в сборе Подробнее |
|
|
| 4 | 21110-8101025-00 |
Кожух отопителя левый Подробнее |
|
|
| 5 | 21100-8127200-10 |
Моторедуктор заслонки отопителя Подробнее |
|
|
| 5 | 21100-8127200-11 |
Моторедуктор заслонки отопителя Подробнее |
|
|
| 5 | 21100-8127200-12 |
Моторедуктор заслонки отопителя Подробнее |
|
|
| 5 | 21100-8127200-14 |
Моторедуктор заслонки отопителя Подробнее |
|
|
| 6 | 00001-0025980-71 |
Шайба 4 стопорная Подробнее |
|
|
| 7 | 00001-0076691-01 |
Винт 3,6х12,7 самонарезающий Подробнее |
|
|
| 8 | 21110-8101074-00 |
Прокладка радиатора Подробнее |
|
|
| 9 | 21080-1300080-60 |
Хомут винтовой Подробнее |
|
|
| 10 | 21110-8101200-10 |
Шланг подводящий Подробнее |
|
|
| 11 | 21110-8101208-10 |
Шланг отводящий Подробнее |
|
|
| 12 | 21100-8101209-00 |
Трубка пароотводящая 520 Подробнее |
|
|
| 13 | 00001-0021700-90 |
Хомут 16 ленточный Подробнее |
|
|
| 14 | 00001-0076692-01 |
Винт 3,6х15,9 самонарезающий Подробнее |
|
|
| 15 | 00001-0005192-01 |
Шайба 4 Подробнее |
|
|
 |
16 | 21110-8101060-00 |
Радиатор отопителя Подробнее |
|
| 17 | 21100-8101526-00 |
Жгут уплотнительный 500 Подробнее |
|
|
| 18 | 21110-8101024-00 |
Кожух отопителя правый Подробнее |
|
|
| 19 | 21110-8101526-00 |
Жгут уплотнительный 850 Подробнее |
|
|
| 20 | 21110-8101274-00 |
Уплотнитель Подробнее |
|
|
| 21 | 21110-8101195-20 |
Уплотнитель отопителя Подробнее |
|
|
| 22 | 21110-8101270-00 |
Фланец Подробнее |
|
|
| 23 | 00001-0032740-01 |
Винт М5х12 Подробнее |
|
|
| 24 | 00001-0038318-01 |
Гайка М5 с зубчатым буртиком Подробнее |
|
