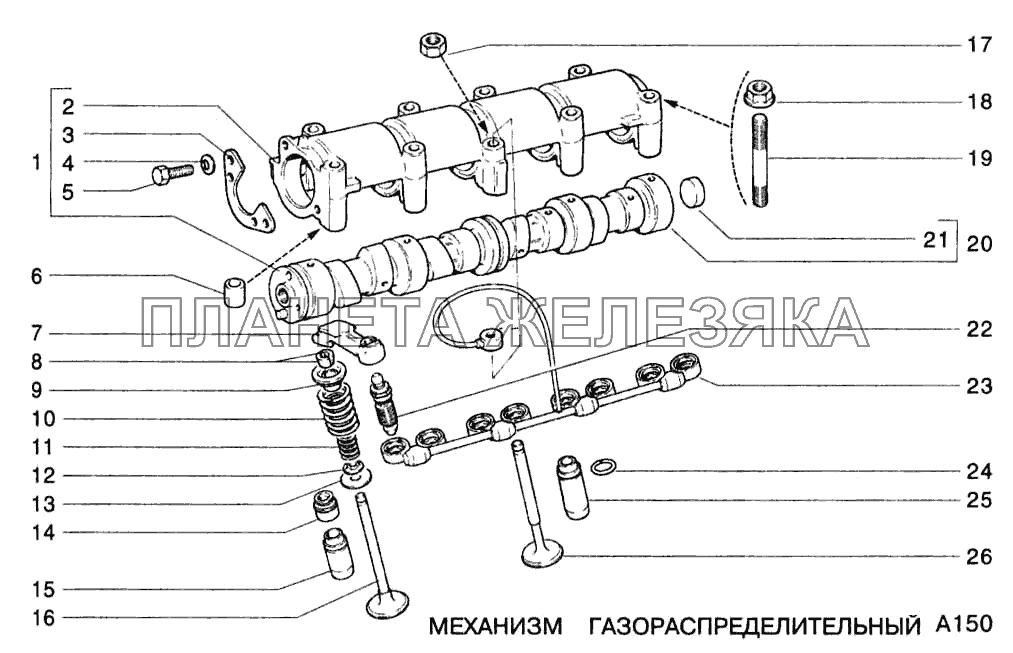

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 21214-1006008 |
Вал распределительный с корпусом подшипников Подробнее |
|
 |
2 | 21214-1006033 |
Корпус подшипников Подробнее |
|
 |
3 | 2101-1006018 |
Фланец упорный распределительного вала Подробнее |
|
| 4 | 11197773 |
Шайба 6 пружинная коническая Подробнее |
|
|
 |
5 | 10902421 |
Болт М6х20 Подробнее |
|
 |
6 | 2101-1003017 |
Втулка установочная Подробнее |
|
 |
7 | 2101-1007116 |
Рычаг клапана Подробнее |
|
 |
8 | 2101-1007028 |
Сухарь клапана Подробнее |
|
 |
9 | 2101-1007025 |
Тарелка пружины Подробнее |
|
 |
10 | 2101-1007020 |
Пружина наружная Подробнее |
|
 |
11 | 2101-1007021 |
Пружина внутренняя Подробнее |
|
 |
12 | 2101-1007023 |
Шайба опорная Подробнее |
|
 |
13 | 2101-1007022 |
Шайба опорная Подробнее |
|
| 14 | 2108-1007026-01 |
Колпачок маслоотражательный Подробнее |
|
|
| 14 | 2108-1007026-03 |
Колпачок маслоотражательный Подробнее |
|
|
| 14 | 2108-1007026-04 |
Колпачок маслоотражательный Подробнее |
|
|
| 15 | 2101-1007032-20 |
Втулка направляющая +0,02мм Подробнее |
|
|
| 15 | 2101-1007032-22 |
Втулка клапана +0,22 Подробнее |
|
|
 |
16 | 2101-1007010 |
Клапан впускной Подробнее |
|
 |
17 | 16100811 |
Гайка М8 Подробнее |
|
 |
18 | 2110-3701686 |
Гайка Подробнее |
|
 |
19 | 12430721 |
Шпилька М8х75 Подробнее |
|
 |
19 | 12430821 |
Шпилька М8х80 Подробнее |
|
 |
20 | 21214-1006010 |
Вал распределительный Подробнее |
|
 |
21 | 14328801 |
Заглушка 22 чашечная Подробнее |
|
 |
22 | 21214-1007160 |
Опора гидравлическая Подробнее |
|
| 22 | 21214-1007160-03 |
Опора гидравлическая Подробнее |
|
|
 |
23 | 21214-1007180 |
Рампа подвода масла Подробнее |
|
 |
24 | 2101-1007035 |
Кольцо стопорное Подробнее |
|
| 25 | 2101-1007033-20 |
Втулка направляющая +0,02мм Подробнее |
|
|
 |
25 | 2101-1007033-22 |
Втулка клапана +0,22 Подробнее |
|
| 26 | 2101-1007012-01 |
Клапан выпускной Подробнее |
|
