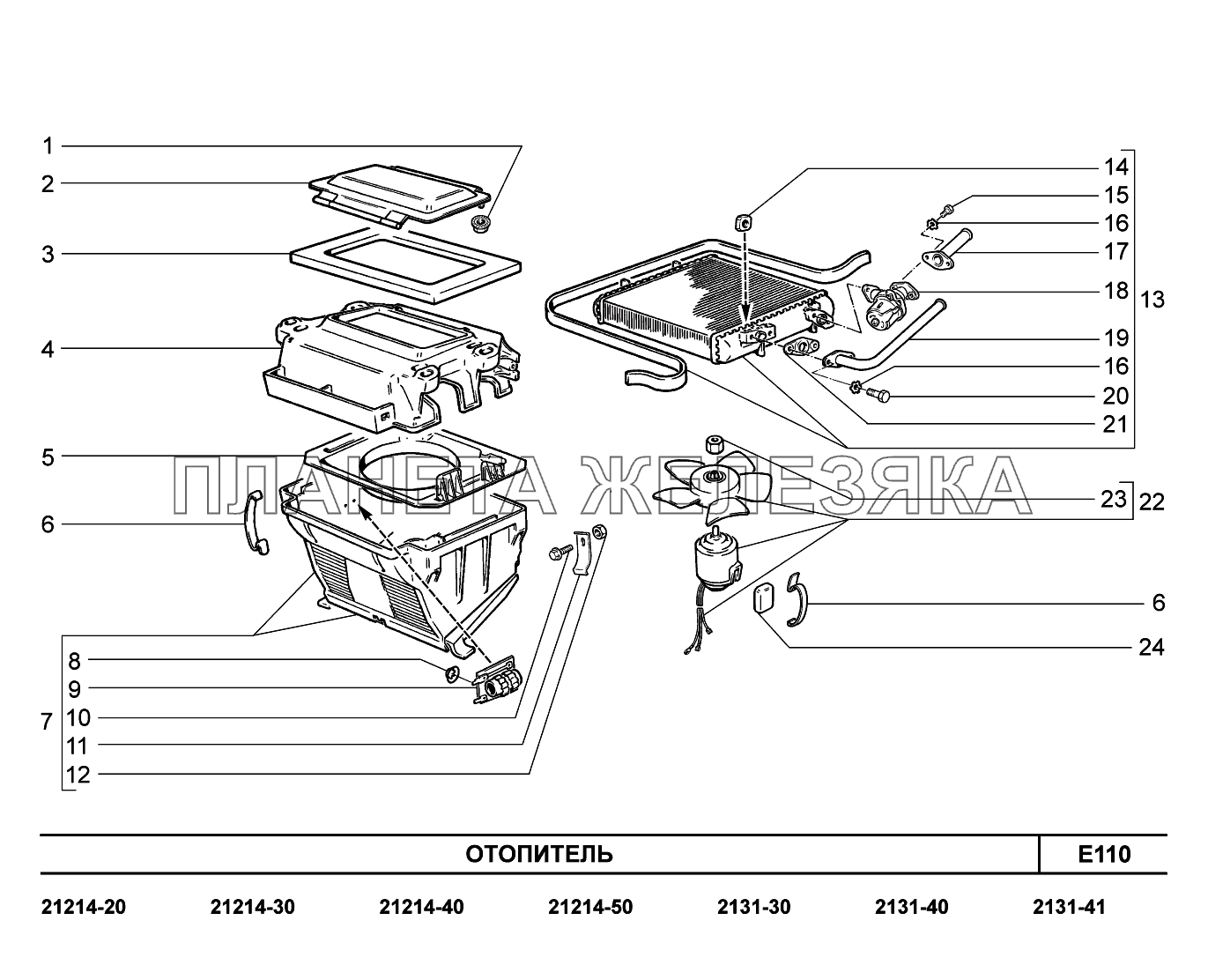

/119.gif "E110. Отопитель LADA 4x4")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0038318-01 |
Гайка М5 с зубчатым буртиком Подробнее |
|
|
| 2 | 21210-8101350-00 |
Крышка воздухопритока Подробнее |
|
|
| 3 | 21061-8101195-00 |
Прокладка кожуха радиатора Подробнее |
|
|
| 4 | 21010-8101020-10 |
Кожух радиатора Подробнее |
|
|
| 5 | 21010-8101140-00 |
Кожух Подробнее |
|
|
 |
6 | 21010-8101110-00 |
Скоба Подробнее |
|
| 7 | 21213-8101094-00 |
Кожух направляющий вентилятора Подробнее |
|
|
| 8 | 00001-0041950-76 |
Шайба 4 пружинная Подробнее |
|
|
| 9 | 21050-8101081-00 |
Резистор добавочный Подробнее |
|
|
| 9 | 21050-8101081-04 |
Резистор добавочный Подробнее |
|
|
| 10 | 00001-0038364-21 |
Болт М6х16 Подробнее |
|
|
 |
11 | 21010-8101105-00 |
Пружина прижимная Подробнее |
|
| 12 | 00001-0007259-11 |
Гайка М6 низкая Подробнее |
|
|
| 13 | 21210-8101050-10 |
Радиатор отопителя Подробнее |
|
|
| 14 | 00001-0040893-01 |
Гайка М6 квадратная Подробнее |
|
|
| 15 | 00001-0009020-21 |
Болт М6х12 Подробнее |
|
|
| 16 | 00001-0006154-71 |
Шайба 6 стопорная Подробнее |
|
|
| 17 | 21210-8101328-00 |
Труба впускная радиатора Подробнее |
|
|
| 18 | 21010-8101150-00 |
Кран управления отопителем Подробнее |
|
|
 |
19 | 21210-8101320-00 |
Труба выпускная радиатора Подробнее |
|
| 20 | 00001-0009022-21 |
Болт М6х16 Подробнее |
|
|
 |
21 | 21010-8101332-10 |
Прокладка уплотнительная Подробнее |
|
| 22 | 21010-8101078-01 |
Электродвигатель с вентилятором Подробнее |
|
|
| 22 | 21050-8101078-00 |
Электродвигатель с вентилятором Подробнее |
|
|
| 23 | 21010-8101134-00 |
Гайка Подробнее |
|
|
 |
24 | 21010-8101136-00 |
Подушка Подробнее |
