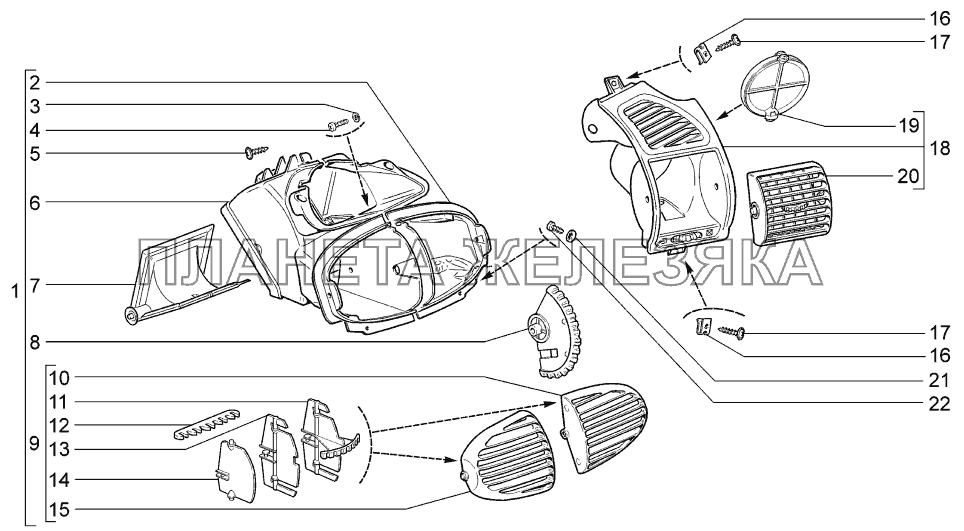

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 11180-8104030-00 |
Сопло вентиляции кузова центральное в сборе Подробнее |
|
|
| 2 | 11180-8104092-00 |
Сопло центральное правое Подробнее |
|
|
| 3 | 00001-0011953-70 |
Шайба 4 пружинная Подробнее |
|
|
| 4 | 00001-0076691-01 |
Винт 3,6х12,7 самонарезающий Подробнее |
|
|
| 5 | 21140-5325378-00 |
Винт самонарезающий Подробнее |
|
|
| 6 | 11180-8104093-00 |
Сопло центральное левое Подробнее |
|
|
| 7 | 11180-8104050-00 |
Заслонка центрального сопла Подробнее |
|
|
| 8 | 11180-8104062-00 |
Рычаг привода заслонки Подробнее |
|
|
| 9 | 11180-8104090-00 |
Сопло центральное правое Подробнее |
|
|
| 9 | 11180-8104091-00 |
Сопло центральное левое Подробнее |
|
|
| 10 | 11180-8104080-00 |
Сопло центральное правое Подробнее |
|
|
| 11 | 11180-8104134-00 |
Лопатка ведущая центрального сопла Подробнее |
|
|
| 12 | 11180-8104139-00 |
Толкатель лопаток центрального сопла Подробнее |
|
|
| 13 | 11180-8104138-00 |
Лопатка ведомая большая центрального сопла Подробнее |
|
|
| 14 | 11180-8104136-00 |
Лопатка ведомая малая центрального сопла Подробнее |
|
|
| 15 | 11180-8104081-00 |
Сопло центральное левое Подробнее |
|
|
| 16 | 21010-8109137-00 |
Гайка пружинная Подробнее |
|
|
 |
17 | 21140-5325388-00 |
Винт самонарезающий Подробнее |
|
| 18 | 11180-8104040-02 |
Сопло вентиляции правое Подробнее |
|
|
| 18 | 11180-8104041-02 |
Сопло вентиляции левое Подробнее |
|
|
| 19 | 11180-8104051-00 |
Заслонка бокового сопла Подробнее |
|
|
| 20 | 11180-8104061-00 |
Сопло боковое Подробнее |
|
|
| 21 | 00001-0025991-71 |
Шайба 5 стопорная Подробнее |
|
|
| 22 | 00001-0076700-01 |
Винт 4,3х9,5 самонарезающий Подробнее |
|
