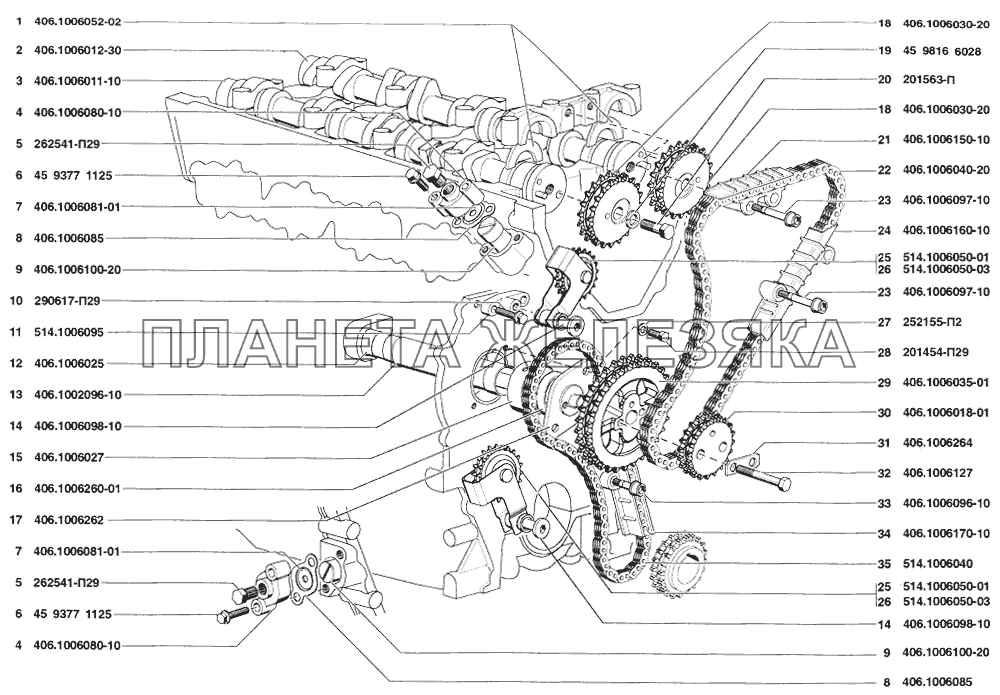

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
409.1000118 |
Цепи привода распределительных валов (комплект) Подробнее |
||
| 1 | 406.1006052-02 |
Фланец упорный распределительного вала Подробнее |
|
|
| 2 | 406.1006012-30 |
Вал распределительный выпускных клапанов со штифтами Подробнее |
|
|
| 3 | 406.1006011-10 |
Вал распределительный впускных клапанов со штифтами Подробнее |
|
|
 |
4 | 406.1006080-10 |
Крышка гидронатяжителя Подробнее |
|
 |
5 | 262541-П29 |
Пробка КГ 1/8" Подробнее |
|
| 6 | 45 9377 1125 |
Болт М8х35 Подробнее |
|
|
| 7 | 406.1006081-01 |
Прокладка шумоизоляционная Подробнее |
|
|
 |
8 | 406.1006085 |
Прокладка крышки гидронатяжителя Подробнее |
|
| 9 | 406.1006100-20 |
Гидронатяжитель Подробнее |
|
|
| 10 | 290617-П29 |
Болт М8х22 Подробнее |
|
|
 |
11 | 514.1006095 |
Опора болта рычага натяжного устройства Подробнее |
|
| 12 | 406.1006025 |
Втулка промежуточного вала Подробнее |
|
|
 |
13 | 406.1002096-10 |
Труба промежуточного вала Подробнее |
|
 |
14 | 406.1006098-10 |
Болт рычага натяжного устройства Подробнее |
|
| 15 | 406.1006027 |
Втулка промежуточного вала передняя Подробнее |
|
|
| 16 | 406.1006260-01 |
Вал промежуточный Подробнее |
|
|
 |
17 | 406.1006262 |
Фланец промежуточного вала Подробнее |
|
| 18 | 406.1006030-20 |
Звездочка распределительного вала Подробнее |
|
|
| 19 | 45 9816 6028 |
Шайба 12Н пружинная Подробнее |
|
|
 |
20 | 201563 |
Болт М12х1.25х30 Подробнее |
|
| 21 | 406.1006150-10 |
Успокоитель цепи верхний Подробнее |
|
|
| 22 | 406.1006040-20 |
Цепь привода распределительных валов верхняя (z=92) Подробнее |
||
| 23 | 406.1006097-10 |
Болт успокоителей Подробнее |
|
|
| 24 | 406.1006160-10 |
Успокоитель цепи средний Подробнее |
|
|
| 25 | 514.1006050-01 |
Рычаг натяжного устройства со звездочкой Подробнее |
|
|
| 26 | 514.1006050-03 |
Рычаг натяжного устройства со звездочкой Подробнее |
|
|
| 27 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 28 | 201454-П29 |
Болт М8х16 Подробнее |
|
|
| 29 | 406.1006035-01 |
Звездочка промежуточного вала ведомая Подробнее |
|
|
 |
30 | 406.1006018-01 |
Звездочка промежуточного вала ведущая со штифтом Подробнее |
|
 |
31 | 406.1006264 |
Пластина стопорная Подробнее |
|
| 32 | 406.1006127 |
Болт М8х60 звездочки промежуточного вала Подробнее |
|
|
| 33 | 406.1006096-10 |
Болт успокоителя Подробнее |
|
|
| 34 | 406.1006170-10 |
Успокоитель цепи нижний Подробнее |
|
|
| 35 | 514.1006040 |
Цепь привода распределительных валов нижняя (z=72) Подробнее |
|
