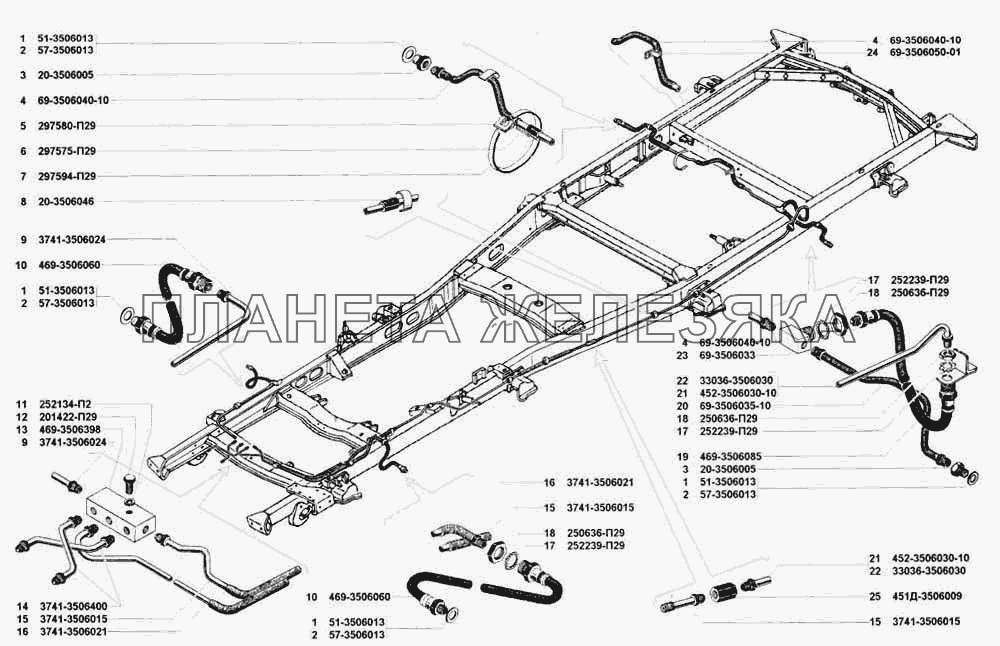

Трубопроводы гидравлических тормозов УАЗ 3741 (каталог 2002 г.)
| ← Цилиндр главный гидравлических тормозов | Трубопроводы гидравлических тормозов → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 51-3506013 |
Прокладка уплотнительная гибкого шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 2 | 57-3506013 |
Прокладка гибкого шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 20-3506005 |
Штуцер главного цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 69-3506040-10 |
Трубка от тройника к правому гидравлическому тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 297580-П29 |
Пряжка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 297575-П29 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 297594-П29 |
Лента стяжная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 20-3506046 |
Трубка защитная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 3741-3506024 |
Трубка от центрального соединителя к правому переднему гибкому шлангу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
10 | 469-3506060 |
Шланг гибкий передних гидравлических тормозов Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 11 | 252134-П2 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
12 | 201422-П29 |
Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
13 | 469-3506398 |
Соединитель центральный трубопроводов гидравлических тормозов Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 14 | 3741-3506400 |
Трубка от сигнального устройства к центральному соединителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 3741-3506015 |
Трубка от центрального соединителя к соединительной муфте Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 3741-3506021 |
Трубка от центрального соединителя к левому переднему гибкому шлангу Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 252239-П29 |
Шайба 16 пружинная зубчатая с наружными зубцами Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 250636-П29 |
Гайка М16х1,5 крепления гибкого шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
19 | 469-3506085 |
Шланг гибкий задних гидравлических тормозов Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 20 | 69-3506035-10 |
Трубка от тройника к левому заднему гидравлическому тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 452-3506030-10 |
Трубка от соединительной муфты к заднему гибкому шлангу Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 33036-3506030 |
Трубка от соединительной муфты к заднему гибкому шлангу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
23 | 69-3506033 |
Тройник трубопроводов к задним гидравлическим тормозам Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 24 | 69-3506050-01 |
Хомутик крепления трубки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
25 | 451Д-3506009 |
Муфта соединительная трубопроводов гидравлических тормозов Подробнее
Дополнительная информация:
|
