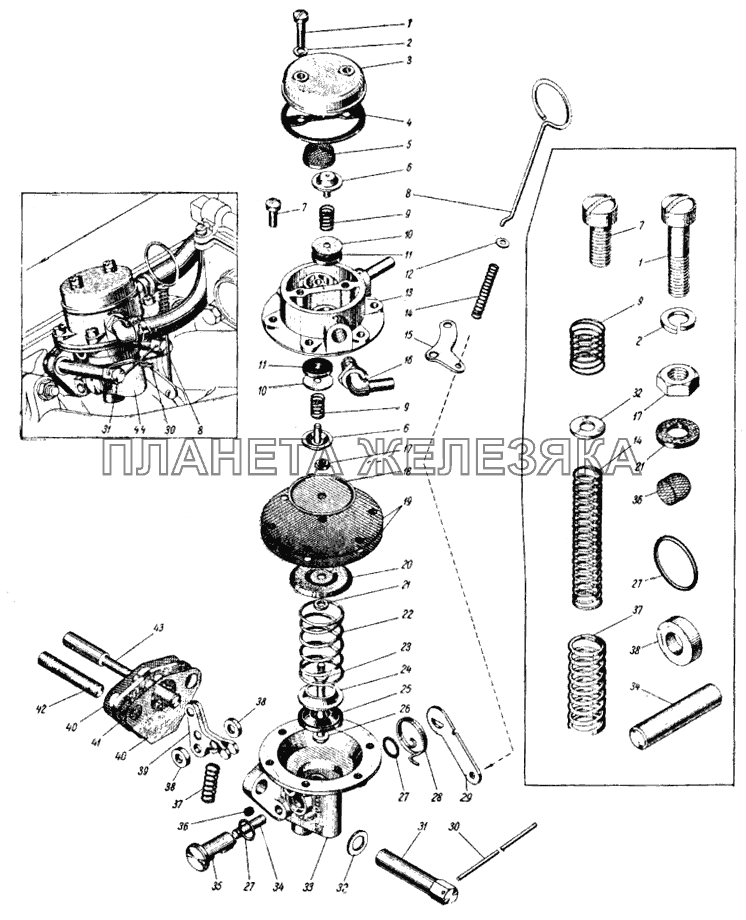

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Б7-1106015 |
Головка в сборе Подробнее |
|
||
| Б7-1106016 |
Головка бензинового насоса с клапанами в сборе Подробнее |
|
||
| Б7-1106090 |
Корпус в сборе Подробнее |
|
||
| Б7-1106140 |
Диафрагма в сборе Подробнее |
|
||
| 1 | [Винт крепления крышки к головке] |
Винт крепления крышки к головке Подробнее |
|
|
| 2 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 3 | Б7-1106040 |
Крышка головки Подробнее |
|
|
| 4 | Б7-1106041 |
Прокладка крышки головки Подробнее |
|
|
| 5 | Б7-1106045 |
Фильтр в сборе Подробнее |
|
|
| 6 | Б7-1106026 |
Обойма клапана Подробнее |
|
|
| 7 | [Винт крепления головки] |
Винт крепления головки Подробнее |
|
|
| 8 | Б7-1106338 |
Тяга рычага ручного привода Подробнее |
|
|
| 9 | Б7-1106027 |
Пружина клапана Подробнее |
|
|
| 10 | Б7-1106022 |
Клапан Подробнее |
|
|
| 11 | Б7-1106023 |
Пластина Подробнее |
|
|
| 12 | 3402А-0,5-3-6 |
Шайба пружины тяги, упорная Подробнее |
|
|
| 13 | Б7-1106018 |
Головка Подробнее |
|
|
| 14 | Б7-1106176 |
Пружина тяги рычага ручного привода, оттяжная Подробнее |
|
|
| 15 | Б7-1106392 |
Кронштейн (шайба) направляющей тяги рычага ручного привода Подробнее |
|
|
| 16 | Б7-1106193 |
Штуцер угловой (угольник) шланга к карбюратору Подробнее |
|
|
| 17 | Б7-1106143 |
Гайка Подробнее |
|
|
| 18 | Б7-1106147 |
Шайба диафрагмы, верхняя Подробнее |
|
|
| 19 | Б7-1106142 |
Диафрагма Подробнее |
|
|
| 20 | Б7-1106146 |
Шайба диафрагмы, нижняя Подробнее |
|
|
| 21 | Б7-1106145 |
Прокладка под нижней шайбой диафрагмы Подробнее |
|
|
| 22 | Б7-1106150 |
Пружина диафрагмы Подробнее |
|
|
| 23 | Б7-1106144 |
Тяга диафрагмы Подробнее |
|
|
| 24 | Б7-1106153 |
Держатель уплотнителя тяги диафрагмы Подробнее |
|
|
| 25 | Б7-1106154 |
Уплотнитель тяги диафрагмы Подробнее |
|
|
| 26 | Б7-1106149 |
Шайба тяги диафрагмы, упорная Подробнее |
|
|
| 27 | Н1-14Х10 |
Кольцо валика, уплотнительное Подробнее |
|
|
| 28 | Б7-1106175 |
Пружина рычага ручного привода, оттяжная Подробнее |
|
|
| 29 | Б7-1106102 |
Рычаг ручного привода Подробнее |
|
|
| 30 | 258253-П |
Шплинт-проволока Подробнее |
|
|
| 31 | 412-1106175 |
Гайка крепления, специальная Подробнее |
|
|
| 32 | 252005-П29 |
Шайба Подробнее |
|
|
| 33 | Б7-1106094 |
Корпус Подробнее |
|
|
| 34 | Б7-1106128 |
Ось рычага привода Подробнее |
|
|
| 35 | Б7-1106098 |
Валик ручного привода бензинового насоса Подробнее |
|
|
| 36 | Б7-1106393 |
Сетка воздушного фильтра корпуса Подробнее |
|
|
| 37 | Б7-1106118 |
Пружина рычага привода Подробнее |
|
|
| 38 | Б7-1107130 |
Шайба оси рычага привода бензинового насоса Подробнее |
|
|
| 39 | Б7-1106110 |
Рычаг привода в сборе Подробнее |
|
|
 |
40 | 412-1106170 |
Прокладка Подробнее |
|
| 41 | 412-1106165 |
Прокладка теплоизоляционная Подробнее |
|
|
| 42 | 363063-П29 |
Шпилька Подробнее |
|
|
 |
43 | 412-1106184 |
Штанга привода насоса Подробнее |
|
 |
44 | 412-1106010 |
Насос бензиновый в сборе Подробнее |
|
| 44 | Б7-1106010 |
Насос бензиновый в сборе Подробнее |
|
