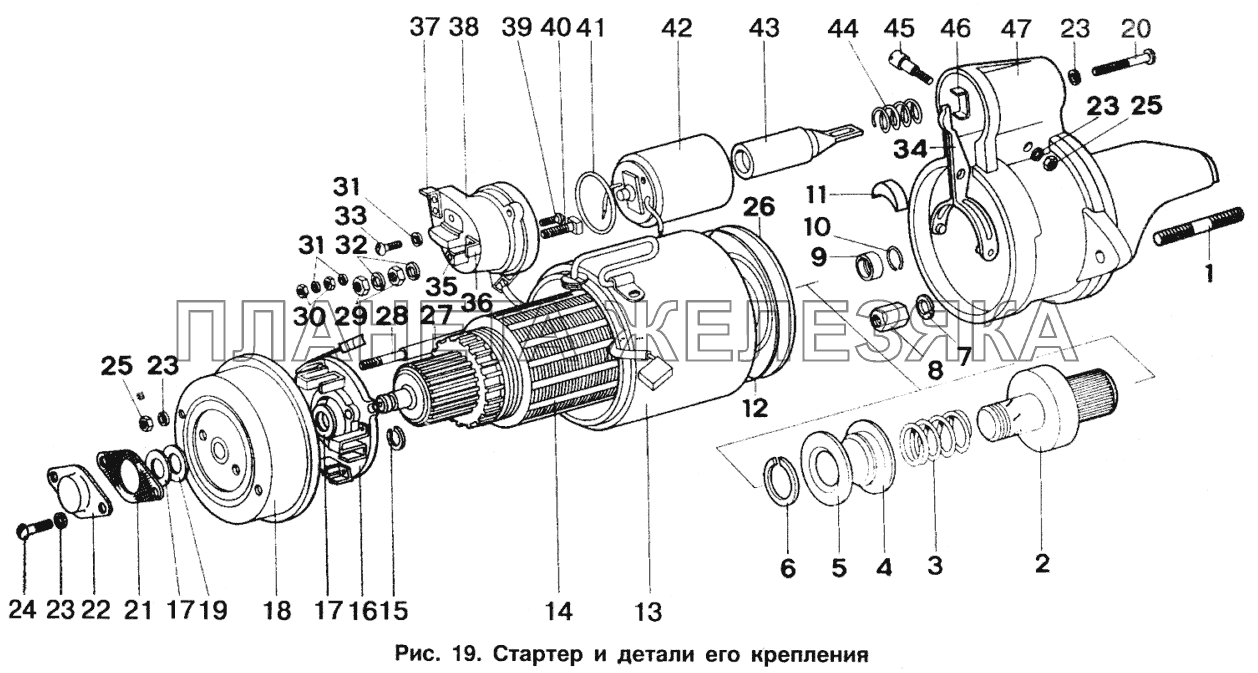

Стартер и детали его крепления ИЖ 2717| ← Распределитель зажигания и его привод | Распределитель зажигания → |
/79.gif "Стартер и детали его крепления ИЖ 2717")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2140-3708010-11 |
Стартер в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 2302.3708130 |
Катушка полюса № 1 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 2302.3708160 |
Катушка полюса № 3 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708110 |
Катушка полюсов в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708140 |
Катушка полюса № 2 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708170 |
Катушка полюса № 4 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708210 |
Вал с пластинами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708304 |
Пружина щетки Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
42.3708600 |
Привод в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 42.3708620 |
Зубчатое колесо привода в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708800 |
Реле в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708810 |
Якорь с пружиной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708840 |
Ярмо с катушкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 42.3708890 |
Крышка реле в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| ФЭ3.599.164 |
Щетка стартера в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 216596-29 |
Шпилька М12х1,25х60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 42.3708610 |
Муфта привода в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 23.3708603 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 42,3708605 |
Кольцо поводковое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 42.3708604 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 42.3708601 |
Кольцо запорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 252157-29 |
Шайба 12 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 362044-29 |
Гайка М12х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | СТ230-3708004 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | СТ230-3708007 |
Кольцо замковое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 2302.3708015-10 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 2302.3708048 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 421.3708100 |
Крышка со стороны привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 42.3708200 |
Якорь в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 2302.3708044 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 42.3708310 |
Траверса в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 42.3708009 |
Шайба регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 42.3708300 |
Крышка со стороны коллектора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 42.3708045 |
Шайба упорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 220111-29 |
Винт М6Х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 2302.3708043 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 2302.3708041 |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 220105-29 |
Винт М6х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 2302.3708050 |
Подшипник в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 2302.3708049 |
Трубка изоляционная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 2302.3708003 |
Шпилька М8Х176 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 220079-29 |
Винт М5х14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 42.3708020 |
Рычаг в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 2302.3708893 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 2302.3708896 |
Штекер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 2302.3708895 |
Штекер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 42.3708891 |
Крышка реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | ОТ230-3708839 |
Болт МХ-0799 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 2302.3708894 |
Болт контактный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 42.3708805 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 42.3708830 |
Ярмо со штоком в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 42.3708812 |
Якорь Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 23.3708802 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 42.3708014 |
Ось рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 2302.3708803 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 421.3708400 |
Крышка со стороны привода Подробнее
Дополнительная информация:
|
|
