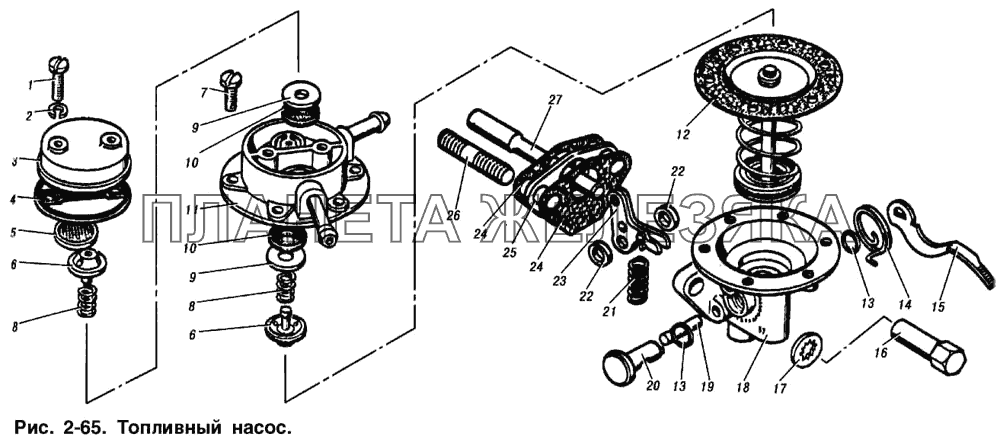

Топливный насос ИЖ 2715| ← Топливный бак и топливные трубопроводы для ИЖ-2715-01, ИЖ-27156, ИЖ-27151 -01 | Карбюратор → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
412-1106010-02 |
Насос топливный в сборе Б7А Подробнее
Дополнительная информация:
|
||||||||||||||
| 412Ю-1106010-02 |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| Б7А |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| Б7А-1106027 |
Пружина клапана Подробнее
Дополнительная информация:
|
|
||||||||||||||
| Б7А-1106150 |
Пружина диафрагмы Подробнее
Дополнительная информация:
|
|
||||||||||||||
| Б7АТ |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | Винт 2М5х22.56.016 ГОСТ 17473-80 |
Винт 2М5х22.56.016 ГОСТ 17473-80 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | Шайба 5П65Г06 ГОСТ 6402-70 |
Шайба 5П65Г06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | Б7А-1106040-А |
Крышка головки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | Б7А-1106041 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | Б7А-1106045 |
Фильтр в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | Б7А-1106026-А |
Обойма клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | Винт 2М5х22.56.016 ГОСТ 17473-80 |
Винт 2М5х22.56.016 ГОСТ 17473-80 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | Б7А-11060023 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | Б7А-1106023 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | Б7А-1106022 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | Б7А-1106016 |
Головка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | Б7А-1106140-А |
Диафрагма в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | Кольцо 010-014-25-01 ГОСТ 9833-73 |
Кольцо 010-014-25-01 ГОСТ 9833-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | Б7А-1106175 |
Пружина оттяжная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | Б7А-1106102-Б |
Рычаг ручного привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 412-1106175-01 |
Гайка крепления насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 365118-29 |
Шайба 8 зубчатая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | Б7А-1106090 |
Корпус топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | Б7А-1106128 |
Ось рычага привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | Б7А-1106098-Б |
Валик рычага ручного привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 1916А-1-88-22-1 |
Пружина рычага привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | Б7А-1106130 |
Шайба оси рычага привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | Б7А-1106110 |
Рычаг привода в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
24 | 412-1106170 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||
| 25 | 412-1106165 |
Прокладка теплоизоляционная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 363063-29 |
Шпилька М8х1х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 412-1106184 |
Штанга привода насоса Подробнее
Дополнительная информация:
|
