← Коробка передач | Привод переключения передач (внутренние части) → |

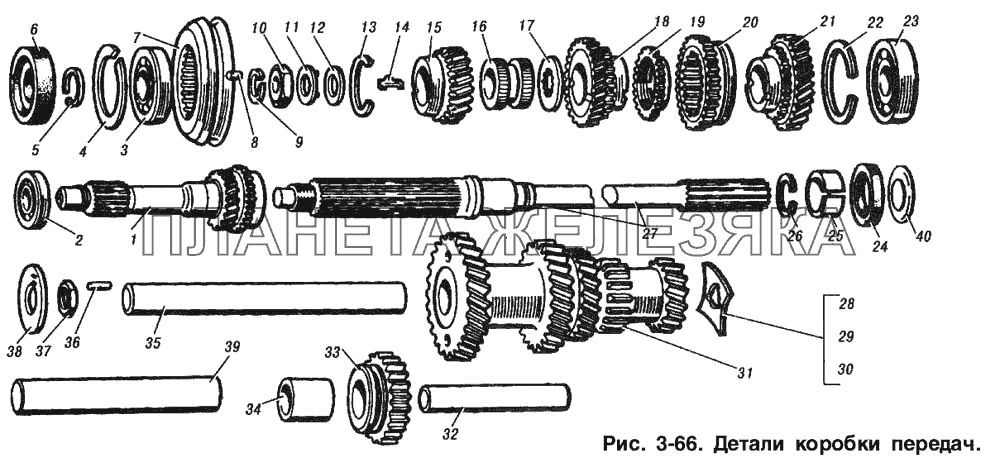

![Детали коробки передач ИЖ 2715 Детали коробки передач ИЖ 2715](https://www.xn--80aaasbafk1acftx0c6n.xn--p1ai/static/acat_ironplanet/data/ij/2715/3-66.gif)
№ | Номер детали | Наименование детали | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6-306 КШ |
Подшипник вторичного вала средний Подробнее
Дополнительная информация:
|
|
||||||||||||||
6-50206-КШ1 |
Подшипник первичного вала коробки передач задний Подробнее
Дополнительная информация:
|
|
||||||||||||||
76-180902 КС9 |
Подшипник первичного вала коробки передач передний Подробнее
Дополнительная информация:
|
|
||||||||||||||
1 | 2140-1701030 |
Вал первичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
2 | 412-1701031 |
Подшипник первичного вала коробки передач передний Подробнее
Дополнительная информация:
|
|
|||||||||||||
3 | 401-1701034 |
Кольцо стопорное подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
3 | 412-1701032-01 |
Подшипник первичного вала коробки передач задний Подробнее
Дополнительная информация:
|
|
|||||||||||||
4 | 401-1701038 |
Кольцо упорное подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
6 | 412-1701033-01 |
Уплотнение первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
7 | 408-1701154-01 |
Муфта синхронизатора третьей и четвертой передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
8 | 401-1701180 |
Ролик переднего подшипника вторичного вала диам. 4,5х13 Подробнее
Дополнительная информация:
|
|
|||||||||||||
9 | 408-1701182 |
Кольцо запорное роликов Подробнее
Дополнительная информация:
|
|
|||||||||||||
10 | 408-1701157 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
11 | 408-1701159-Б |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
12 | 408-1701166-Б |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
13 | 408-1701170-02 |
Пружина синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
14 | 407-1701172-01 |
Сухарь синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
15 | 2140-1701131 |
Колесо зубчатое третьей передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
16 | 408-1701128-21 |
Втулка зубчатых колес вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
17 | 408-1701115 |
Шайба распорная зубчатых колес первой и второй передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
18 | 2140-1701127 |
Колесо зубчатое второй передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
19 | 408-1701164-10 |
Кольцо блокирующее синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
20 | 408-1701139-01 |
Колесо зубчатое заднего хода со ступицей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
21 | 2140-1701112 |
Колесо зубчатое первой передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
22 | 408-1701192 |
Кольцо упорное подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
23 | 412-1701186-01 |
Подшипник вторичного вала средний Подробнее
Дополнительная информация:
|
|
|||||||||||||
24 | 402-1701210-03 |
Уплотнение вторичного вала внутреннее Подробнее
Дополнительная информация:
|
|
|||||||||||||
25 | 407-1701235 |
Втулка заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
26 | 401-1701158.А1 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
27 | 408-1701105 |
Вал вторичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
28 | 408-1701062-03 |
Шайба упорная блока зубчатых колес толщиной 1,4 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
29 | 408-1701063-03 |
Шайба упорная блока зубчатых колес толщиной 1,49 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
30 | 408-1701064-03 |
Шайба упорная блока зубчатых колес толщиной 1,58 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
31 | 408-1701050-01 |
Блок зубчатых колес промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
32 | 2140-1701092-10 |
Ось промежуточного зубчатого колеса Подробнее
Дополнительная информация:
|
|
|||||||||||||
33 | 408-1701080-01 |
Колесо зубчатое промежуточное заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
34 | 408-1701084 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
35 | 2140-1701072 |
Ось блока зубчатых колес Подробнее
Дополнительная информация:
|
|
|||||||||||||
36 | 401-1701052 |
Ролик подшипника блока зубчатых колес диам. 2,5х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
37 | 401-1701054 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
38 | 401-1701060 |
Шайба упорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
39 | 408-1701058 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
40 | 400-2402052-04 |
Уплотнение вторичного вала наружное Подробнее
Дополнительная информация:
|
|
