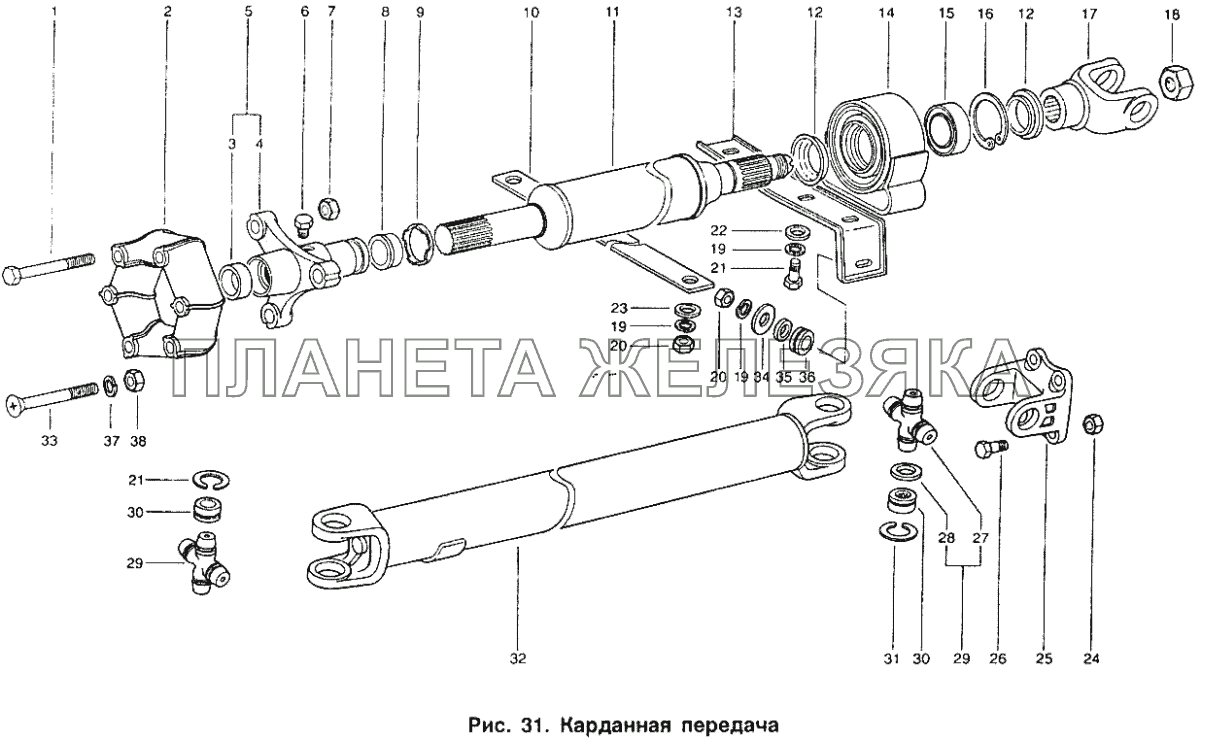

/48.gif "Карданная передача ИЖ 2126")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2126-2200010 |
Карданная передача Подробнее |
|
||
| 2126-2200010-80 |
Карданная передача Подробнее |
|
||
| 1 | 45 9347 1631 |
Болт М12х1,25х80 Подробнее |
|
|
| 2 | 2126-2202120 |
Муфта эластичная Подробнее |
|
|
| 3 | 2126-2202107 |
Втулка центрирующая Подробнее |
|
|
| 4 | 2126-2202024 |
Фланец муфты Подробнее |
|
|
| 5 | 2126-2202023 |
Фланец в сборе Подробнее |
|
|
| 6 | 262541-29 |
Пробка КГ 1/8" Подробнее |
|
|
| 7 | 45 9565 1310 |
Гайка М12х1,25 Подробнее |
|
|
| 8 | 2126-2202110 |
Сальник Подробнее |
|
|
| 9 | 2126-2202115 |
Обойма сальника Подробнее |
|
|
| 10 | 2126-2202162 |
Кронштейн безопасности Подробнее |
|
|
| 11 | 2126-2202015-80 |
Вал промежуточный Подробнее |
|
|
| 12 | 2126-2202103 |
Отражатель подшипника Подробнее |
|
|
| 13 | 2126-2202102-80 |
Поперечина опоры Подробнее |
|
|
| 14 | 2126-2202080 |
Опора промежуточная Подробнее |
|
|
| 15 | 6-180505КС17 |
Подшипник Подробнее |
|
|
| 15 | 6-180505УС17 |
Подшипник Подробнее |
|
|
| 16 | 2126-2202088 |
Кольцо стопорное Подробнее |
|
|
| 17 | 2126-2202022 |
Вилка Подробнее |
|
|
| 18 | 2126-2202105 |
Гайка Подробнее |
|
|
| 19 | 252155-29 |
Шайба 8 пружинная Подробнее |
|
|
| 20 | 250510-29 |
Гайка М8 Подробнее |
|
|
| 21 | 201456-29 |
Болт М8Х20 Подробнее |
|
|
| 22 | 252038-29 |
Шайба 8 Подробнее |
|
|
| 23 | 252005-29 |
Шайба 8 Подробнее |
|
|
| 24 | 45 9565 1305 |
Гайка М8х1,25 Подробнее |
|
|
| 25 | 21251-2201023 |
Вилка фланцевая Подробнее |
|
|
| 26 | 854032-29 |
Болт М8Х22 Подробнее |
|
|
| 27 | 2125-2201030 |
Крестовина Подробнее |
|
|
| 28 | 408-2201032-03 |
Уплотнения карданного шарнира Подробнее |
|
|
| 29 | 412-2201026 |
Крестовина с уплотнениями Подробнее |
|
|
| 30 | 704902К6УС10 |
Подшипник карданного вала Подробнее |
|
|
| 31 | 400-2201043 |
Кольцо стопорное Подробнее |
|
|
| 32 | 2126-2201015 |
Вал карданный Подробнее |
|
|
| 33 | 2126-2202142 |
Болт М12Х125 Подробнее |
|
|
| 34 | 365060-29 |
Шайба Подробнее |
|
|
| 35 | 21252-2202104 |
Втулка распорная Подробнее |
|
|
| 36 | 21252-2202106 |
Втулка Подробнее |
|
