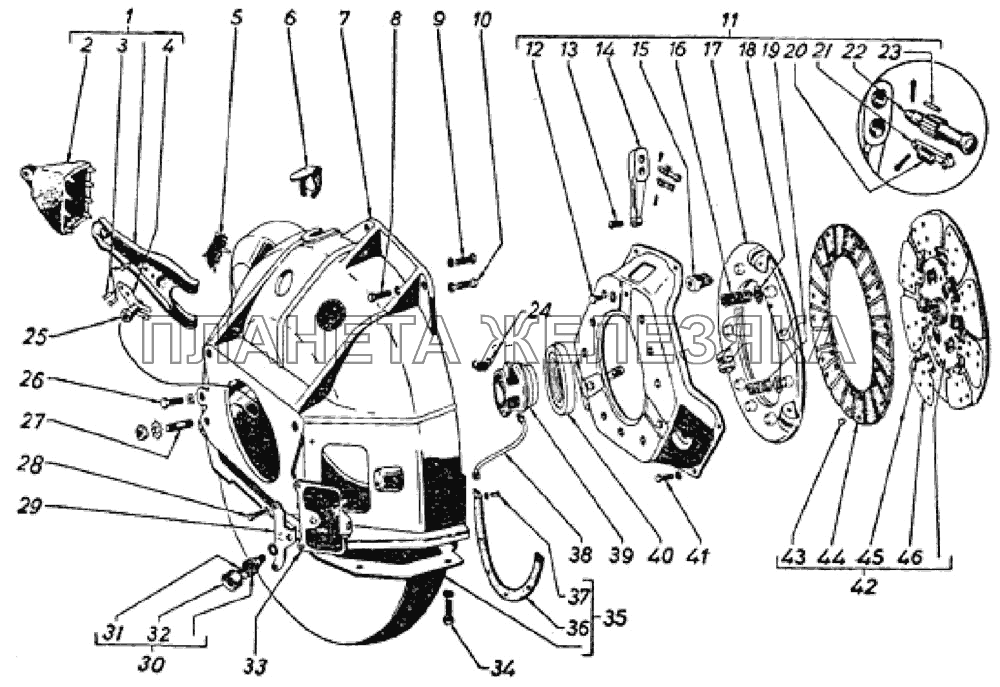

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250507-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 250789-П2 |
Гайка М8х1 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252157-П2 |
Шайба 12Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252176-П8 |
Шайба 10 пружинная Подробнее |
|
||
| 252235-П2 |
Шайба 8 Подробнее |
|
||
| 252237-П2 |
Шайба 12 пружинная Подробнее |
|
||
| 258023-П |
Шплинт 2,5х12 Подробнее |
|
||
| 1 | 20-1601200 |
Вилка подшипника выключения сцепления в сборе Подробнее |
|
|
| 2 | 11-7522 |
Чехол вилки подшипника выключения сцепления Подробнее |
|
|
| 3 | 255063-П8 |
Заклепка 4х8 Подробнее |
|
|
| 4 | 11-7516 |
Пластина удерживающая вилки подшипника выключения сцепления Подробнее |
|
|
| 5 | 51-1601025 |
Сетка вентиляционных окон картера сцепления в сборе Подробнее |
|
|
| 6 | 20-1601034 |
Крышка люка установки зажигания в картере сцепления в сборе Подробнее |
|
|
| 7 | 69-1601015 |
Картер сцепления (верхняя часть) Подробнее |
|
|
| 8 | 201283-П8 |
Болт М10-4hх28 Подробнее |
|
|
| 9 | 201326-П8 |
Болт М12х1,75х32 Подробнее |
|
|
| 10 | 201285-П8 |
Болт М10-4hх32 Подробнее |
|
|
| 11 | 69-1601090-Б |
Диск нажимной с кожухом в сборе Подробнее |
|
|
| 12 | 290634-П2 |
Болт М8х1х14 Подробнее |
|
|
| 13 | 11-7575 |
Винт регулировочный оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 14 | 12-1601095 |
Рычаг оттяжной нажимного диска сцепления Подробнее |
|
|
| 15 | 20-1601108 |
Вилка опорная оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 16 | АА-7572 |
Пружина нажимного диска сцепления Подробнее |
|
|
| 17 | 12-1601093 |
Диск сцепления нажимной Подробнее |
|
|
| 18 | 11-7567 |
Шайба изолирующая нажимной пружины диска Подробнее |
|
|
| 19 | 51-7572 |
Пружина нажимного диска сцепления Подробнее |
|
|
| 20 | 11-7583 |
Ролик 5,5х9 опорной вилки оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 21 | 11-7586 |
Палец опорной вилки оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 22 | 11-7565 |
Палец игольчатого подшипника оттяжного рычага Подробнее |
|
|
| 23 | 11-7569 |
Игла 1,6х9 подшипника Подробнее |
|
|
 |
24 | 11-7562 |
Пружина оттяжная муфты подшипника выключения сцепления Подробнее |
|
 |
25 | 11-7576 |
Опора шаровая вилки подшипника выключения сцепления Подробнее |
|
| 26 | 201521-П8 |
Болт М10х1-6gх32 Подробнее |
|
|
| 27 | 216281-П8 |
Шпилька М12х1,25х32 Подробнее |
|
|
| 28 | 201416-П8 |
Болт М6-6gх12 Подробнее |
|
|
| 29 | 11-7546 |
Кронштейн масленки Подробнее |
|
|
| 30 | 51-1601250 |
Масленка в сборе Подробнее |
|
|
| 31 | М-7553 |
Пружина стопорная крышки масленки подшипника выключения сцепления Подробнее |
|
|
| 32 | М-7559 |
Крышка масленки Подробнее |
|
|
| 33 | 11-7577 |
Сетка бокового люка картера сцепления в сборе Подробнее |
|
|
| 34 | 201454-П8 |
Болт М8-6gх16 Подробнее |
|
|
| 35 | 20-1601017-Б |
Картер сцепления - нижняя часть в сборе Подробнее |
|
|
| 36 | 11-7608 |
Уплотнитель нижней части картера сцепления Подробнее |
|
|
| 37 | 293793-П8 |
Заклепка 3х12 Подробнее |
|
|
| 38 | 11-7557-А2 |
Гибкий шланг смазки подшипников Подробнее |
|
|
| 39 | 11-7561-А |
Муфта подшипника выключения сцепления Подробнее |
|
|
| 40 | М-7580 |
Подшипник выключения сцепления (ГПЗ-588911) Подробнее |
|
|
| 41 | 290656-П2 |
Болт М8х1,25х30 Подробнее |
|
|
| 42 | 20-1601130 |
Диск сцепления ведомый в сборе Подробнее |
|
|
| 43 | 293908-П |
Заклепка 4х6 Подробнее |
|
|
| 44 | 20-1601138 |
Кольцо фрикционное диска сцепления Подробнее |
|
|
| 45 | 253875-П |
Заклепка 5х5 Подробнее |
|
|
| 46 | 20-1601135 |
Пластина пружинная крепления фрикционных колец к диску сцепления Подробнее |
|
