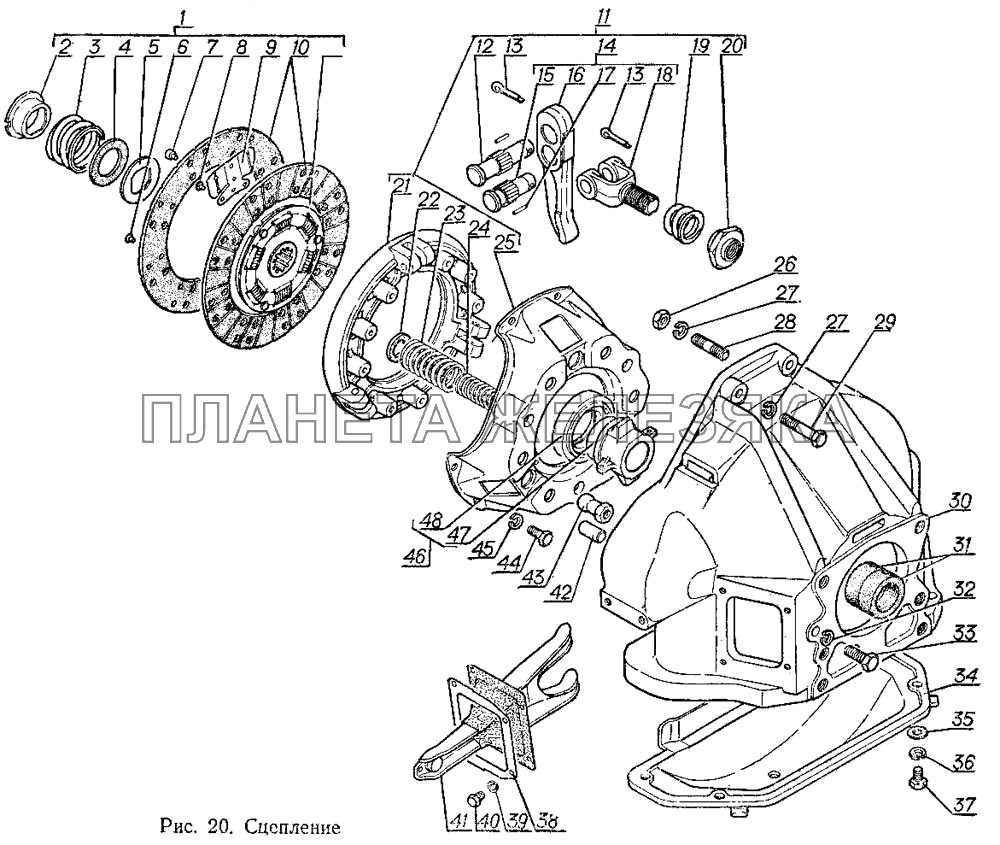

Сцепление ГАЗ-3102| ← Термостат системы охлаждения, водяной насос, вентилятор и его привод, краник сливной | Главный цилиндр привода сцепления и главный цилиндр выключения сцепления → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24-1601163 |
Груз балансировочный диска сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
 |
1 | 402.1601130 |
Диск сцепления ведомый Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 2 | 24-1601158 |
Упор Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 24-1601149 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 24-1601146 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 24-1601145 |
Шайба демпфера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 293913-П |
Заклепка 4х7 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 24-1601162 |
Груз балансировочный диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 253863-П |
Заклепка 4х5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 402.1601135 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 24-1601138-10 |
Накладка фрикционная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 402.1601090 |
Диск сцепления нажимной с кожухом Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 11-7565 |
Палец игольчатого подшипника оттяжного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 258023-П |
Шплинт 2,5х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 258023-П8 |
Шплинт 2,5х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 24-50-1601094 |
Рычаг оттяжной нажимного диска с вилкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 53-1601112 |
Палец вилки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 24-1601095-10 |
Рычаг оттяжной нажимного диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 11-7569 |
Ролик игольчатый 1.6х8,8111 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 24-1601108-10 |
Вилка опорная оттяжного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 24-1601105-01 |
Пружина вилки оттяжного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
20 | 53-1601178 |
Гайка регулировочная Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 21 | 24-1601093 |
Диск сцепления нажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 11-7567 |
Шайба изолирующая нажимной пружины диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 4022.1601116 |
Пружина нажимная сцепления наружная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 24 | 4022.1601115 |
Пружина нажимная сцепления внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | 402.1601125 |
Кожух сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
26 | 292779-П8 |
Гайка М10х1-4Н5Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 27 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
28 | 291797-П8 |
Шпилька М10х1-4hх30 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
29 | 200320-П8 |
Болт М10-6gх55 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
30 | 402.1601015 |
Картер - верхняя часть Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
31 | 24-1601256 |
Кольцо защитное направляющей втулки Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 32 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 33 | 201521-П8 |
Болт М10х1-6gх32 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | 4022.1601018 |
Нижняя часть картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 293277-П8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 201454-П8 |
Болт М8-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 52-1601048 |
Рамка чехла вилки подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
40 | 201415-П29 |
Болт М6х10 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 41 | 3102-1601201 |
Вилка сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 295128-П |
Штифт 13х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 11 -7576 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 44 | 290654-П8 |
Болт М8-6gх22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 45 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 46 | 24-76-1601180 |
Муфта в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 47 | 24-76-1601185 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 48 | 24-1601072-10 |
Подшипник 360710УС9 Подробнее
Дополнительная информация:
|
|
