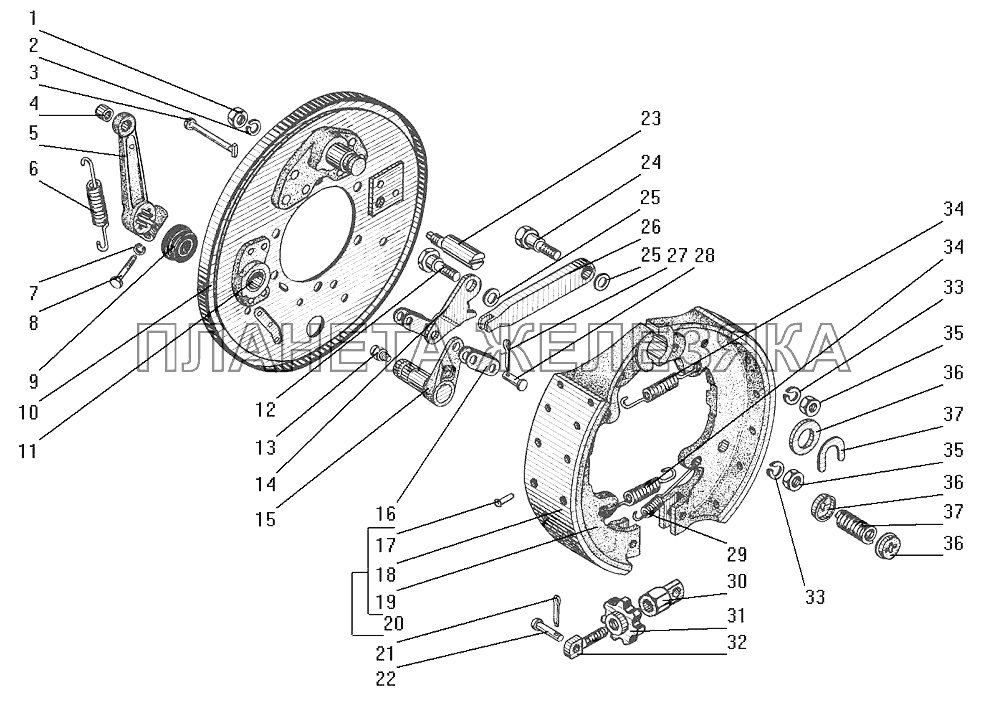

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 2 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 3 | 4320-3507167 |
Стержень Подробнее |
|
|
| 4 | 375-3508022 |
Втулка рычага Подробнее |
|
|
| 5 | 5323-3507138 |
Рычаг регулировочный в сборе Подробнее |
|
|
 |
6 | 4320-1602119 |
Пружина Подробнее |
|
| 7 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
8 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 9 | 4320-3507174 |
Заглушка Подробнее |
|
|
| 10 | 5323-3507005-01 |
Щит тормоза с осью в сборе Подробнее |
|
|
| 11 | 375-3507126-10 |
Втулка разжимного кулака ручного тормоза Подробнее |
|
|
| 12 | 4320-3507160 |
Ось Подробнее |
|
|
 |
13 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 14 | 4320-3507159 |
Рычаг разжимной Подробнее |
|
|
| 15 | 5323-3507140-01 |
Валик с рычагом Подробнее |
|
|
| 16 | 4320-3507165 |
Серьга Подробнее |
|
|
| 17 | 255923 |
Заклепка 5х12 Подробнее |
|
|
| 18 | 375-3507020-02 |
Накладка фрикционная Подробнее |
|
|
| 19 | 4320-3507019-01 |
Колодка Подробнее |
|
|
 |
20 | 4320-3507015-01 |
Колодка тормоза в сборе Подробнее |
|
| 21 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 22 | 260087-П52 |
Палец 12х35 Подробнее |
|
|
| 23 | 4320-3507172 |
Эксцентрик Подробнее |
|
|
| 24 | 4320-3507161 |
Ось штанги Подробнее |
|
|
| 25 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 26 | 4320-3507162 |
Штанга Подробнее |
|
|
| 27 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 28 | 260054-П52 |
Палец 10х20 Подробнее |
|
|
 |
29 | 4320-3507047 |
Пружина стяжная нижняя Подробнее |
|
| 30 | 4320-3507156-10 |
Корпус Подробнее |
|
|
| 31 | 4320-3507164-10 |
Звездочка Подробнее |
|
|
| 32 | 4320-3507163-10 |
Винт Подробнее |
|
|
| 33 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
34 | 5323-3507047 |
Пружина стяжная Подробнее |
|
| 35 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 36 | 4320-3507168 |
Чашка верхняя Подробнее |
|
|
| 38 | 252020-П29 |
Шайба 22 Подробнее |
|
|
| 39 | 4320-3507166 |
Пружина Подробнее |
|
|
| 40 | 14-0283 |
Скоба оси Подробнее |
|
