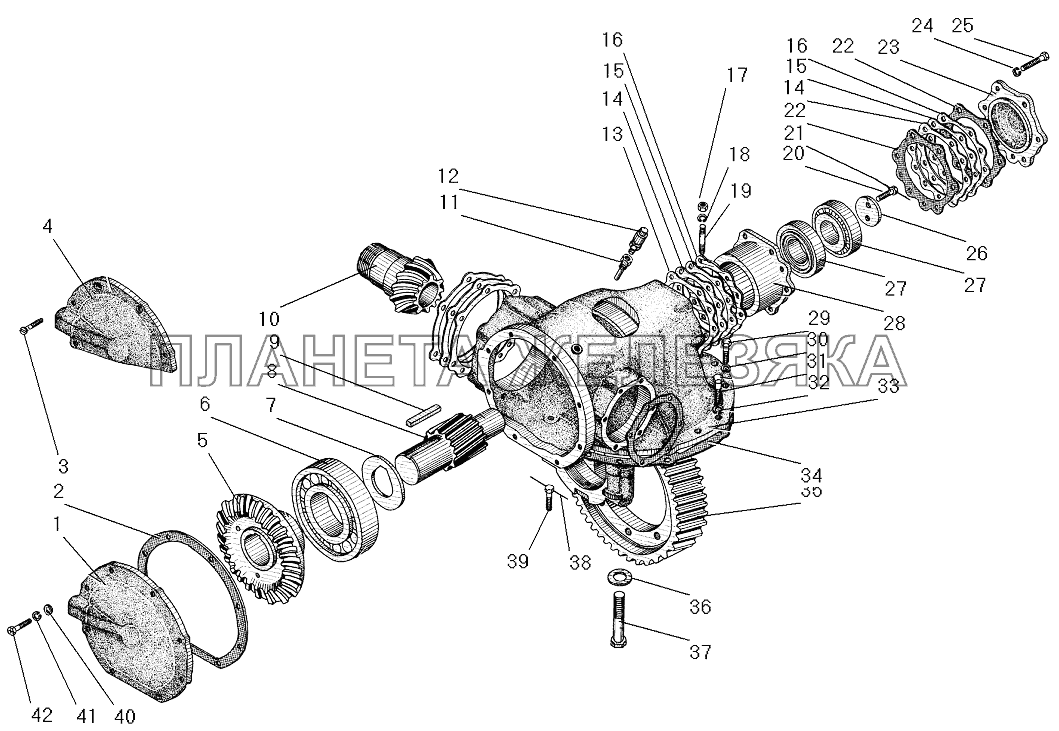

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4320Я-2402009 |
Шестерни редуктора Подробнее |
|
||
| 4320Я-2402105 |
Шестерня в сборе Подробнее |
|
||
| 1 | 55571-2402145 |
Крышка картера в сборе Подробнее |
|
|
| 2 | 636106-2402146 |
Прокладка крышки Подробнее |
|
|
| 3 | 221720-П29 |
Винт М10-6gх22 Подробнее |
|
|
| 4 | 55571-2302145 |
Крышка картера в сборе Подробнее |
|
|
| 5 | 375-2402061-Б |
Шестерня ведомая коническая Подробнее |
|
|
| 6 | 12318КМ |
Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи Подробнее |
|
|
| 7 | 375-2402065 |
Шайба опорная подшипника Подробнее |
|
|
| 8 | 4320Я-2402110 |
Шестерня ведущая цилиндрическая Подробнее |
|
|
| 9 | 375-2402108 |
Шпонка призматическая 77х10 Подробнее |
|
|
| 10 | 4320-2402017 |
Шестерня ведущая коническая Подробнее |
|
|
| 11 | 375-4245072 |
Трубка с пробкой в сборе Подробнее |
|
|
| 12 | 298430 |
Сапун Подробнее |
|
|
| 13 | 4320-2402129 |
Прокладка стакана подшипника Подробнее |
|
|
| 14 | 375-2402126 |
Прокладка регулировочная толщиной 0,22мм Подробнее |
|
|
| 15 | 375-2402127 |
Прокладка регулировочная толщиной 0,1мм Подробнее |
|
|
| 16 | 375-2402128 |
Прокладка регулировочная толщиной 0,05мм Подробнее |
|
|
| 17 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 18 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 19 | 333581-П29 |
Шпилька М14х1,5 Подробнее |
|
|
| 20 | 331950-П29 |
Болт М12х30 Подробнее |
|
|
| 21 | 258280 |
Шплинт 1,6х150 Подробнее |
|
|
| 22 | 375-2402043 |
Прокладка крышки стакана Подробнее |
|
|
| 23 | 375-2402135 |
Крышка стакана подшипников Подробнее |
|
|
| 24 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 25 | 331970-П29 |
Болт М12х40 Подробнее |
|
|
| 26 | 375-2402109-10 |
Шайба прижимная Подробнее |
|
|
| 27 | 7310А |
Подшипник роликовый конический Подробнее |
|
|
| 28 | 375-2402124 |
Стакан подшипников ведущей цилиндрической шестерни Подробнее |
|
|
| 29 | 55571-2402066 |
Болт М16х1,5х34 Подробнее |
|
|
| 30 | 252139-П2 |
Шайба 16 Подробнее |
|
|
| 31 | 332762-П29 |
Болт М18х1,5х36 Подробнее |
|
|
| 32 | 252140-П2 |
Шайба 18.ОТ Подробнее |
|
|
| 33 | 55571-2402015 |
Картер редуктора в сборе Подробнее |
|
|
| 34 | 55571-2402142 |
Прокладка картера Подробнее |
|
|
 |
35 | 4320Я-2402120 |
Шестерня ведомая цилиндрическая Подробнее |
|
| 36 | 375-2402047-11 |
Шайба Подробнее |
|
|
| 37 | 332905 |
Болт М20х100 Подробнее |
|
|
| 38 | 258286 |
Шплинт 1,6х300 Подробнее |
|
|
| 39 | 55571-2402067 |
Болт М16х1,5х34 Подробнее |
|
|
| 40 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 41 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 42 | 331504-П29 |
Болт М10х30 Подробнее |
|
