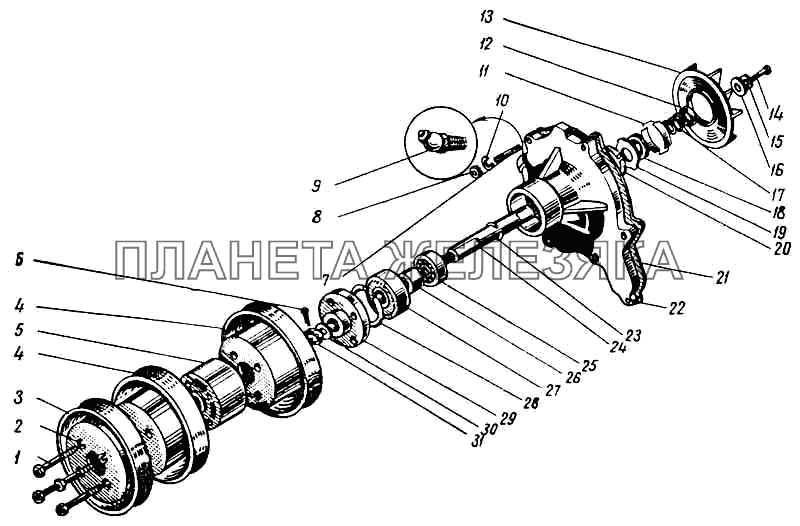

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 13-1307017-А |
Крыльчатка и сальник водяного насоса в сборе Подробнее |
|
||
| 13-1307019-А |
Валик водяного насоса с внутренним стопорным кольцом в сборе Подробнее |
|
||
| 21-1307033-Б |
Втулка крыльчатки Подробнее |
|
||
| 66-1307010-Б |
Насос водяной Подробнее |
|
||
| Г53-1306010 |
Термостат системы охлаждения Подробнее |
|
||
| 1 | 201470-П8 |
Болт М8х60 крепления шкивов привода водяного насоса Подробнее |
|
|
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 672-1307184-В |
Шкив привода водяного насоса передний Подробнее |
|
|
| 4 | 672-1307186 |
Шкив привода водяного насоса задний Подробнее |
|
|
| 5 | 672-1307180-11 |
Кольцо распорное шкивов водяного насоса Подробнее |
|
|
 |
6 | 258038-П |
Шплинт диам 3х15 Подробнее |
|
| 7 | 291747-П8 |
Шпилька М8х4х22 крепления водяного насоса Подробнее |
|
|
| 8 | 250503-П8 |
Гайка М8х1 Подробнее |
|
|
| 9 | 264030-П8 |
Пресс-масленка подшипников Подробнее |
|
|
| 10 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 11 | 12-1307052-Б |
Обойма сальника крыльчатки Подробнее |
|
|
| 12 | 11-8528-Б |
Кольцо манжеты сальника Подробнее |
|
|
| 13 | 13-11307032-Б2 |
Крыльчатка водяного насоса Подробнее |
|
|
| 14 | 201238-П8 |
Болт М8х4 валика Подробнее |
|
|
| 15 | 252175-П8 |
Шайба пружинная диам 8 Подробнее |
|
|
| 16 | 293277-П8 |
Шайба диам 8,5 Подробнее |
|
|
| 17 | 12-1307034-А2 |
Пружина упорная сальника крыльчатки ( норма упаковки в ящик 1.46 т. шт., 16 кг. ) Подробнее |
|
|
| 18 | 11-8515-А3 |
Манжета сальника водяного насоса Подробнее |
|
|
| 19 | 12-1307041-А3 |
Шайба уплотняющая сальника Подробнее |
|
|
| 20 | 12-1307042 |
Кольцо стопорное сальника Подробнее |
|
|
| 21 | 66-1307048-Б |
Прокладка корпуса водяного насоса Подробнее |
|
|
| 22 | 66-1307015-Б |
Корпус насоса Подробнее |
|
|
| 23 | 52-1307029 |
Кольцо стопорное подшипников водяного насоса внутреннее Подробнее |
|
|
| 24 | 13-1307023-Б |
Валик водяного насоса Подробнее |
|
|
| 25 | 12-1307027 |
Подшипник шариковый радиальный однорядный с односторонним уплотнением задний Подробнее |
|
|
| 26 | 66-1307025 |
Втулка распорная подшипников водяного насоса Подробнее |
|
|
| 27 | 53-1307027 |
Подшипник шариковый радиальный однорядный с односторонним уплотнением передний Подробнее |
|
|
| 28 | 66-1307028 |
Кольцо стопорное подшипников водяного насоса наружное Подробнее |
|
|
| 29 | 13-1307024 |
Ступица шкива насоса Подробнее |
|
|
| 30 | 253300-П8 |
Шайба диам 110 Подробнее |
|
|
| 31 | 250976-П8 |
Ганка М10 Подробнее |
|
