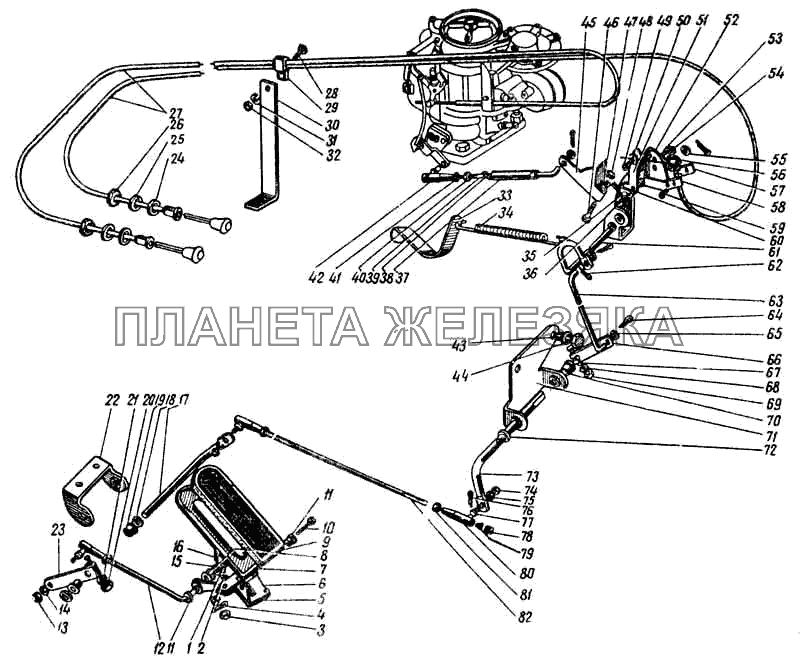

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 13-1108069 |
Кронштейн в сборе Подробнее |
|
||
| 13-1108122 |
Рычаг в сборе Подробнее |
|
||
 |
201422-П29 |
Болт М6х25 крепления рычага переднего валика акселератора Подробнее |
||
| 21-1712155 |
Наконечник в сборе Подробнее |
|
||
 |
258038-П |
Шплинт диам 3х15 Подробнее |
||
| 52-1108009-Б |
Педаль акселератора с накладкой и втулкой в сборе Подробнее |
|
||
| 52-1108010 |
Педаль акселератора в сборе Подробнее |
|
||
| 53-1108050 |
Тяга рычага дроссельной заслонки в сборе Подробнее |
|
||
| 66-1108029 |
Валик акселератора с кронштейном и рычагами в сборе Подробнее |
|
||
| 66-1108039 |
Кронштейн Подробнее |
|
||
| 672-1108077 |
Тяга рычагов акселератора в сборе Подробнее |
|
||
| 672-1108128-А |
Валик акселератора передний с рычагом и кронштейном в сборе Подробнее |
|
||
| 672-1108166 |
Валик акселератора нижний с рычагом и кронштейном в сборе Подробнее |
|
||
| 1 | 224624-П8 |
Винт М6х14 Подробнее |
|
|
| 2 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 3 | 251261-П |
Гайка М6 Подробнее |
|
|
| 4 | 258012-П |
Шплинт диам 2х12 Подробнее |
|
|
| 5 | 53-1108085 |
Прокладка кронштейна педали акселератора Подробнее |
|
|
| 6 | 52-1108083-Б |
Кронштейн Подробнее |
|
|
| 7 | 52-1108011 |
Педаль акселератора в сборе Подробнее |
|
|
| 8 | 52-1108099 |
Втулка рычага акселератора Подробнее |
|
|
| 9 | 52-1108048 |
Накладка педали акселератора Подробнее |
|
|
| 10 | 260017-П8 |
Палец диам 6х32 Подробнее |
|
|
| 11 | 52-1108098 |
Втулка педали акселератора Подробнее |
|
|
| 12 | 672-1108037 |
Тяга педали акселератора Подробнее |
|
|
| 13 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 14 | 252134-П |
Шайба пружинная диам 6 Подробнее |
|
|
| 15 | 252004-П |
Шайба Подробнее |
|
|
| 16 | 258012-П |
Шплинт диам 2х12 Подробнее |
|
|
| 17 | 672-1108130-А |
Валик акселератора передний Подробнее |
|
|
| 18 | 552006-П8 |
Шайба диам 10 плоская Подробнее |
|
|
| 19 | 21-1108041-Б |
Втулка Подробнее |
|
|
| 20 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 21 | 252234-П29 |
Шайба диам 6 пружинная Подробнее |
|
|
| 22 | 672-1108148-А |
Кронштейн крепления переднего валика акселератора Подробнее |
|
|
| 23 | 672-1108117 |
Рычаг переднего валика акселератора Подробнее |
|
|
| 24 | 20-1108138 |
Шайба облицовочная муфты тяги воздушной заслонки и ручного управления акселератором Подробнее |
|
|
| 25 | 252177-П8 |
Шайба пружинная диаметром 12 Подробнее |
|
|
| 26 | 250615-П8 |
Контргайка соединительного стержня Подробнее |
|
|
| 27 | 53Ф-1108100-01 |
Тяга воздушной заслонки ручного управления акселератором в сборе Подробнее |
|
|
| 28 | 201420-П8 |
Болт М6х20 Подробнее |
|
|
| 29 | 672-3506038 |
Хомут держателя тяг воздушной заслонки и ручного управления акселератором Подробнее |
|
|
| 30 | 652-1108194 |
Держатель тяг воздушной заслонки и ручного управления акселератором Подробнее |
|
|
| 31 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 32 | 250500-П8 |
Гайка диам 6 Подробнее |
|
|
| 33 | 13-1108038 |
Кронштейн пружины акселератора Подробнее |
|
|
 |
34 | 51-1106175 |
Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) Подробнее |
|
 |
35 | 201418-П8 |
Болт М6х16 крепления оси ролика Подробнее |
|
| 36 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 37 | 53-1108078 |
Тяга рычага дросселя в сборе Подробнее |
|
|
| 38 | 52-1108042 |
Пружина Подробнее |
|
|
| 39 | 53-1108044 |
Тяга Подробнее |
|
|
| 40 | 52-1108143 |
Гайка специальная Подробнее |
|
|
| 41 | 250608-П8 |
Гайка М6 Подробнее |
|
|
| 42 | 21-1712155 |
Наконечник в сборе Подробнее |
|
|
| 43 | 201539-П8 |
Болт М12х28 крепления подушки передней левой опоры-верхний Подробнее |
|
|
| 44 | 252157-П2 |
Шайба пружинная диам 12 Подробнее |
|
|
| 45 | 66-1108065 |
Рычаг Подробнее |
|
|
|
|
46 | 201418-П8 |
Болт М6х16 крепления оси ролика Подробнее |
|
| 47 | 252234-П29 |
Шайба диам 6 пружинная Подробнее |
|
|
| 48 | 250608-П8 |
Гайка М6 Подробнее |
|
|
| 49 | 222496-П8 |
Винт М5х8 Подробнее |
|
|
| 50 | 51-1310186-Б |
Муфта Подробнее |
|
|
| 51 | 13-1108123 |
Рычаг тяги ручного управления акселератором Подробнее |
|
|
| 52 | 66-1108039 |
Кронштейн Подробнее |
|
|
| 53 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 54 | 250610-П8 |
Гайка М8 Подробнее |
|
|
| 55 | 293324-П29 |
Шайба диаметром 11 Подробнее |
|
|
| 56 | 21-1108041-Б |
Втулка Подробнее |
|
|
| 57 | 52-1108071 |
Зажим Подробнее |
|
|
| 58 | 13-1108070 |
Кронштейн Подробнее |
|
|
| 59 | 224598-П8 |
Винт М5х12 Подробнее |
|
|
| 60 | 69-1108124 |
Шпилька Подробнее |
|
|
| 61 | 66-1108031 |
Валик акселератора Подробнее |
|
|
|
|
62 | 258038-П |
Шплинт диам 3х15 Подробнее |
|
| 63 | 672-1108137 |
Тяга рычага валика акселератора Подробнее |
|
|
|
|
64 | 258038-П |
Шплинт диам 3х15 Подробнее |
|
| 65 | 252004-П |
Шайба Подробнее |
|
|
| 66 | 672-1108170 |
Рычаг нижнего валика акселератора Подробнее |
|
|
|
|
67 | 201422-П29 |
Болт М6х25 крепления рычага переднего валика акселератора Подробнее |
|
| 68 | 252234-П8 |
Шайба диам 6 пружинная зубчатая Подробнее |
|
|
| 69 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 70 | 21-1108041-Б |
Втулка Подробнее |
|
|
| 71 | 672-1108202-А |
Кронштейн промежуточного валика акселератора Подробнее |
|
|
| 72 | 252006-П8 |
Шайба диам 10 гаек выпускного коллектора Подробнее |
|
|
| 73 | 672-1108167-02 |
Валик акселератора нижний Подробнее |
|
|
| 74 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 75 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 76 | 258003-П |
Шплинт диам 1,5х20 Подробнее |
|
|
| 77 | 21-1108059-А |
Палец шаровой Подробнее |
|
|
| 78 | 21-1108061-Б |
Пробка Подробнее |
|
|
| 79 | 70-142892 |
Сухарь Подробнее |
|
|
| 80 | 21-1712156 |
Наконечник Подробнее |
|
|
| 81 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 82 | 672-1108078 |
Тяга рычагов акселератора Подробнее |
|
