| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201287-П8 |
Болт М10х38 крепления картера сцепления к блоку Подробнее |
|
||
| 201456-П |
Болт М8 Подробнее |
|
||
 |
250511-П29 |
Гайка М8х1-6Н Подробнее |
||
| 250612-П8 |
Гайка М10 Подробнее |
|
||
| 250613-П8 |
Гайка М10 Подробнее |
|
||
| 252005-П8 |
Шайба диам 8 Подробнее |
|
||
| 252006-П29 |
Шайба 10 Подробнее |
|
||
| 252039-П8 |
Шайба диам 10 плоская Подробнее |
|
||
| 252135-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 66-1308020-5 |
Ремень 1-IIх10х1400 привода генератора Подробнее |
|
||
| 672-3701010-А |
Планка установочная Подробнее |
|
||
| 672-3701030-10 |
Кронштейн Подробнее |
|
||
| Х-4001 |
Шайба Подробнее |
|
||

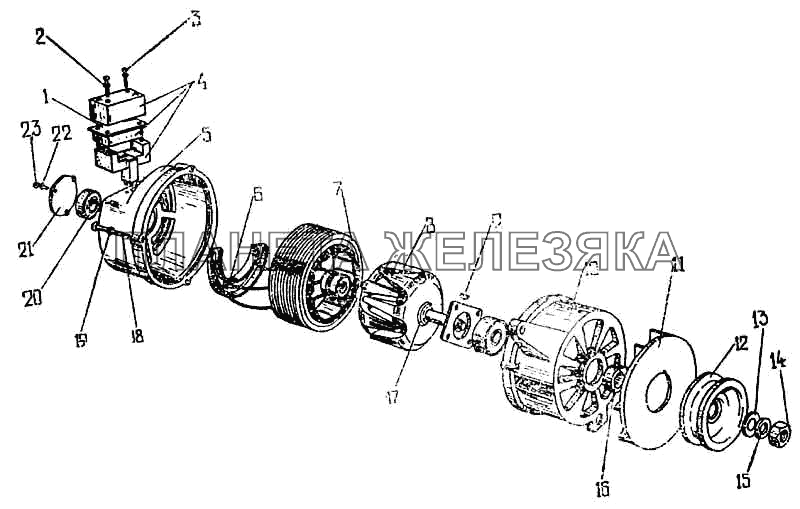

| 1 | Я112А |
Регулятор напряжения Подробнее |
|
|
| 2 | Х-1012-5 |
Шайба Подробнее |
|
|
| 3 | ПО-0424 |
Винт М4х32 Подробнее |
|
|
| 4 | Г266-3701010 |
Щеткодержатель с кожухом в сборе Подробнее |
|
|
| 5 | Г-266-3701300 |
Крышка со стороны контактных колец в сборе Подробнее |
|
|
| 6 | 90118 |
Гайка М11 Подробнее |
|
|
| 7 | Г265-3701100 |
Статор а сборе Подробнее |
|
|
| 8 | Г265-3701200 |
Ротор в сборе Подробнее |
|
|
| 9 | НО-7501 |
Шпонка 4х7,5 Подробнее |
|
|
| 10 | Г250-3701400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 11 | Г250-3701055 |
Вентилятор в сборе Подробнее |
|
|
| 12 | Г253Б-3701051 |
Шкив в сборе Подробнее |
|
|
| 13 | НО-1002 |
Шайба Подробнее |
|
|
| 14 | МХ-0235 |
Гайка Подробнее |
|
|
| 15 | МХ-0234 |
Шайба Подробнее |
|
|
| 16 | Г250-3701054 |
Втулка Подробнее |
|
|
| 17 | Г21-3701005 |
Чашка опорная Подробнее |
|
|
| 18 | НО-0414 |
Винт М5х55 Подробнее |
|
|
| 19 | Х-4001-8 |
Шайба Подробнее |
|
|
| 20 | 180502К1С9 |
Подшипник ГОСТ 8882-58 Подробнее |
|
|
| 21 | Г266-3701060 |
Крышка подшипника Подробнее |
|
|
| 22 | Х-1012 |
Шайба Подробнее |
|
|
| 23 | 8Х-1541 |
Винт М8х8 Подробнее |
|
