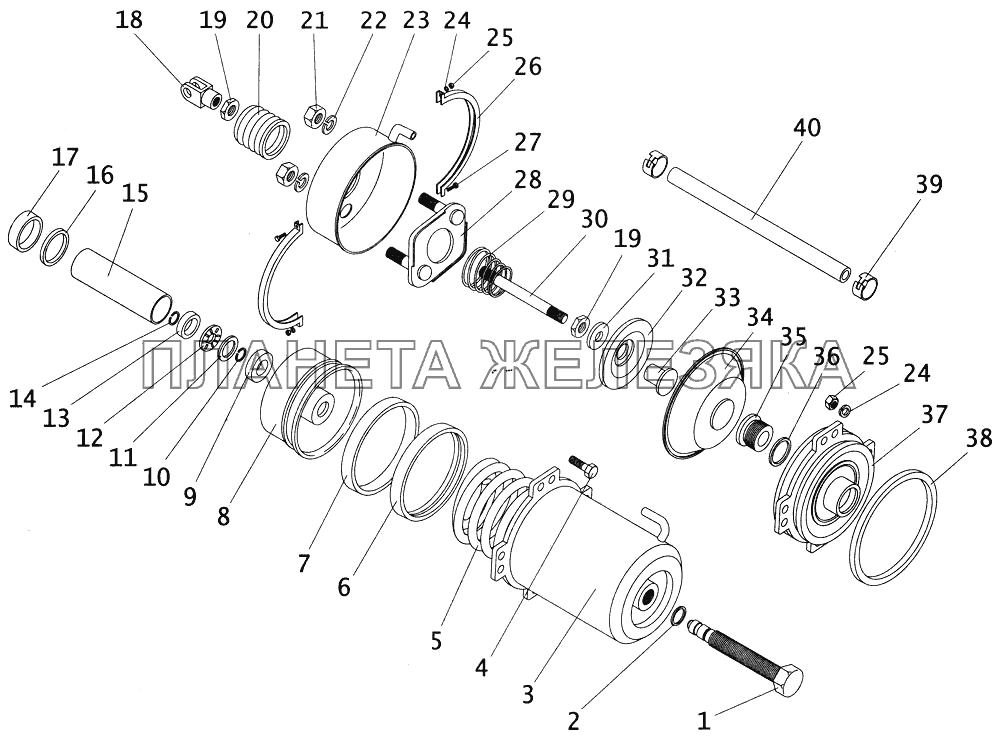

Тормозная камера с пружинным энергоаккумулятором ПАЗ-4234| ← Тормозная камера | Кран стояночного тормоза с ручным управлением → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100-3519200-10 |
Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24) Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 100-3519270 |
Поршень с уплотнителем и трубой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 100-3519282 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 305545 |
Шайба уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 100-3519262 |
Цилиндр в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 301549 |
Болт М8-6g Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 100-3519268 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 100-3519278 |
Кольцо направляющее Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 100-3519280 |
Уплотнитель поршня Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 100-3519272 |
Поршень в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 100-3519277 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 100-3512063 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 485407 |
Кольцо подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 485406 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 100-3519284 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 483318 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 100-3519276 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 100-3519287 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 100-3519288 |
Кольцо направляющее Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 100-3519238 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 250634 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 100-3519239 |
Чехол защитный Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
21 | 250561-П29 |
Гайка М16х1,5 Подробнее
Дополнительная информация:
|
|||||||||||||
 |
22 | 252139-П29 |
Шайба 16 Подробнее
Дополнительная информация:
|
|||||||||||||
| 23 | 100-3519224 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 308890 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 250510 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
26 | 100-3519246 |
Хомут Подробнее
Дополнительная информация:
|
|||||||||||||
| 27 | 301550 |
Болт М8-6g Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 100-3519225 |
Фланец в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
29 | 100-3519254 |
Возвратная пружина Подробнее
Дополнительная информация:
|
|||||||||||||
| 30 | 100-3519234 |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 252016 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 100-3519235 |
Диск Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 100-3519236 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
34 | 100-3519250 |
Диафрагма 24 Подробнее
Дополнительная информация:
|
|||||||||||||
| 35 | 100-3519286 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 100-3519285 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 100-3519290 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
38 | 100-3519189 |
Кольцо Подробнее
Дополнительная информация:
|
|||||||||||||
| 39 | 308787 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 100-3519293 |
Шланг Подробнее
Дополнительная информация:
|
|
