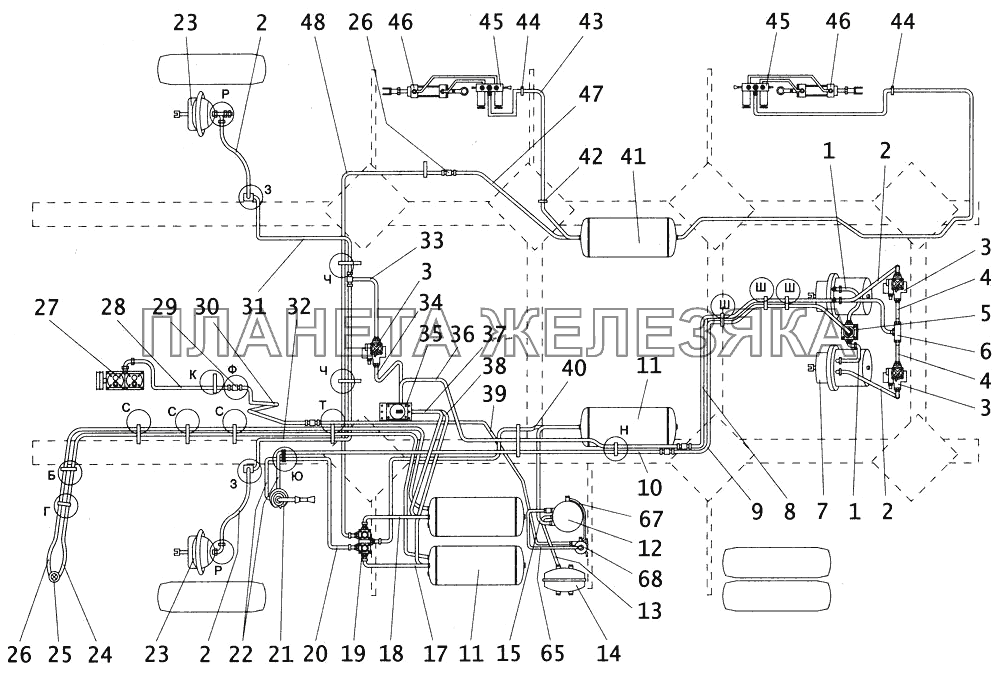

Схема пневматической системы тормозов с пневмоаппаратурой ПАЗ-4234
| ← Механизм привода рабочих тормозов | Схема пневматической системы тормозов с пневмоаппаратурой → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 017-021-25-2-2 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 019-023-25-2-2 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 100-3515310-10 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 2702.3829 |
Датчик аварийного давления воздуха Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 2901 1/4-17 |
Глушитель Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3213026 |
Переходник Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3400016 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3405188 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3505024 |
Прокладка штуцера Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3513050 |
Пробка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3513061 |
Штуцер Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3513083 |
Прокладка воздушного баллона Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3513086 |
Хомут крепления баллона Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3515070 |
Клапан сброса конденсата Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3552168 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3552188 |
Ниппель Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-3552192 |
Проходник ввертный Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 3205-70-1104088 |
Шайба уплотнительная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552279 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552280 |
Тройник клапана контрольного вывода Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552282 |
Прокладка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552300 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552312 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 32053-3552318 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 49Б-4225155 |
Оболочка защитная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 672-3506013 |
Прокладка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| ЕЕ4107 |
Клапан сброса конденсата Подробнее
Дополнительная информация:
|
|
||||||||||||||
| ЭПМ-1 АДЮИ 453643.002-02 |
Модулятор давления в сборе (пр-ва ЭКРАН Беларусь) Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 32053-3552248-30 |
Шланг тормозной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 1 | РВ10464.4910.4910/450 |
Шланг тормозной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 32053-3552250-30 |
Шланг тормозной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | РВ10464.4910.4910/600 |
Шланг тормозной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 0486 201 010 |
Модулятор давления в сборе (пр-ва КНОР-БРЕМЗЕ Германия) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 32053-3552262 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 32053-3518062 |
Клапан быстрого оттормаживания в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 3205-3552180 |
Тройник проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 100-3519200-01 |
Тормозная камера тип 24/24 с пружинным энергоаккумулятором в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 32053-3552236 |
Трубка от проходника до тройника в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 32053-3552232 |
Трубка от клапана оттормаживания до проходника в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 32053-3552230 |
Трубка от крана стояночного тормоза к проходнику Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 3205-3513015 |
Баллон воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | LА-6277 |
Воздухоосушитель в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 3205-3552207 |
Трубка от воздухоосушителя до регенерационного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 3205-3511111 |
Баллон регенерационный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 32053-3552216 |
Трубка от баллона до воздухоосушителя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 3205-3552015-20 |
Баллон воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 32053-3552226 |
Трубка от баллона к 4-х контурному защитному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 32053-3552228 |
Трубка от баллона к 4-х контурному защитному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 3205-3515400-10 |
Клапан защитный 4-х контурный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 32053-3552218 |
Трубка от защитного клапана до крана стояночного тормоза в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
21 | 100-3537010 |
Кран стояночного тормоза с ручным управлением в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 22 | 32053-3552260 |
Трубка от крана тормозного до муфты в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
23 | 100-3519110 |
Камера тормозная тип 20 в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 23 | 100-3519110-20 |
Камера тормозная тип 20 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
23 | 100-3519210-01 |
Камера тормозная тип 24 в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 23 | 100-3519210-03 |
Камера тормозная тип 24 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 3205-3552085-30 |
Трубка от баллона к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 21.3830 |
Указатель давления воздуха (манометр) в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 3205-3552086-30 |
Трубка от баллона к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 5336-3509012-02 |
Компрессор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | А29.05.000 |
Компрессор в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 28 | 3205-70-3552048 |
Трубка от компрессора до муфты в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 3205-3552182 |
Проходник прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 3205-70-3552050 |
Трубка от компрессора до муфты в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 32053-3552264 |
Трубка от тройника к правому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 32053-3552112 |
Трубка от тройника к левому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 32053-3552110 |
Трубка от модулятора к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 32053-3552326 |
Трубка от модулятора к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 32053-3552214-10 |
Трубка от тормозного крана модулятора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 4234-3552214 |
Трубка от тормозного крана модулятора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
35 | 100-3514008 |
Кран двухмагистрапьный Подробнее
Дополнительная информация:
|
|||||||||||||
| 35 | 100-3514008-01 |
Кран тормозной двухсекционный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 32053-3552242 |
Трубка от крана до проходника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 3206-3552072-10 |
Трубка от баллона передних тормозов к тормозному крану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 3206-3552066-10 |
Трубка от баллона задних тормозов к тормозному крану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 3205-07-3552209 |
Трубка от муфты до вохдухоосушителя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 4234-3552209 |
Трубка от муфты до маслоуловителя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 32053-3552108 |
Трубка от баллона к 4-х контурному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 4234-3552108 |
Трубка от баллона до защитного клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 3205-3513015 |
Баллон воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
41 | 3205-3513015-20 |
Баллон воздушный Подробнее
Дополнительная информация:
|
|||||||||||||
| 42 | 672-3724136 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 3205-3552100-20 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 4234-3552100 |
Трубка от баллона до механизма открывания Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 672-1101092 |
Втулка уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 9У5.155.004-03 |
Пневмораспределитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 9У2.958.001-15 |
Цилиндр в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 3205-3552094 |
Трубка от одинарного защитного клапана до баллона дверей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 4234-3552094 |
Трубка от одинарного защитного клапана к баллону дверей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 32053-3552246 |
Трубка от проходника до защитного клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 32053-3552296 |
Штуцер угловой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 250636-П29 |
Гайка М16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 32053-3552295 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 3205-3400016 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 3205-3506038 |
Хомут крепления трубок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 211418-П29 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 250508-П29 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 252134-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 3205-3552130 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 3205-3552135 |
Кронштейн крепления трубок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 3205-3552014 |
Уплотнитель трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 3205-3552137 |
Кронштейн крепленая трубок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 3205-3552015 |
Уплотнитель трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 3205-3552126 |
Кронштейн крепления трубок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 252160-П29 |
Шайба 18Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 250638-П29 |
Гайка М18х1,5-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 4234-3552220 |
Трубка от маслоуловителя до воздухоосушителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 32053-3552292 |
Проходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 4234-3552225 |
Трубка от воздухоосушителя до регенерационного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | АС951А |
Маслоотделитель Подробнее
Дополнительная информация:
|
|
