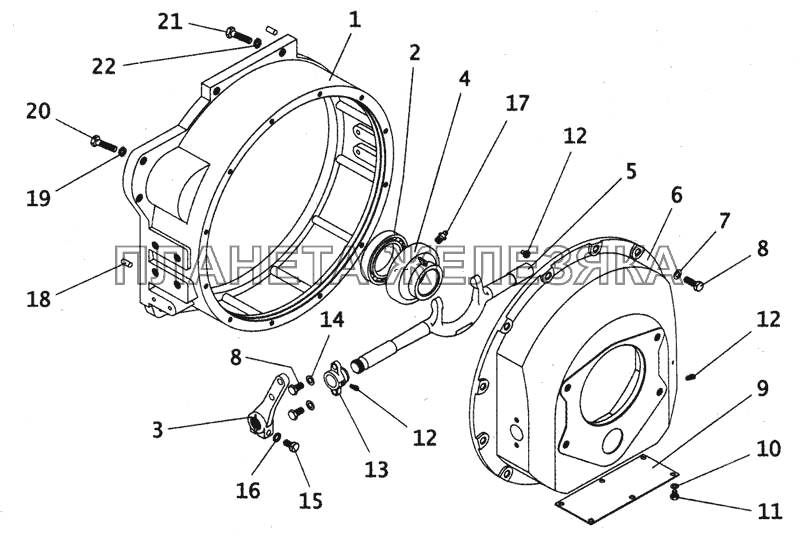

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 245-1601313-В |
Картер муфты сцепления Подробнее |
|
||
 |
245-1602052 |
Муфта выключения сцепления с подшипником Подробнее |
||
| 4301-1601090-20 |
Диск нажимной с кожухом Подробнее |
|
||
| 4301-1601130-01 |
Диск сцепления ведомый Подробнее |
|
||
| 4301-1601135-10 |
Пружина накладки Подробнее |
|
||
| 4301-1601138-10 |
Накладка фрикционная Подробнее |
|
||
| 4301-1601140 |
Заклепка Подробнее |
|
||
| 4301-1601141 |
Заклепка Подробнее |
|
||
| 1 | 245-1002312-В |
Картер маховика Подробнее |
|
|
| 2 | 280114С23 |
Подшипник Подробнее |
|
|
| 3 | 4230-01-1601020-10 |
Рычаг вилки выключения сцепления Подробнее |
|
|
| 4 | 245-1602054 |
Муфта выключения сцепления Подробнее |
|
|
 |
5 | 494560-1602046 |
Вилка выключения сцепления Подробнее |
|
| 6 | 245-1601312-02 |
Картер муфты сцепления Подробнее |
|
|
| 7 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 8 | М10-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 9 | 245-1601315-Б2 |
Крышка Подробнее |
|
|
| 10 | 8.65Г.06 |
Шайба Подробнее |
|
|
| 11 | М8-6gх12.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
 |
12 | 201499-П29 |
Болт М10х30 Подробнее |
|
| 13 | 130-1602127 |
Фланец вилки выключения сцепления Подробнее |
|
|
| 14 | 10ОТ.65Г.06 |
Шайба Подробнее |
|
|
 |
15 | 201501-П29 |
Болт М10х35 крепления отстойника Подробнее |
|
| 16 | 252136-П29 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 1.1Ц6 |
Масленка Подробнее |
|
|
 |
18 | 50-1005019 |
Штифт Подробнее |
|
| 19 | 12ОТ.65Г.06 |
Шайба Подробнее |
|
|
| 20 | М12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 21 | М16-6gх32.88.35.019 |
Болт Подробнее |
|
|
| 22 | 16ОТ.65Г.06 |
Шайба Подробнее |
|
