| ← Радиатор системы охлаждения | Вентилятор и его привод → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

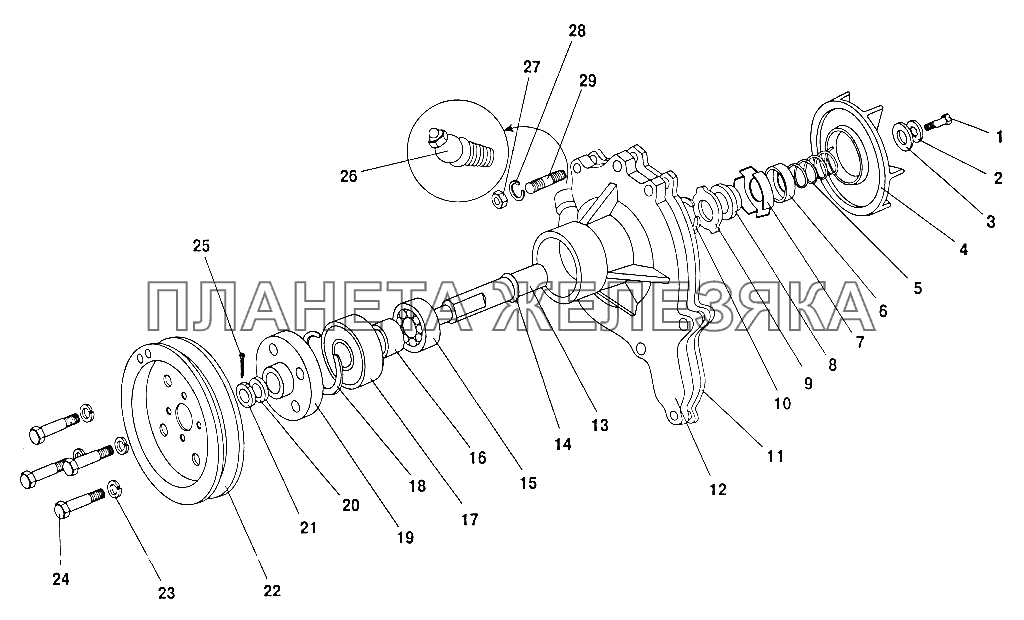

| 66-1307010-Б |
Насос водяной Подробнее |
|
||
| 1 | 201238-П8 |
Болт М8х4 валика Подробнее |
|
|
| 2 | 252175-П29 |
Шайба 11 Подробнее |
|
|
| 3 | 293277-П29 |
Шайба Подробнее |
|
|
| 4 | 13-1307032-Б |
Крыльчатка водяного насоса Подробнее |
|
|
| 5 | 12-1307034-A2 |
Пружина Подробнее |
|
|
| 6 | 11-8528-Б |
Кольцо манжеты сальника Подробнее |
|
|
| 7 | 13-1307052 |
Обойма сальника водяного насоса Подробнее |
|
|
| 8 | 11-8515-АЗ |
Манжета сальника Подробнее |
|
|
| 9 | 24-1307041-01 |
Шайба уплотнительная сальника крыльчатки Подробнее |
|
|
| 10 | 12-1307042 |
Кольцо стопорное сальника Подробнее |
|
|
| 11 | 66-1307048-21 |
Прокладка корпуса водяного насоса Подробнее |
|
|
| 12 | 66-1307015-Б |
Корпус насоса Подробнее |
|
|
| 13 | 13-1307023-Б |
Валик водяного насоса Подробнее |
|
|
| 14 | 53-1307029 |
Кольцо стопорное подшипника Подробнее |
|
|
| 15 | 20703А1 |
Подшипник Подробнее |
|
|
| 16 | 66-1307025 |
Втулка распорная подшипников водяного насоса Подробнее |
|
|
| 17 | 20803КУ |
Подшипник Подробнее |
|
|
| 18 | 66-1307028 |
Кольцо стопорное подшипников водяного насоса наружное Подробнее |
|
|
| 19 | 13-1307024 |
Ступица шкива насоса Подробнее |
|
|
| 20 | 293300-П8 |
Шайба диаметром 10,5 Подробнее |
|
|
 |
21 | 250976-П29 |
Гайка М10 Подробнее |
|
| 22 | 3205-1307184 |
Шкив водяного насоса Подробнее |
|
|
| 23 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
24 | 201464-П29 |
Болт М8х1,25-68х40 ОСТ 37.001.122-96 Подробнее |
|
 |
25 | 258038-П |
Шплинт диам 3х15 Подробнее |
|
| 26 | 264030-П8 |
Пресс-масленка подшипников Подробнее |
|
|
| 27 | 25050З-П8 |
Гайка М8х1-4Н5Н Подробнее |
|
|
| 28 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 29 | 291747-П8 |
Шпилька М8х4х22 крепления водяного насоса Подробнее |
|
