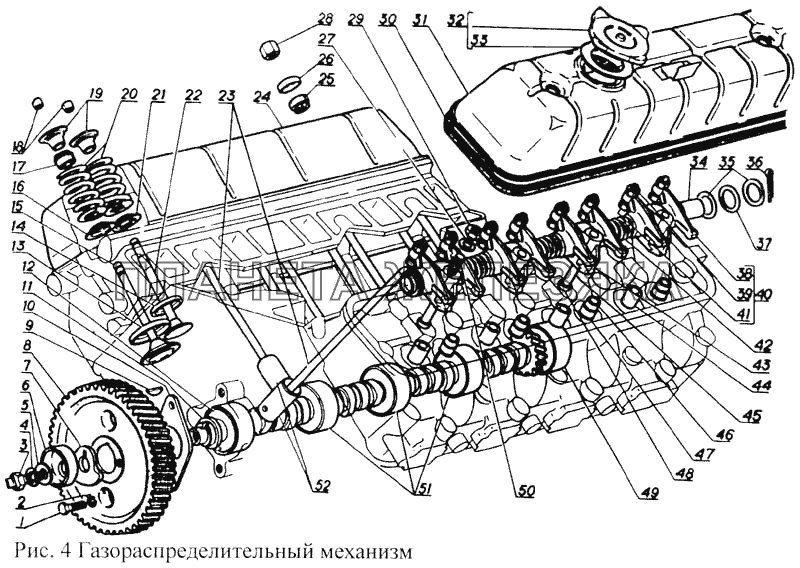

Газораспределительный механизм ПАЗ-3205| ← Кривошипно-шатунный механизм | Газопровод → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21-1007121 |
Втулка коромысла Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
 |
291815-П |
Шпилька М10х1х80 Подробнее
Дополнительная информация:
|
||||||||||||||||||||||||
| ВК-53-1004014-А |
Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 1 | 201456-П2 |
Болт М8х20 упорного фланца Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 3 | 66-1006060-12 |
Болт крепления шестеренки распределительного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 4 | 252177-П8 |
Шайба пружинная диаметром 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 5 | 252007-П |
Шайба диаметром 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 6 | 13-1106185 |
Эксцентрик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 7 | 13-1106186-01 |
Балансир Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 9 | 260417-П |
Шпонка сегментная 5х9х22 шестерни распределительного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 11 | 11-6255 |
Кольцо упорное распределительного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 13-1007082-ВР |
Седло вставное впускного клапана, увеличенное на 0,25 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 13-107082-РП |
Седло вставное впускного клапана, увеличенное на 0,05 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 21-1007080-ВР |
Седло вставное выпускного клапана, увеличенное на 0,25 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 21-1007080-РП |
Седло вставное выпускного клапана, увеличенное на 0,05 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 17 | 24-1007036-01 |
Колпачок маслоотражательный впускного клапана с пружиной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 23 | 66-1007175-Б |
Штанга толкателя клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
24 | 66-1007230-10 |
Крышка коромысел правая Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 25 | 13-1007243-Б |
Прокладка крышки коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
26 | 13-1007244-11 |
Шайба специальная крышки коромысел Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 27 | 293324-П29 |
Шайба диаметром 11 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
28 | 250513-П29 |
Гайка М10х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 29 | 250688-П |
Гайка М10х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
30 | 13-1007245 |
Прокладка крышки коромысел Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 31 | 66-06-1007230 |
Крышка коромысел левая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 32 | 24-1009146-03 |
Крышка маслоналивного отверстия с прокладкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 33 | 24-1009146-03 |
Крышка маслоналивного отверстия с прокладкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 34 | 13-1007100-Б |
Ось коромысел клапанов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 35 | 293527-П |
Шайба 23 оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 36 | 258054-П |
Шплинт 4х32 оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 37 | 21-1007135 |
Шайба пружинная оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 38 | 13-1007114-03 |
Коромысло клапана со втулкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 38 | 13-1007114-04 |
Коромысло клапана со втулкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
39 | 12-1007076 |
Гайка регулировочного винта ( норма упаковки в ящик 7,7 т. шт., 37 кг. ) Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
 |
40 | 13-1007112-01 |
Коромысло клапана с винтом регулировочным Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 41 | 66-1007075-02 |
Винт регулировочный клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 42 | 21-1007161-Б |
Пружина распорная коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 43 | 13-1007105-В |
Стойка оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 44 | 66-1007038-01 |
Втулка направляющая выпускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 45 | ВК-53-1004014-А |
Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 47 | 13-1007034-21 |
Стопорное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 48 | 13-1007109 |
Втулка установочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 49 | 13-1006028 |
Втулка распределительного вала задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 50 | 291778-П |
Шпилька М10х1х112 стойки оси Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 51 | ВК-13-1000103 |
Втулки распределительного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 52 | 130-1007055-А |
Толкатель клапана Подробнее
Дополнительная информация:
|
|
