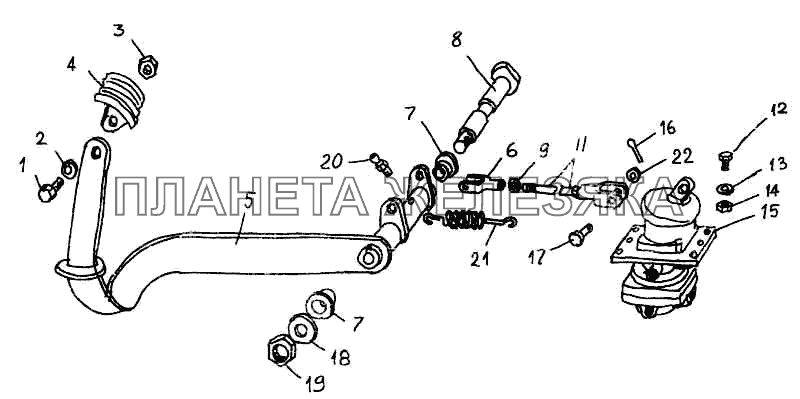

Привод рабочего тормоза ПАЗ-3205-110| ← Установка трубопроводов | Главный цилиндр с пневмоусилителем → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3205-3504030-10 |
Тяга педали тормоза в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 3205-3504120 |
Муфта защитная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 3205-3504130 |
Накладка Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 704.00.505-14 |
Заклепка Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1 | 290646-П2 |
Болт М8х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 252135-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
3 | 250511-П29 |
Гайка М8х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 4 | 3205-1602438 |
Площадка педали Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
5 | 3205-3504010-10 |
Педаль тормоза Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 6 | 3205-6108045 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 3205-3504125 |
Втулка оси педали Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 3205-3504110 |
Ось педали тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
9 | 250514-П29 |
Гайка М12 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 11 | 3205-3504031 |
Тяга педали тормоза в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
12 | 201498-П29 |
Болт М10х28 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 13 | 252136-П29 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
15 | 100-3514008 |
Кран двухмагистрапьный Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 16 | 258053-П29 |
Шплинт 4х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 3205-3504140 |
Палец 12х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
18 | 252139-П29 |
Шайба 16 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
 |
19 | 250561-П29 |
Гайка М16х1,5 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 20 | 2.345.Ц6ХР |
Масленка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
21 | М-2472-А |
Пружина оттяжная педали Подробнее
Дополнительная информация:
|
|||||||||||||||||||
 |
22 | 252007-П29 |
Шайба 12 Подробнее
Дополнительная информация:
|
