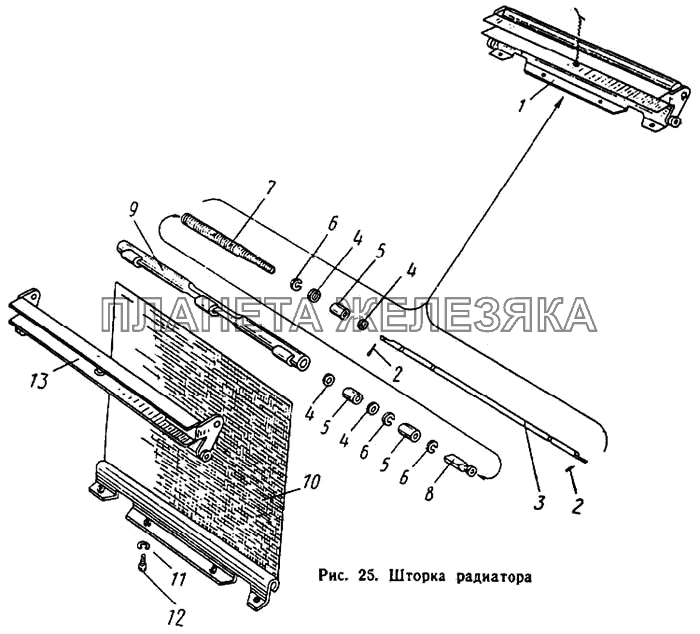

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 251261-П8 |
Гайка Подробнее |
|
||
| 677-1310412 |
Шторка радиатора в сборе Подробнее |
|
||
| 677-1310413 |
Шторка радиатора Подробнее |
|
||
| 677-1310414 |
Валик шторки радиатора в сборе Подробнее |
|
||
| 677-1310422 |
Валик шторки радиатора с трубкой в сборе Подробнее |
|
||
| 677-1310423 |
Трубка валика шторки радиатора Подробнее |
|
||
| 677-1310424 |
Шнур шторки радиатора Подробнее |
|
||
| 677-1310429 |
Держатель валика шторки радиатора Подробнее |
|
||
| 677-1310436 |
Держатель шторки радиатора Подробнее |
|
||
| 677-1310444 |
Планка крепления шторки Подробнее |
|
||
| 677-1310445 |
Планка крепления шторки радиатора в сборе Подробнее |
|
||
| 677-1310552 |
Ролик шторки радиатора направляющий Подробнее |
|
||
| 677-1310554 |
Угольник ролика правый Подробнее |
|
||
| 677-1310555 |
Угольник ролика левый Подробнее |
|
||
| 677-1310558 |
Ось направляющего ролика Подробнее |
|
||
| 1 | 677-1310408 |
Шторка радиатора с держателем валика в сборе Подробнее |
|
|
| 2 | 258012-П2 |
Шплинт Подробнее |
|
|
| 3 | 677-1310415 |
Валик шторки радиатора Подробнее |
|
|
| 4 | 677-1310441 |
Шайба Подробнее |
|
|
| 5 | 677-1310427 |
Сальник Подробнее |
|
|
| 6 | 677-1310417 |
Шайба разрезная Подробнее |
|
|
| 7 | 677-1310421 |
Пружина валика шторки Подробнее |
|
|
| 8 | 677-1310419 |
Втулка пружины Подробнее |
|
|
| 9 | 677-1310416 |
Трубка валика шторки радиатора в сборе Подробнее |
|
|
| 10 | 677-1310410 |
Шторка радиатора с планкой крепления в сборе Подробнее |
|
|
| 11 | 252134-П2 |
Шайба 6 Подробнее |
|
|
| 12 | 220104-П8 |
Винт М6х14 Подробнее |
|
|
| 13 | 677-1310428 |
Держатель валика шторки радиатора в сборе Подробнее |
|
