| ← Гидроусилитель рулевого управления | Трубопроводы рулевого управления → |

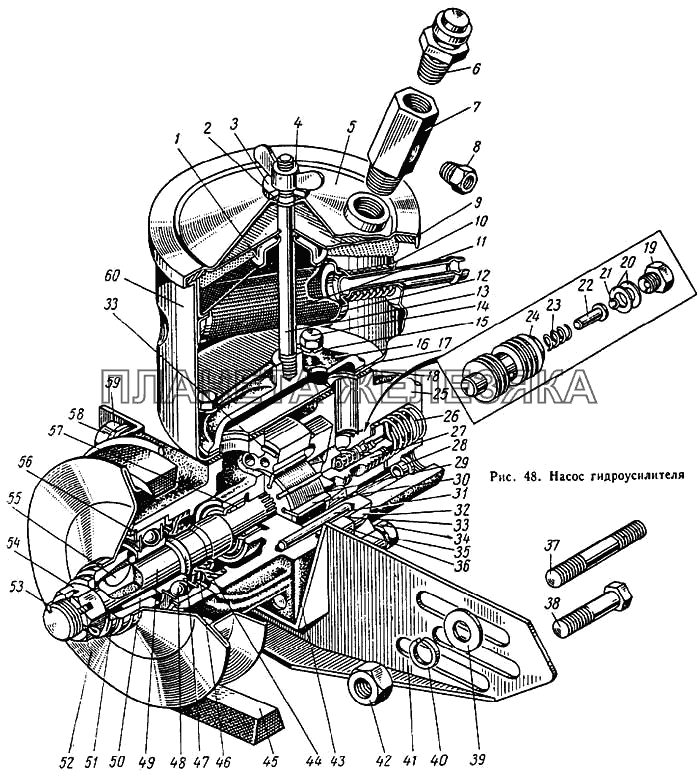

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3407212 |
Крышка насоса с перепускным клапаном в сборе Подробнее |
|
||
| 130-3407244 |
Ротор, статор и лопасти насоса гидроусилителя рулевого управления (комплект) Подробнее |
|
||
| 200327-П8 |
Болт Подробнее |
|
||
| 201497-П8 |
Болт М10х1,5х25 Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 305851-П |
Шайба регулировочная, s=0,7 мм Подробнее |
|
||
| 411005-П8 |
Шпилька Подробнее |
|
||
| 677-3407206 |
Ребро кронштейна крепления насоса гидроусилителя рулевого управления Подробнее |
|
||
| 677-3407218 |
Кронштейн насоса гидроусилителя рулевого управления установочный в сборе Подробнее |
|
||
| 677-3407219 |
Кронштейн насоса гидроусилителя рулевого управления установочный Подробнее |
|
||
| 677-3407222 |
Лапа кронштейна Подробнее |
|
||
| 1 | 130-3407328 |
Фильтр насоса заливной в сборе Подробнее |
|
|
| 2 | 306342-П |
Кольцо шпильки уплотнительное Подробнее |
|
|
| 3 | 305803-П8 |
Шайба шпильки Подробнее |
|
|
| 4 | 251513-П8 |
Гайка-барашек Подробнее |
|
|
| 5 | 677-3407400 |
Крышка бачка насоса в сборе Подробнее |
|
|
 |
6 | 308387-П |
Клапан предохранительный в сборе Подробнее |
|
| 7 | 677-3408241 |
Штуцер переходной Подробнее |
|
|
| 8 | 339132-П8 |
Штуцер Подробнее |
|
|
 |
9 | 130-3407413 |
Прокладка крышки бачка уплотнительная Подробнее |
|
| 10 | 130-3407363 |
Пружина клапана фильтра Подробнее |
|
|
| 11 | 130-3407338 |
Фильтр насоса в сборе Подробнее |
|
|
| 12 | 130-3407362 |
Чашка клапана фильтра Подробнее |
|
|
| 13 | 307183-П8 |
Шпилька крепления крышки бачка Подробнее |
|
|
| 14 | 201423-П8 |
Болт крепления бачка и коллектора насоса Подробнее |
|
|
| 15 | 252004-П |
Шайба Подробнее |
|
|
| 16 | 130-3407435-А |
Коллектор насоса гидроусилителя рулевого управления Подробнее |
|
|
| 17 | 130-3407439-А |
Прокладка коллектора Подробнее |
|
|
| 18 | 130-3407437 |
Прокладка болтов крепления бачка уплотнительная Подробнее |
|
|
| 19 | 130-3407277 |
Седло предохранительного клапана насоса Подробнее |
|
|
| 20 | 305644-П |
Шайба регулировочная, s=0,5 мм Подробнее |
|
|
| 21 | 306231-П |
Шарик предохранительного клапана Подробнее |
|
|
| 22 | 130-3407275 |
Направляющая пружины Подробнее |
|
|
| 23 | 130-3407272 |
Пружина предохранительного клапана Подробнее |
|
|
| 24 | 130-3407271 |
Золотник насоса перепускной Подробнее |
|
|
| 25 | 130-3407213 |
Крышка насоса Подробнее |
|
|
| 26 | 130-3407281 |
Пружина перепускного клапана Подробнее |
|
|
| 27 | 130-3407270 |
Клапан насоса перепускной в сборе Подробнее |
|
|
| 28 | 300102-П |
Седло уплотнительное Подробнее |
|
|
| 29 | 130-3407248 |
Ротор насоса Подробнее |
|
|
| 30 | 130-3407251 |
Лопасть насоса Подробнее |
|
|
| 31 | 305455-П |
Штифт Подробнее |
|
|
| 32 | 130-3407255 |
Диск насоса распределительный Подробнее |
|
|
| 33 | 130-3407252 |
Кольцо корпуса и крышки насоса уплотнительное Подробнее |
|
|
| 34 | 200323-П8 |
Болт крепления крышки насоса нижний Подробнее |
|
|
| 35 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 36 | 130-3407253-А2 |
Статор насоса Подробнее |
|
|
| 37 | 411003-П |
Шпилька Подробнее |
|
|
| 38 | 201564-П8 |
Болт М12х1,25х32 Подробнее |
|
|
| 39 | 252007-П8 |
Шайба 12 Подробнее |
|
|
| 40 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 41 | 677-3407204 |
Кронштейн крепления насоса гидроусилителя рулевого управления Подробнее |
|
|
| 42 | 250515-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 43 | 130-3407211 |
Корпус насоса Подробнее |
|
|
| 44 | 120-3509070-А2 |
Сальник передней крышки в сборе Подробнее |
|
|
| 45 | 130-3407209 |
Ремень привода насоса гидроусилителя рулевого управления Подробнее |
|
|
| 46 | 130-3407059 |
Проставка насоса Подробнее |
|
|
| 47 | 305811-П |
Шайба Подробнее |
|
|
| 48 | 306610-П |
Шариковый радиальный однорядный с двумя защитными шайбами 20х52х18 по ГОСТу № 1180304 Подробнее |
|
|
| 49 | 130-3407217 |
Валик насоса Подробнее |
|
|
| 50 | 130-3407247 |
Втулка шкива Подробнее |
|
|
| 51 | 252017-П8 |
Шайба 16 Подробнее |
|
|
| 52 | 130-3407240 |
Шкив насоса в сборе Подробнее |
|
|
| 53 | 258054-П8 |
Шплинт Подробнее |
|
|
| 54 | 250979-П8 |
Гайка Подробнее |
|
|
| 55 | 418251-П |
Шпонка Подробнее |
|
|
| 56 | 307702-П2 |
Кольцо подшипника насоса стопорное Подробнее |
|
|
| 57 | 306514-П |
Игольчатый без внутреннего кольца 12х22х16 по ГОСТу № 154901 Подробнее |
|
|
| 58 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 59 | 201540-П8 |
Болт М12х30 Подробнее |
|
|
| 60 | 375-3407300 |
Бачок насоса гидроусилителя рулевого управления в сборе Подробнее |
|
