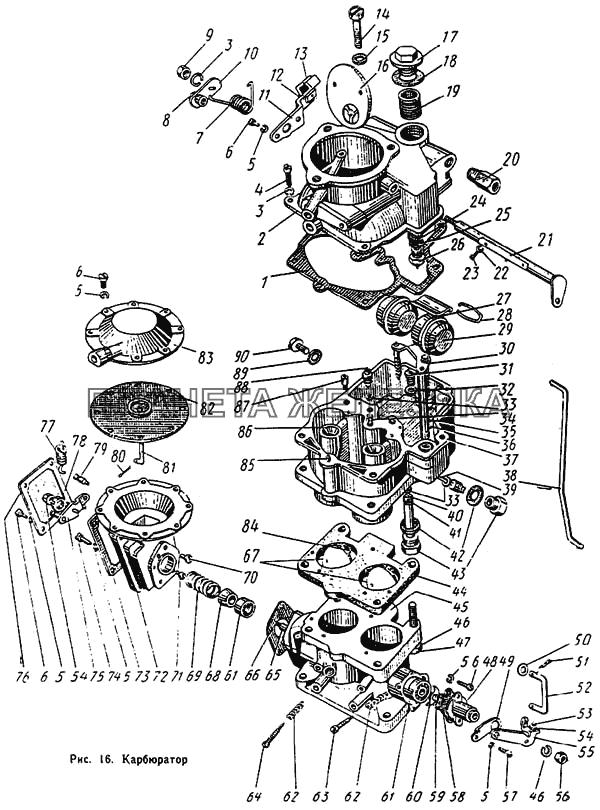

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 121-1107859 |
Винт крепления крышки Подробнее |
|
||
| 130-1107524 |
Корпус диафрагменного механизма ограничителя числа оборотов коленчатого вала двигателя в сборе Подробнее |
|
||
| 130-1107540-В |
Привод дроссельных заслонок в сборе Подробнее |
|
||
| 375-1107400-В |
Корпус поплавковой камеры в сборе Подробнее |
|
||
| 375-1107500-В |
Камера смесительная в сборе Подробнее |
|
||
| 1 | 130-1107085 |
Прокладка верхнего корпуса Подробнее |
|
|
| 2 | 130-1107322-Б |
Корпус верхний Подробнее |
|
|
| 3 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 4 | 222525-П8 |
Винт Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 6 | 222498-П29 |
Винт крепления крышки Подробнее |
|
|
| 6 | 222498-П8 |
Винт Подробнее |
|
|
| 6 | 222498-П8 |
Винт Подробнее |
|
|
| 6 | 222498-П8 |
Винт Подробнее |
|
|
| 7 | 121-1107260 |
Пружина валика Подробнее |
|
|
| 8 | 301052-П8 |
Болт Подробнее |
|
|
| 9 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 10 | 130-1107250 |
Рычаг воздушной заслонки в сборе Подробнее |
|
|
| 11 | 121-1107270 |
Кронштейн троса воздушной заслонки Подробнее |
|
|
| 12 | 121-1107275 |
Болт зажима троса Подробнее |
|
|
| 13 | 121-1107274 |
Зажим троса Подробнее |
|
|
| 14 | 121-1107447 |
Винт канала игольчатого клапана Подробнее |
|
|
| 15 | 11-1046 |
Прокладка винта Подробнее |
|
|
| 16 | 130-1107230-Б |
Заслонка воздушная с клапаном в сборе Подробнее |
|
|
| 17 | К80-1107342 |
Пробка фильтра подачи горючего Подробнее |
|
|
| 18 | К80-1107343 |
Прокладка пробки Подробнее |
|
|
| 19 | К80-1107341-Б |
Сетка фильтра подачи горючего Подробнее |
|
|
| 20 | 300304-П8 |
Штуцер фильтра Подробнее |
|
|
| 21 | 130-1107240-Б2 |
Валик воздушной заслонки в сборе Подробнее |
|
|
| 22 | 252132-П2 |
Шайба 4 Подробнее |
|
|
| 23 | 220050-П8 |
Винт М4х8 Подробнее |
|
|
| 24 | 110-1106021 |
Прокладка клапана Подробнее |
|
|
| 25 | 120Д-1107247 |
Прокладка Подробнее |
|
|
| 26 | 130-1107330 |
Клапан подачи горючего в сборе Подробнее |
|
|
| 27 | 121-1107605 |
Пружина Подробнее |
|
|
| 28 | 121-1107627 |
Ось рычажка поплавка Подробнее |
|
|
| 29 | 121-1107660-А |
Поплавок с рычажком в сборе Подробнее |
|
|
| 30 | 130-1107120-Б |
Поршень насоса ускорения в сборе Подробнее |
|
|
| 31 | 375-1107444-Б |
Жиклер главный Подробнее |
|
|
| 32 | К80-1107447-А |
Прокладка главного жиклера Подробнее |
|
|
| 33 | 110-1107073 |
Прокладка механического экономайзера Подробнее |
|
|
| 34 | 110-1107221 |
Клапан насоса ускорения игольчатый нагнетательный Подробнее |
|
|
| 35 | 121-1107441 |
Кольцо клапана запорное Подробнее |
|
|
| 36 | 121-1107428 |
Клапан насоса ускорения шариковый впускной Подробнее |
|
|
| 37 | 375-1107422-В |
Корпус поплавковой камеры Подробнее |
|
|
| 38 | 130-1107554 |
Тяга рычага связи Подробнее |
|
|
| 39 | 130-1107442-Б |
Жиклер полной мощности Подробнее |
|
|
| 40 | 130-1107208-Б |
Толкатель механического экономайзера Подробнее |
|
|
| 41 | 375-1107210 |
Экономайзер механический в сборе Подробнее |
|
|
| 42 | 130-1107184 |
Прокладка пробки Подробнее |
|
|
| 43 | 121-1107214-А |
Пробка канала механического экономайзера Подробнее |
|
|
| 44 | 130-1107089 |
Прокладка смесительной камеры Подробнее |
|
|
| 45 | 375-1107507-Б |
Корпус смесительной камеры Подробнее |
|
|
| 46 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 46 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 47 | 121-1107042 |
Болт крепления смесительной камеры Подробнее |
|
|
| 48 | 130-1107533-Б2 |
Корпус привода дроссельной заслонки в сборе Подробнее |
|
|
| 49 | 130-1107553 |
Рычаг связи дроссельных заслонок Подробнее |
|
|
| 50 | 110-1107086 |
Шайба Подробнее |
|
|
| 51 | 258000-П29 |
Шплинт 1,5х10 Подробнее |
|
|
| 52 | 130-1107142-В |
Тяга насоса ускорения Подробнее |
|
|
| 53 | 402011-П29 |
Винт регулировочный Подробнее |
|
|
| 54 | 250404-П8 |
Гайка регулировочного винта Подробнее |
|
|
| 54 | 250464-П8 |
Гайка М5 Подробнее |
|
|
| 55 | 130-1107541-В |
Рычаг привода Подробнее |
|
|
| 56 | 250510-П8 |
Гайка М8х1 Подробнее |
|
|
| 57 | 130-1107578 |
Винт упора рычага привода Подробнее |
|
|
| 58 | 130-1107502 |
Прокладка корпуса привода дроссельных заслонок Подробнее |
|
|
| 59 | 130-1107503 |
Кольцо подшипника замковое Подробнее |
|
|
| 60 | 130-1107547-А |
Валик привода Подробнее |
|
|
| 61 | 130-1107814-Б2 |
Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60018 Подробнее |
|
|
| 62 | 130-1107436 |
Пружина регулировочных игл и болта Подробнее |
|
|
| 63 | 301495-П29 |
Болт регулировочный Подробнее |
|
|
| 64 | 121-1107434-Б |
Игла холостого хода регулировочная Подробнее |
|
|
| 65 | 375-1107509-Б |
Ось дроссельных заслонок с рычагом в сборе Подробнее |
|
|
| 66 | 130-1107501 |
Прокладка корпуса диафрагменного механизма Подробнее |
|
|
| 67 | 375-1107531-Б |
Заслонка дроссельная Подробнее |
|
|
| 68 | 130-1107506-Б |
Манжета уплотнительная Подробнее |
|
|
| 69 | 130-1107508 |
Пружина Подробнее |
|
|
| 70 | 130-1107537 |
Жиклер ограничителя вакуумный Подробнее |
|
|
| 71 | 130-1107538 |
Жиклер ограничителя воздушный Подробнее |
|
|
| 72 | 130-1107523 |
Корпус диафрагменного механизма Подробнее |
|
|
| 73 | 130-1107589 |
Прокладка крышки ограничителя Подробнее |
|
|
| 74 | 222501-П8 |
Винт Подробнее |
|
|
| 75 | 130-1107525 |
Рычаг ограничителя числа оборотов со штифтом для пружины в сборе Подробнее |
|
|
| 76 | 130-1107586 |
Крышка ограничителя Подробнее |
|
|
| 77 | 130-1107582 |
Пружина ограничителя Подробнее |
|
|
| 78 | 130-1107581-Б |
Шайба рычага Подробнее |
|
|
| 79 | 130-1107596 |
Винт пружины Подробнее |
|
|
| 80 | 258000-П29 |
Шплинт 1,5х10 Подробнее |
|
|
| 81 | 130-1107515 |
Диафрагма с тягой в сборе Подробнее |
|
|
| 82 | 130-1107519 |
Диск диафрагмы Подробнее |
|
|
| 83 | 130-1107565 |
Крышка диафрагменного механизма с направляющей втулкой в сборе Подробнее |
|
|
| 84 | 222963-П29 |
Винт крепления дроссельной заслонки Подробнее |
|
|
| 85 | 258387-П29 |
Штифт установочный Подробнее |
|
|
| 86 | 121-1107044 |
Диффузор малый Подробнее |
|
|
| 87 | 375-1107445-Б |
Жиклер воздушный Подробнее |
|
|
| 88 | 375-1107409-Б |
Жиклер холостого хода Подробнее |
|
|
| 89 | 110-1107177 |
Прокладка пробки Подробнее |
|
|
| 90 | К80-1107076 |
Пробка уровня горючего Подробнее |
|
