| ← Каркас передка 4230-5301010 | Каркас крыши 4238-5701010 → |

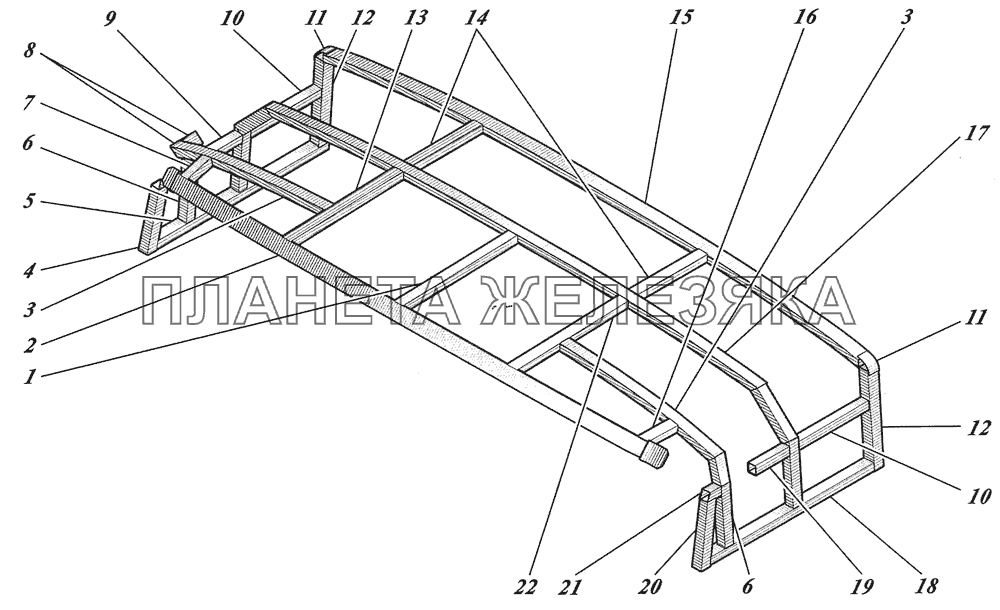

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4230-5701260 |
Стрингер дуги наклонной центральный Подробнее |
|
|
| 2 | 4230-5701250 |
Дуга наклонная передняя Подробнее |
|
|
| 3 | 4230-5701222 |
Дуга крыши Подробнее |
|
|
| 4 | 4230-5701232 |
Стойка крыши передняя наклонная правая Подробнее |
|
|
| 5 | 4230-5401070 |
Пояс верхний правый Подробнее |
|
|
| 6 | 4230-5701230 |
Стойка крыши передняя Подробнее |
|
|
| 7 | 4230-5701272 |
Раскос дуги наклонной правый Подробнее |
|
|
| 8 | 4230-5701248 |
Уголок соединительный Подробнее |
|
|
| 9 | 4230-5701242 |
Пояс Подробнее |
|
|
| 10 | 4230-5701215 |
Стрингер боковой Подробнее |
|
|
| 11 | 4230-5601150 |
Косынка Подробнее |
|
|
| 12 | 4230-5701038 |
Стойка передняя боковая верхняя Подробнее |
|
|
| 13 | 4230-5701264 |
Стрингер дуги наклонной правый Подробнее |
|
|
| 14 | 4230-5701214 |
Стрингер передний Подробнее |
|
|
| 15 | 4230-5601162 |
Дуга задка Подробнее |
|
|
| 16 | 4230-5701273 |
Раскос дуги наклонной правый Подробнее |
|
|
| 17 | 4230-5701200 |
Дуга крыши передняя Подробнее |
|
|
| 18 | 4230-5401072 |
Пояс верхний левый Подробнее |
|
|
| 19 | 4230-5701244 |
Пояс Подробнее |
|
|
| 20 | 4230-5701233 |
Стойка крыши передняя наклонная левая Подробнее |
|
|
| 21 | 4230-5701240 |
Пояс Подробнее |
|
|
| 22 | 4230-5701265 |
Стрингер дуги наклонной левый Подробнее |
|
