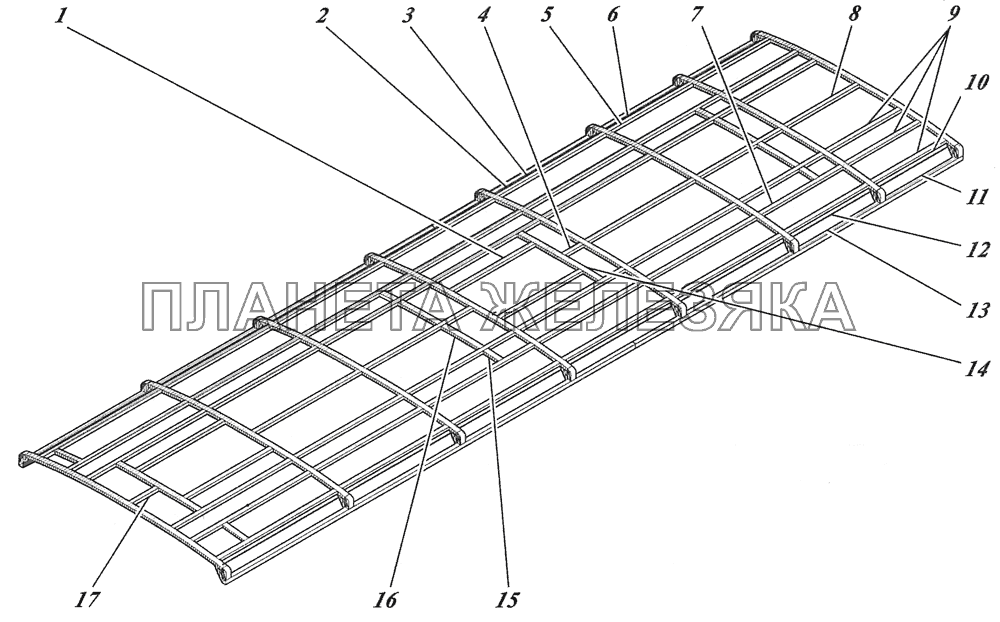

| ← Каркас крыши 4238-5701010 | Каркас боковины левой 4238-5401011 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4230-5701080 |
Профиль проёма люка продольный Подробнее |
|
|
| 2 | 4230-5701130 |
Уголок боковой Подробнее |
|
|
| 3 | 4230-5701150 |
Уголок пояса Подробнее |
|
|
| 4 | 4230-5701018 |
Стрингер короткий Подробнее |
|
|
| 5 | 4238-5701172 |
Пояс крыши Подробнее |
|
|
| 6 | 4230-5701194 |
Уголок боковой Подробнее |
|
|
| 7 | 4238-5701170 |
Пояс крыши Подробнее |
|
|
| 8 | 4230-5701024 |
Стрингер №2 центральный Подробнее |
|
|
| 9 | 4230-5701020 |
Стрингер крыши №2 Подробнее |
|
|
| 10 | 4230-5701138 |
Уголок боковой Подробнее |
|
|
| 11 | 4230-5701162 |
Уголок боковой Подробнее |
|
|
| 12 | 4238-5701200 |
Уголок боковой Подробнее |
|
|
| 13 | 4238-5701212 |
Уголок пояса Подробнее |
|
|
| 14 | 4238-5701052 |
Дуга проёма люка Подробнее |
|
|
| 15 | 4238-5701222 |
Пластина Подробнее |
|
|
| 16 | 4238-5701220 |
Пластина Подробнее |
|
|
| 17 | 4238-5701166 |
Пояс крыши Подробнее |
|
