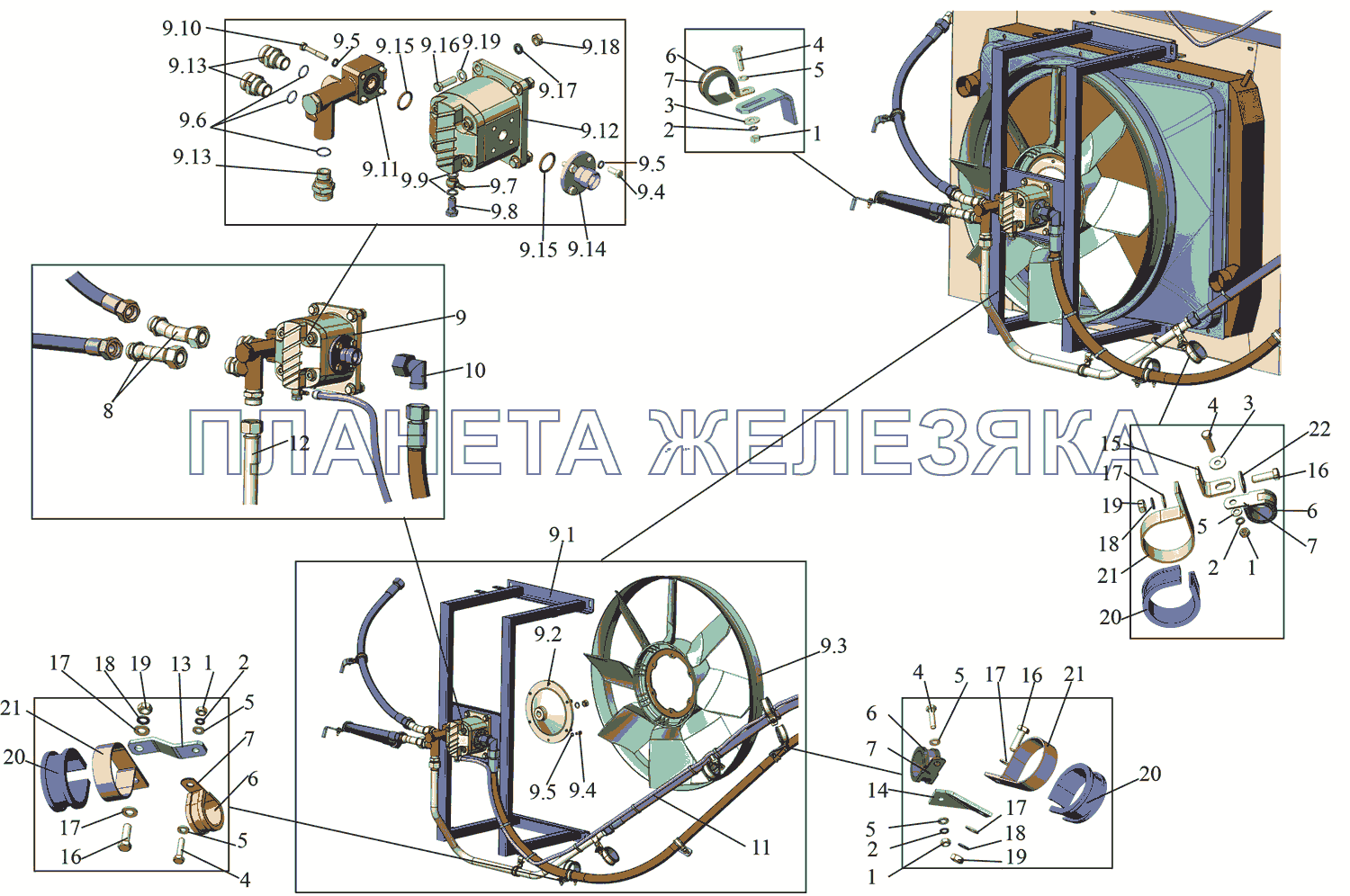

| ← Установка гидропривода вентилятора (лист 1) | Установка системы подавления токсичности (лист 1) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 019-022-19-2-3 |
Кольцо Подробнее |
|
||
| 030-034-25-2-3 |
Кольцо Подробнее |
|
||
| 06.56631-0105 |
Шайба Подробнее |
|
||
| 06.71230.2121 |
Угольник привертной Подробнее |
|
||
| 06.78200-0202 |
Штуцер Подробнее |
|
||
| 06.78340-4105 |
Болт Подробнее |
|
||
| 107-1308076-65 |
Фланец Подробнее |
|
||
| 107-1308304-65 |
Переходник Подробнее |
|
||
| 20-2TE-3130-DKOL30x2 |
Шланг cливной Подробнее |
|
||
| 200269 |
Болт М8-6gх50 Подробнее |
|
||
| 201422 |
Болт М6-6gх25 Подробнее |
|
||
| 201456 |
Болт М8-6gх20 Подробнее |
|
||
| 201458 |
Болт М8-6gх25 Подробнее |
|
||
| 201501 |
Болт М10-6gх35 Подробнее |
|
||
| 203057-1308322 |
Пластина Подробнее |
|
||
| 206060-1303112 |
Кляммер Подробнее |
|
||
| 206067-1302164 |
Прокладка Подробнее |
|
||
| 215069-1308014 |
Крыльчатка с гидромотором Подробнее |
|
||
| 215069-1308016 |
Кронштейн крыльчатки Подробнее |
|
||
| 215069-1308023 |
Ступица Подробнее |
|
||
| 215069-1308315 |
Трубка напорная Подробнее |
|
||
| 215069-1308359 |
Фланец переходной Подробнее |
|
||
| 231062-1308300 |
Байпас Подробнее |
|
||
| 250508 |
Гайка М5-6Н Подробнее |
|
||
| 250510 |
Гайка М8-6Н Подробнее |
|
||
| 250512 |
Гайка М10-6Н Подробнее |
|
||
| 251-1308327-50 |
Кронштейн Подробнее |
|
||
| 251050-1308187 |
Кронштейн Подробнее |
|
||
| 252004 |
Шайба 6 Подробнее |
|
||
 |
252005 |
Шайба 8 Подробнее |
||
| 252006 |
Шайба 10 Подробнее |
|
||
| 252037 |
Шайба 6 Подробнее |
|
||
| 252038 |
Шайба 8 Подробнее |
|
||
| 252135 |
Шайба 8 Т Подробнее |
|
||
| 252136 |
Шайба 10 ОТ Подробнее |
|
||
| 252154 |
Шайба 6Л Подробнее |
|
||
| 252155 |
Шайба 8Л Подробнее |
|
||
| 459-3471508 |
Болт М6-6gх25 Подробнее |
|
||
| 511725604 |
Гидромотор Подробнее |
|
||
| 64221-3724631 |
Хомут Подробнее |
|
||
| 64221-3724633 |
Хомут Подробнее |
|
||
| 64227-3506026 |
Прокладка Подробнее |
|
||
| 66.00685 |
Вентилятор Подробнее |
|
||
| EWSD20S |
Угольник привертной Подробнее |
|
||
| TE220x3130-PN20AOL |
Шланг cливной Подробнее |
|
||
| XVENW16HS |
Угольник привертной Подробнее |
|
||
| А.10.04.019 |
Шайба 10 Подробнее |
|
||
| РО23570502 |
Шайба Подробнее |
|
||
| РО23570506 |
Болт Подробнее |
|
||
| РО23570507 |
Штуцер Подробнее |
|
