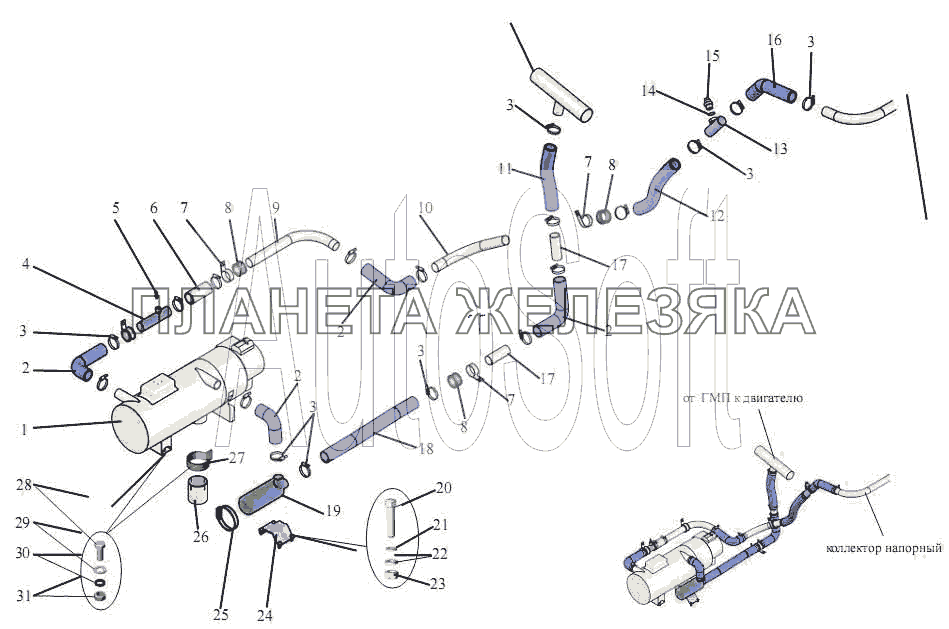

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 8500329A |
Подогреватель жидкостный DBW 300.59 Webasto Подробнее |
|
|
| 2 | 270003237 |
Патрубок угловой Подробнее |
|
|
| 3 | DIN3017-AL40-60W2-1 |
Хомут червячный Подробнее |
|
|
| 4 | 103060-1015079 |
Тройник Подробнее |
|
|
 |
5 | 64229-1305010 |
Краник сливной Подробнее |
|
| 6 | 171075-1015087 |
Шланг Semperit FKS-R 48342 3840 L=150 Подробнее |
|
|
| 7 | 401870 |
Кляммер Подробнее |
|
|
| 8 | 101-8101402 |
Прокладка Подробнее |
|
|
| 9 | 152-1015019-22 |
Патрубок Подробнее |
|
|
| 10 | 152-1015021-60 |
Патрубок Подробнее |
|
|
| 11 | 105065-1015086 |
Шланг Semperit FKS-R 48342 3840 L=300 Подробнее |
|
|
| 12 | 203065-1015085 |
Шланг Semperit FKS-R 48342 3840 L=400 Подробнее |
|
|
| 13 | 103-1015072-60 |
Патрубок Подробнее |
|
|
| 14 | 217336 |
Прокладка Подробнее |
|
|
| 15 | 89558А |
Термопереключатель 88/83 Подробнее |
|
|
| 16 | 270003238 |
Патрубок угловой Подробнее |
|
|
| 17 | 103-1015073-40 |
Трубка соединительная Подробнее |
|
|
| 18 | 203065-1015088 |
Шланг Semperit FKS-R 48342 3840 L=500 Подробнее |
|
|
| 19 | 43150В |
Циркуляционный насос U4814 Подробнее |
|
|
| 20 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 21 | 252004 |
Шайба 6 Подробнее |
|
|
| 22 | 252134 |
Шайба 6Т Подробнее |
|
|
| 23 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 24 | 37269А |
Кронштейн Подробнее |
|
|
| 25 | 139661 |
Хомут Подробнее |
|
|
| 26 | 152-1015040-61 |
Труба выхлопная Подробнее |
|
|
| 27 | 152-1015117-61 |
Хомут Подробнее |
|
|
| 28 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 29 | 252006 |
Шайба 10 Подробнее |
|
|
| 30 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 31 | 250512 |
Гайка М10-6Н Подробнее |
|
