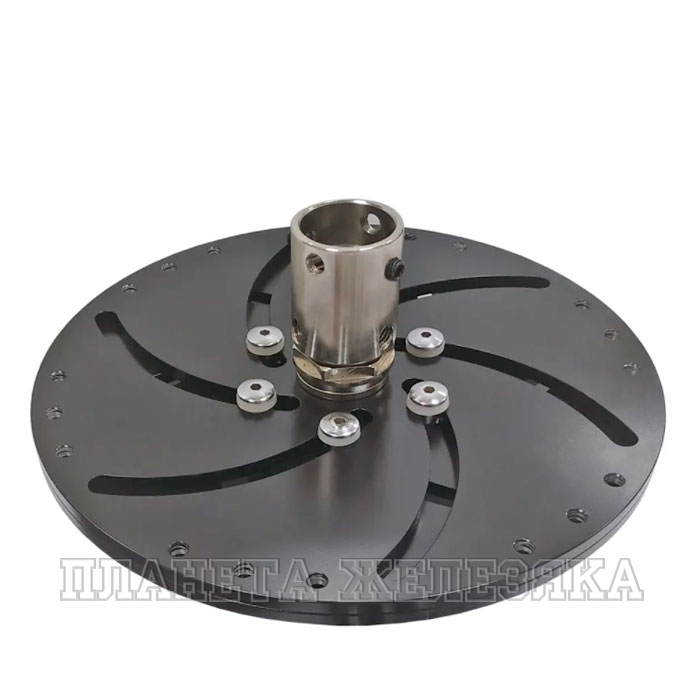

Планшайба регулируемая BELMASH AF250A

Планшайба регулируемая BELMASH AF250A (cамоцентрирующий патрон Лонгворта) предназначена для крепления чаш, тарелок и других готовых изделий для окончательной обработки дна или отделки.

Самоцентрирование происходит при взаимном перемещении пластин, при этом штифты сходятся концентрически.

В комплекте поставки 12 обрезиненных штифтов – 2 комплекта по 6 штук разной высоты.

Полная фиксация взаимного положения пластин производится винтами с обратной стороны. Резиновые конические ободы штифтов обеспечивают бережный зажим заготовки без повреждения уже обработанной поверхности. Высота конических накладок – 13 и 24 мм.

Диаметр заготовок на зажим варьируется от 42 до 210 мм, на разжим – от 80 до 240 мм. Посадка М33х3,5.



Технические характеристики:

Диаметр планшайбы: 250 мм

Применение

BELMASH WL-300/450

BELMASH WL-300/450VS

BELMASH WL-350/1100VS

BELMASH WL-400/1090EVS

BELMASH WL-550/1050EVSM

BELMASH WL-350/500EVSM

BELMASH WL-400/600EVSM

BELMASH WL-450/1200EVSM

Посадка: M33х3,5

Минимальный диаметр зажимаемой заготовки: 42 мм

Максимальный диаметр зажимаемой заготовки: 210 мм

Минимальный внутренний диаметр заготовки: 80 мм

Максимальный внутренний диаметр заготовки: 240 мм

Габаритный размер (ДхШхВ): 250х250х95 мм

Размер упаковки (ДхШхВ): 267х260х100 мм

Масса нетто: 2,4 кг

Масса брутто: 2,6 кг
