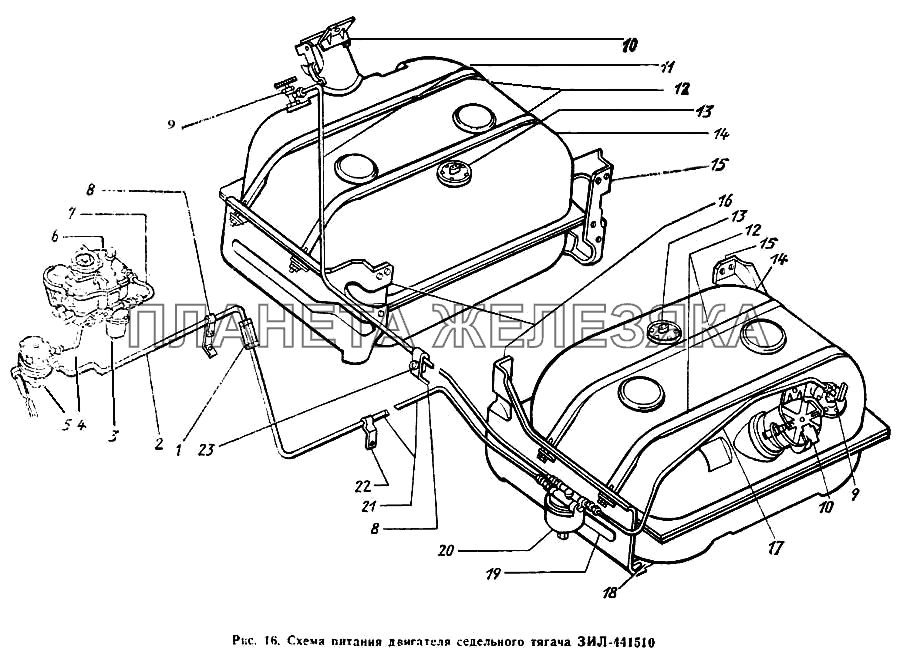

Схема питания двигателя седельного тягача ЗИЛ-441510 ЗИЛ-431410 Каталог 1989 г.
| ← Схема питания двигателя автомобилей ЗИЛ-431410, ЗИЛ-431510, ЗИЛ-495810, ЗИЛ-431917 | Фильтр-отстойник → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1101313 |
Пробка сливного отверстия Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1101406 |
Опора топливного бака с подкладкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1104012-Б |
Трубка с краном в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1104712-В |
Фильтр приемной трубки в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1104741-А |
Фланец крепления фильтра приемной трубки топливного бака Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 201456-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 201458-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 201540-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 201542-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252005-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252006-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 262542-П8 |
Пробка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 300303-П8 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 130-1104138-В |
Трубка от фильтра-отстойника передняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 43.13-1117010 |
Фильтр тонкой очистки топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 130-1104050-40 |
Трубка от топливного насоса к карбюратору Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 130Т-1106011-Б |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 130-1107010-80 |
Карбюратор К90 со штуцером в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 130-1104054-40 |
Трубка от фильтра к карбюратору Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 308369-П29 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 130-1104710-В |
Трубка топливного бака приемная с фильтром в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 130-1103010-Б |
Пробка топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 130В1-1104332-В |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 130Д-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 130Д-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 130-3827010 |
Датчик указателя уровня топлива типа БМ165-Б Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 130Д1-1101010-А |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 130Д1-1101010-А |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 130Д-1104020-Б |
Трубка от топливного бака к фильтру-отстойнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 250512-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 250512-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 250514-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 43.13.1105010 |
Фильтр-отстойник в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 130Д-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 130-1104039 |
Скоба крепления топливопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 220076-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 220077-П8 |
Винт Подробнее
Дополнительная информация:
|
|
