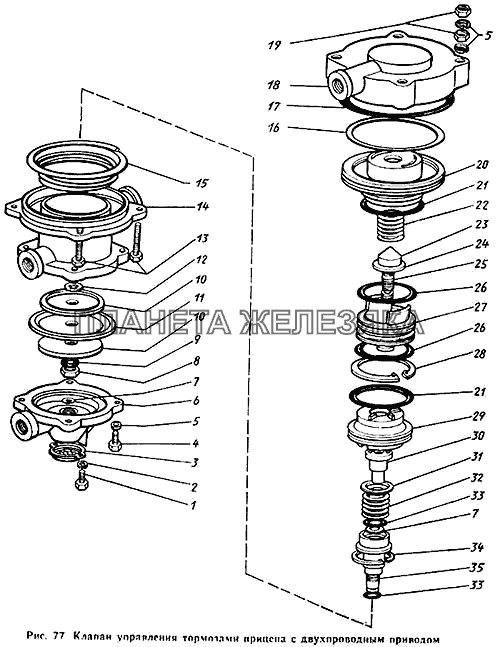

Клапан управления тормозами прицепа с двухпроводным приводом ЗИЛ-431410 Каталог 1989 г.
| ← Установка клапанов управления тормозами прицепа | Клапан управления тормозами прицепа с однопроводным приводом → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100-3522009 |
Комплект запасных частей Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
100-3522010 |
Клапан управления тормозами прицепа с двухпроводным приводом в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 1 | 302206-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 305887-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 100-3522070 |
Клапан выпускной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
4 | 201458-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 5 | 305890-П2 |
Шайба пружинная специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 100-3522050 |
Корпус нижний в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 100-3522037 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 100-3522054 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 100-3522069 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 100-3522066 |
Шайба мембраны Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 100-3522065 |
Мембрана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 309791-П |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 301543-П29 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 100-3522030 |
Корпус в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 100-3522068 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 100-3522025 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 100-3522032 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 100-3522020 |
Корпус верхний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 250510-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 100-3522056 |
Поршень верхний большой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 100-3522029 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 100-3522022 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 100-3522023 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 100-3522026 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 100-3522055 |
Винт регулировочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 100-3522024 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 100-3522058 |
Поршень верхний малый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 489312-П |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 100-3522035 |
Поршень средний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 100-3522060 |
Клапан в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 100-3522027 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 100-3522028 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 100-3522063 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 489306-П |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 100-3522040 |
Поршень нижний в сборе Подробнее
Дополнительная информация:
|
|
