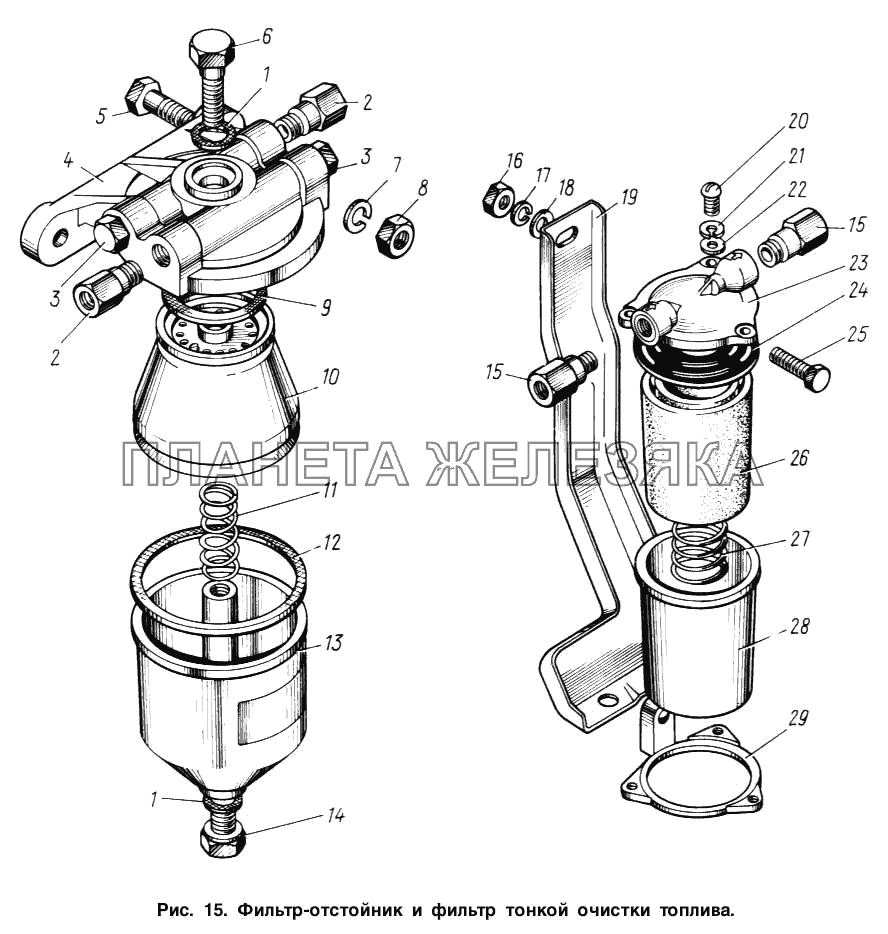

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 150В-1105033 |
Прокладка отстойника Подробнее |
|
|
| 2 | 300304-П8 |
Штуцер Подробнее |
|
|
| 3 | 262542-П8 |
Пробка Подробнее |
|
|
| 4 | 150В-1105015-А |
Крышка фильтра-отстойника Подробнее |
|
|
| 5 | 201499-П8 |
Болт Подробнее |
|
|
| 6 | 150В-1105035 |
Болт крепления крышки Подробнее |
|
|
| 7 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 8 | 250512-П8 |
Гайка Подробнее |
|
|
| 9 | 150В-1105045 |
Прокладка фильтрующего элемента Подробнее |
|
|
| 10 | 43.13-1105020 |
Элемент фильтрующий в сборе Подробнее |
|
|
| 11 | 150В-1105048 |
Пружина фильтра-отстойника Подробнее |
|
|
| 12 | 485-1105075 |
Прокладка крышки фильтра-отстойника Подробнее |
|
|
| 13 | 150В-1105060-А |
Корпус отстойника в сборе Подробнее |
|
|
| 14 | 150В-1105081 |
Пробка Подробнее |
|
|
| 15 | 300304-П8 |
Штуцер Подробнее |
|
|
| 16 | 250510-П8 |
Гайка Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 18 | 252005-П8 |
Шайба Подробнее |
|
|
| 19 | 375-1117135 |
Кронштейн крепления фильтра тонкой очистки топлива Подробнее |
|
|
| 20 | 220080-П8 |
Винт Подробнее |
|
|
| 21 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 22 | 252003-П8 |
Шайба Подробнее |
|
|
| 23 | 43.13-1117020 |
Корпус фильтра в сборе Подробнее |
|
|
| 24 | 43.13-1117021 |
Прокладка корпуса фильтра Подробнее |
|
|
| 25 | 201460-П8 |
Болт Подробнее |
|
|
| 26 | 43.13-1117074 |
Элемент фильтрующий Подробнее |
|
|
| 27 | 43.13-1117035 |
Пружина фильтрующего элемента Подробнее |
|
|
| 28 | 43.13-1117041 |
Стакан фильтра Подробнее |
|
|
| 29 | 43.13-1117045 |
Кронштейн Подробнее |
|
