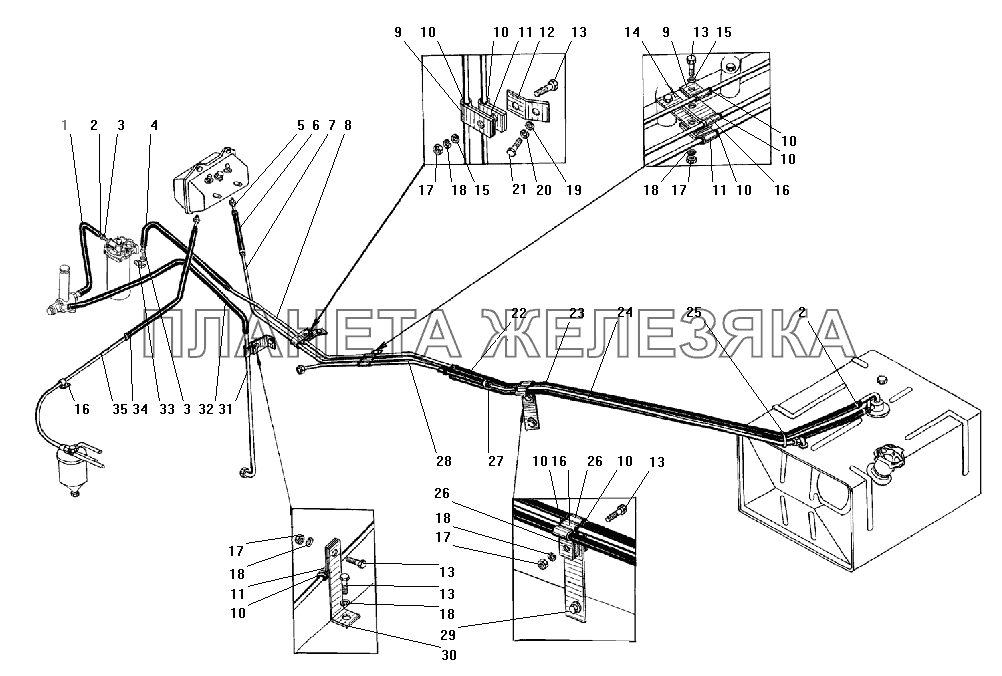

/38.gif "Трубопроводы и шланги системы питания УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 432001-1015563 |
Шланг соединительный Подробнее |
|
|
| 2 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 3 | 4320Я-1104122 |
Штуцер Подробнее |
|
|
| 4 | 43203-3108669 |
Рукав 12х20-1,6 L=480 Подробнее |
|
|
| 5 | 4320-1104312 |
Трубка от топливного бачка Подробнее |
|
|
| 6 | 4320-3125090 |
Шланг Подробнее |
|
|
| 7 | 4320Я3-1104275 |
Трубка от топливного бака, вторая Подробнее |
|
|
| 8 | 4320Я3-1104275-10 |
Трубка от топливного бака, вторая Подробнее |
|
|
| 9 | 339168-П29 |
Хомут Подробнее |
|
|
| 10 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 11 | 339458-П29 |
Хомут Подробнее |
|
|
| 12 | 4320-1303064 |
Пластина Подробнее |
|
|
 |
13 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 14 | 375-3506007 |
Кронштейн тройника Подробнее |
|
|
| 15 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 16 | 339178-П29 |
Хомут 9 Подробнее |
|
|
| 17 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 18 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 19 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 20 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
21 | 201676-П29 |
Болт М10х1,25-6gх25 Подробнее |
|
| 22 | 4320-3570181 |
Шланг соединительный Подробнее |
|
|
| 23 | 4322-1104344 |
Рукав 12х20-1,6 L=1700 Подробнее |
|
|
| 24 | 4320-1104202-10 |
Трубка от форсунок вторая Подробнее |
|
|
| 25 | 2108-3401228 |
Хомут Подробнее |
|
|
| 26 | 432001-1104193 |
Хомут Подробнее |
|
|
| 27 | 4322-1104345 |
Рукав 10х17,5-1,47 L=1700 Подробнее |
|
|
| 28 | 4320Я-1104115-20 |
Трубка от форсунок первая Подробнее |
|
|
| 29 | 4320-1104176 |
Кронштейн в сборе Подробнее |
|
|
| 30 | 432001-1104177 |
Кронштейн Подробнее |
|
|
| 31 | 4320Я3-1104150 |
Трубка к топливоподкачивающему насосу Подробнее |
|
|
| 32 | 4322-1104059 |
Рукав 10х17,5-1,47 L=640 Подробнее |
|
|
| 33 | 5323-1104237 |
Угольник Подробнее |
|
|
| 34 | 375-3408682 |
Шланг сливной Подробнее |
|
|
| 35 | 4320Я-1104046 |
Трубка от ФТО первая Подробнее |
|
