| ← Лебедка с тросоукладчиком в сборе | Детали редуктора лебедки → |

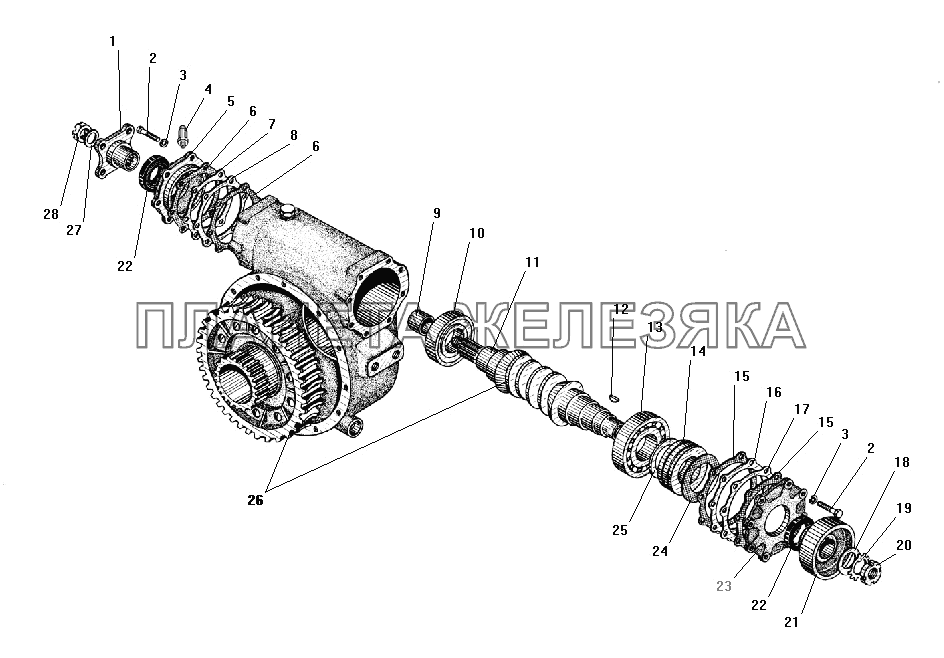

/175.gif "Редуктор лебедки УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-4501079-Б |
Фланец Подробнее |
|
|
 |
2 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 3 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 4 | 298430 |
Сапун Подробнее |
|
|
| 5 | 375-4501084-Б |
Крышка подшипника передняя Подробнее |
|
|
| 6 | 375-4501081-В |
Прокладка уплотнительная Подробнее |
|
|
| 7 | 375-4501082-В |
Прокладка регулировочная Подробнее |
|
|
| 8 | 375-4501083-В |
Прокладка регулировочная Подробнее |
|
|
| 9 | 375-4501066 |
Втулка распорная Подробнее |
|
|
| 10 | 46310АК |
Подшипник радиально-упорный Подробнее |
|
|
| 11 | 375-4501060-Г |
Червяк редуктора лебедки Подробнее |
|
|
| 12 | Н-1811 |
Шпонка 7х14 сегментная Подробнее |
|
|
| 13 | 312А |
Подшипник шариковый Подробнее |
|
|
| 14 | 8311 |
Подшипник шариковый упорный однорядный Подробнее |
|
|
| 15 | 375-4501051-01 |
Прокладка уплотнительная Подробнее |
|
|
| 16 | 375-4501052-Б |
Прокладка регулировочная, толщиной 0,25мм Подробнее |
|
|
| 17 | 375-4501053-Б |
Прокладка регулировочная, толщиной 0,1мм Подробнее |
|
|
| 18 | 375-4501152 |
Шайба упорная Подробнее |
|
|
| 19 | 375-4501067 |
Шайба стопорная Подробнее |
|
|
| 20 | 375-4501063 |
Гайка М33х2 Подробнее |
|
|
| 21 | 375-4501150-10 |
Барабан тормоза лебедки Подробнее |
|
|
| 22 | 2.2-45х70-1 |
Манжета 45х70-10 Подробнее |
|
|
| 23 | 375-4501046-Б |
Крышка упорного подшипника Подробнее |
|
|
| 24 | 375-4501099-Б |
Прокладка упорного подшипника Подробнее |
|
|
| 25 | 375-4501101 |
Шайба опорная Подробнее |
|
|
| 26 | 375-4501058 |
Червяк с колесом в сборе Подробнее |
|
|
| 27 | 336018-П29С |
Шайба 20 Подробнее |
|
|
| 28 | 334997-П29 |
Гайка М20х1,5-6Н Подробнее |
|
