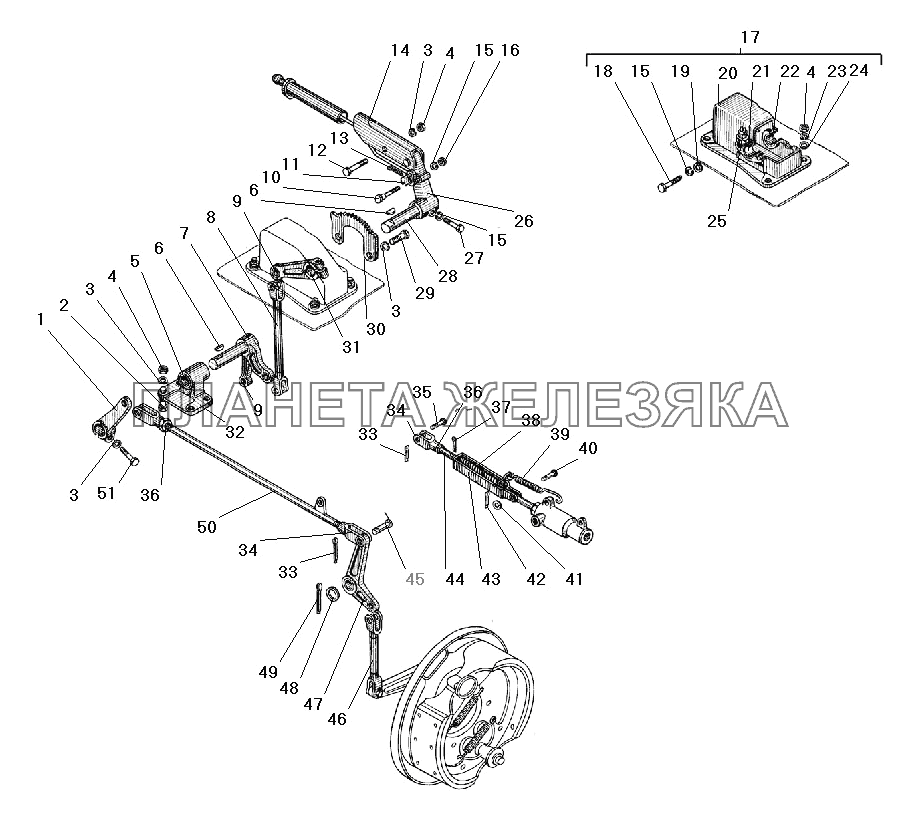

/125.gif "Привод стояночного тормоза и управление краном торможения прицепа УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-3508069 |
Рычаг промежуточного вала Подробнее |
|
|
 |
2 | 201499-П29 |
Болт М10-6gх30 Подробнее |
|
| 3 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 4 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 5 | 375-3508059 |
Втулка оси рычага Подробнее |
|
|
| 6 | 338062 |
Шпонка 22х9,5 сегментная Подробнее |
|
|
| 7 | 4320-3508155 |
Рычаг промежуточного вала в сборе Подробнее |
|
|
| 8 | 4320Я2-3508034 |
Тяга стояночного тормоза в сборе Подробнее |
|
|
| 9 | 375-3508022 |
Втулка рычага Подробнее |
|
|
| 10 | 375-3508031-10 |
Ось собачки Подробнее |
|
|
| 11 | 4320-3508030 |
Собачка рычага Подробнее |
|
|
| 12 | 200317-П29 |
Болт М10-6gх45 стяжной Подробнее |
|
|
| 13 | 258011-П29 |
Шплинт 2х10 Подробнее |
|
|
| 14 | 4320-3508015 |
Рычаг тормоза верхний в сборе Подробнее |
|
|
| 15 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 16 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 17 | 4320-3508060-01 |
Кронштейн в сборе Подробнее |
|
|
 |
18 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 19 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 20 | 4320-3508063 |
Кронштейн Подробнее |
|
|
| 21 | 4320-3508107-01 |
Фланец Подробнее |
|
|
| 22 | 4320-1602066 |
Втулка вала педали сцепления Подробнее |
|
|
| 23 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 24 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 25 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 26 | 4320-3508016 |
Рычаг тормоза нижний в сборе Подробнее |
|
|
 |
27 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 28 | 4320-3508058-01 |
Вал рычага Подробнее |
|
|
| 29 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 30 | 4320-3508056 |
Собачка рычага ручного тормоза Подробнее |
|
|
| 31 | 4320-3508092 |
Рычаг стояночного тормоза в сборе Подробнее |
|
|
| 32 | 375-3508032-10 |
Кронштейн промежуточного вала в сборе Подробнее |
|
|
| 33 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 34 | 375-3508045 |
Вилка тяги Подробнее |
|
|
| 35 | 260057-П52 |
Палец 10х28 Подробнее |
|
|
 |
36 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 37 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 38 | 5557-3508076 |
Пружина Подробнее |
|
|
 |
39 | 4320-3507047 |
Пружина стяжная нижняя Подробнее |
|
| 40 | 260012-П52 |
Палец 6х20 Подробнее |
|
|
| 41 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 42 | 258012-П29 |
Шплинт 2х12 Подробнее |
|
|
| 43 | 5557-3508088 |
Скоба Подробнее |
|
|
| 44 | 4322-3508075 |
Тяга привода крана управления Подробнее |
|
|
| 45 | 339640-П52 |
Палец 10х28 Подробнее |
|
|
| 46 | 375-3508084 |
Тяга привода стояночного тормоза в сборе Подробнее |
|
|
| 47 | 375-3508074-01 |
Рычаг стояночного тормоза Подробнее |
|
|
| 48 | 293508-П29 |
Шайба Подробнее |
|
|
 |
49 | 258054-П29 |
Шплинт 4х32 Подробнее |
|
| 50 | 4320-3508042 |
Тяга стояночного тормоза Подробнее |
|
|
 |
51 | 201501-П29 |
Болт М10-6gх35 Подробнее |
