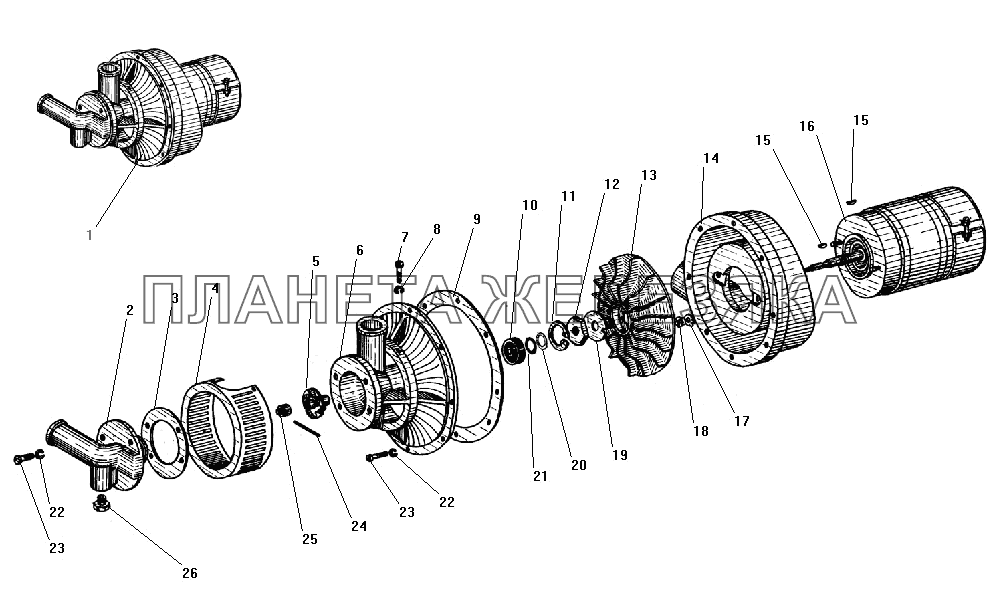

/35.gif "Нагнетатель насосного агрегата УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ПЖД30Г-1015210 |
Нагнетатель в сборе Подробнее |
|
|
| 2 | ПЖД30-1015222 |
Патрубок подводящий Подробнее |
|
|
| 3 | ПЖД600-1015221 |
Прокладка патрубка Подробнее |
|
|
| 4 | ПЖД600-1015212-10 |
Сетка нагнетателя в сборе Подробнее |
|
|
| 5 | ПЖД30-1015236-12 |
Колесо рабочее в сборе Подробнее |
|
|
| 6 | ПЖД30-1015220-10 |
Корпус нагнетателя Подробнее |
|
|
| 7 | 1/03747/01 |
Винт М4х8 Подробнее |
|
|
| 8 | 1/11953/77 |
Шайба 4 пружинная Подробнее |
|
|
| 9 | ПЖД600-1015233 |
Прокладка Подробнее |
|
|
| 10 | ПЖД-30-1015240 |
Сальник нагревателя Подробнее |
|
|
| 11 | ОВ65-0320 |
Кольцо стопорное Подробнее |
|
|
| 12 | ПЖД30-1015224-20 |
Гайка крепления крыльчатки Подробнее |
|
|
| 13 | ПЖД30-1015230-20 |
Крыльчатка вентилятора Подробнее |
|
|
| 14 | ПЖД30-1015231-02 |
Улитка нагнетателя Подробнее |
|
|
| 15 | ПЖД30-1015225 |
Шпонка сегментная Подробнее |
|
|
| 16 | МЭ252-3730000 |
Электродвигатель типа МЭ-252 Подробнее |
|
|
| 17 | ПЖД600-1015232 |
Шайба стопорная Подробнее |
|
|
| 18 | ПЖД600-1015229 |
Гайка крепления улитки Подробнее |
|
|
| 19 | ПЖД30-1015228-10 |
Шайба стопорная Подробнее |
|
|
| 20 | ПЖД600Е-1015227-10 |
Воротник пылезащитный Подробнее |
|
|
| 21 | ПЖД600Е-1015226-10 |
Кольцо сальника Подробнее |
|
|
| 22 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 23 | 1/03767/01 |
Винт М6х16 Подробнее |
|
|
| 24 | ПЖД600-1015244 |
Проволока контровки гайки Подробнее |
|
|
| 25 | ПЖД30-1015223 |
Гайка крепления рабочего колеса Подробнее |
|
|
| 26 | 45 9932 1302 |
Пробка КГ 1/4" Подробнее |
|
