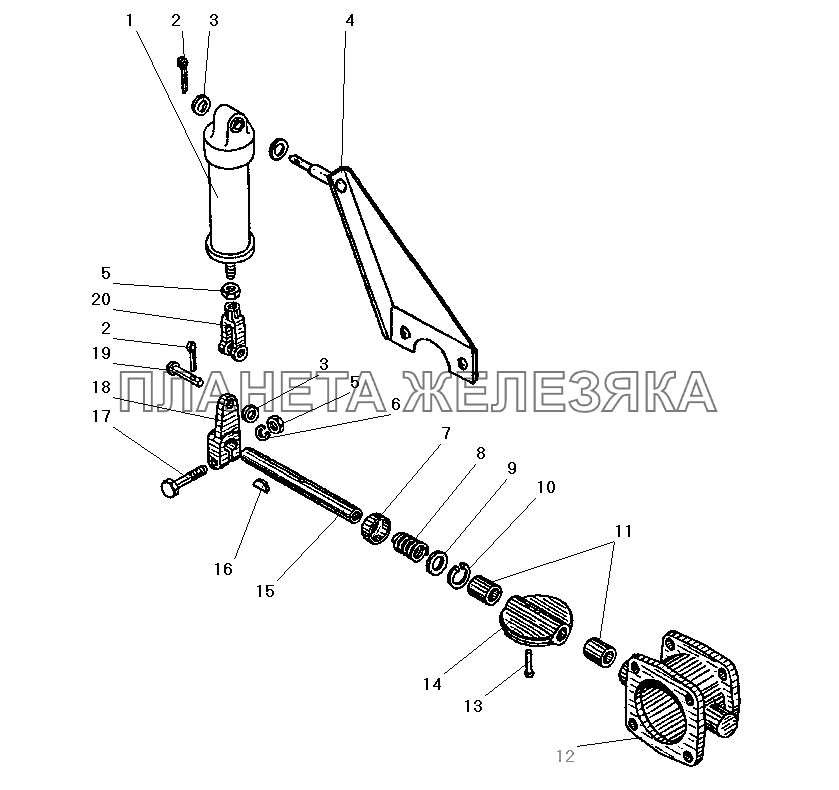

Вспомогательный тормоз УРАЛ-4320-31| ← Установка двухмагистрального клапана | Система вспомогательного тормоза → |
/163.gif "Вспомогательный тормоз УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 100-3570210 |
Цилиндр пневматический диаметр 35х65 в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 258039-П29 |
Шплинт 3,2х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 252005-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 4320Я-3570165-10 |
Кронштейн пневмоцилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 250510-П29 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 4320-3570085 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 4320-3570079 |
Пружина поджимная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 4320-3570089 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 339646-П2 |
Кольцо Б22 стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 4320-3570092 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 4320-3570016 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 253874 |
Заклепка 4х26 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 4320-3570097 |
Заслонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 4320-3570077 |
Вал заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 4320-3570103 |
Фиксатор рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
17 | 200263-П29 |
Болт М8-6gх35 Подробнее
Дополнительная информация:
|
|||||||||||||
| 18 | 4320Я-3570081-10 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 260035-П52 |
Палец 8х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 5557-3570188 |
Вилка Подробнее
Дополнительная информация:
|
|
