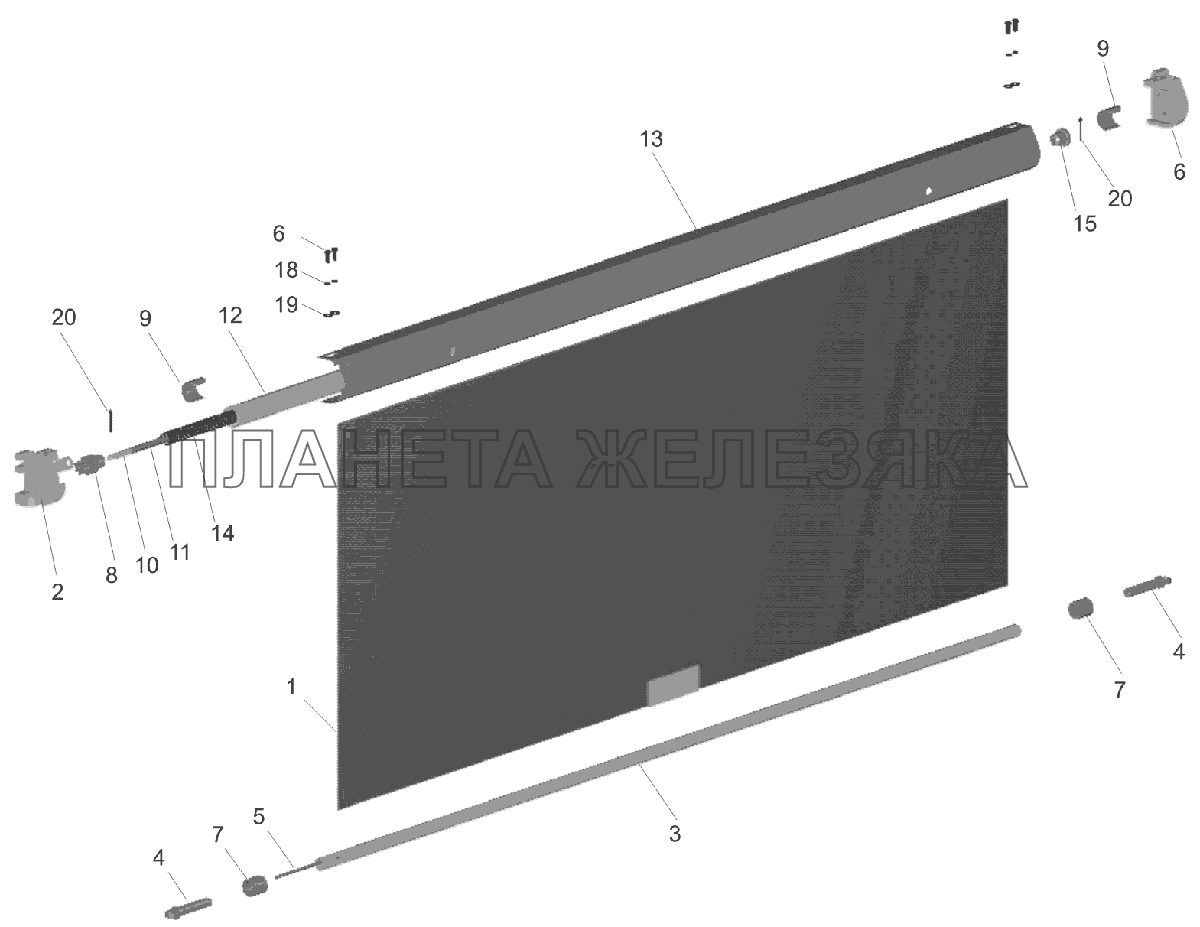

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-8204112 |
Полотно шторки Подробнее |
|
|
| 2 | 5336-8204129 |
Кронштейн левый Подробнее |
|
|
| 3 | 6430-8204122 |
Держатель шторки Подробнее |
|
|
| 4 | 5336-8204124 |
Ползушка Подробнее |
|
|
| 5 | 6430-8204126 |
Связующая ползушек Подробнее |
|
|
| 6 | 5336-8204130 |
Кронштейн правый Подробнее |
|
|
| 7 | 5336-8204142 |
Втулка Подробнее |
|
|
| 8 | 5336-8204146-10 |
Храповик шторки Подробнее |
|
|
| 9 | 5336-8204148 |
Скоба Подробнее |
|
|
| 10 | 5336-8204152 |
Ось Подробнее |
|
|
| 11 | 5336-8204154 |
Чехол оси Подробнее |
|
|
| 12 | 6430-7204156 |
Барабан Подробнее |
|
|
| 13 | 6430-8204158 |
Кожух шторки Подробнее |
|
|
| 14 | 5336-8204160 |
Пружина Подробнее |
|
|
| 15 | 5336-8204162 |
Держатель пружины Подробнее |
|
|
 |
17 | 220051 |
Винт М4-6gх10 Подробнее |
|
| 18 | 252002 |
Шайба 4 Подробнее |
|
|
| 19 | 252132 |
Шайба 4 Подробнее |
|
|
| 20 | 258013 |
Шплинт 2х16 Подробнее |
|
