| ← Установка отопителя 5440-8100001-010 | Блок радиатора 5440-8101010 → |

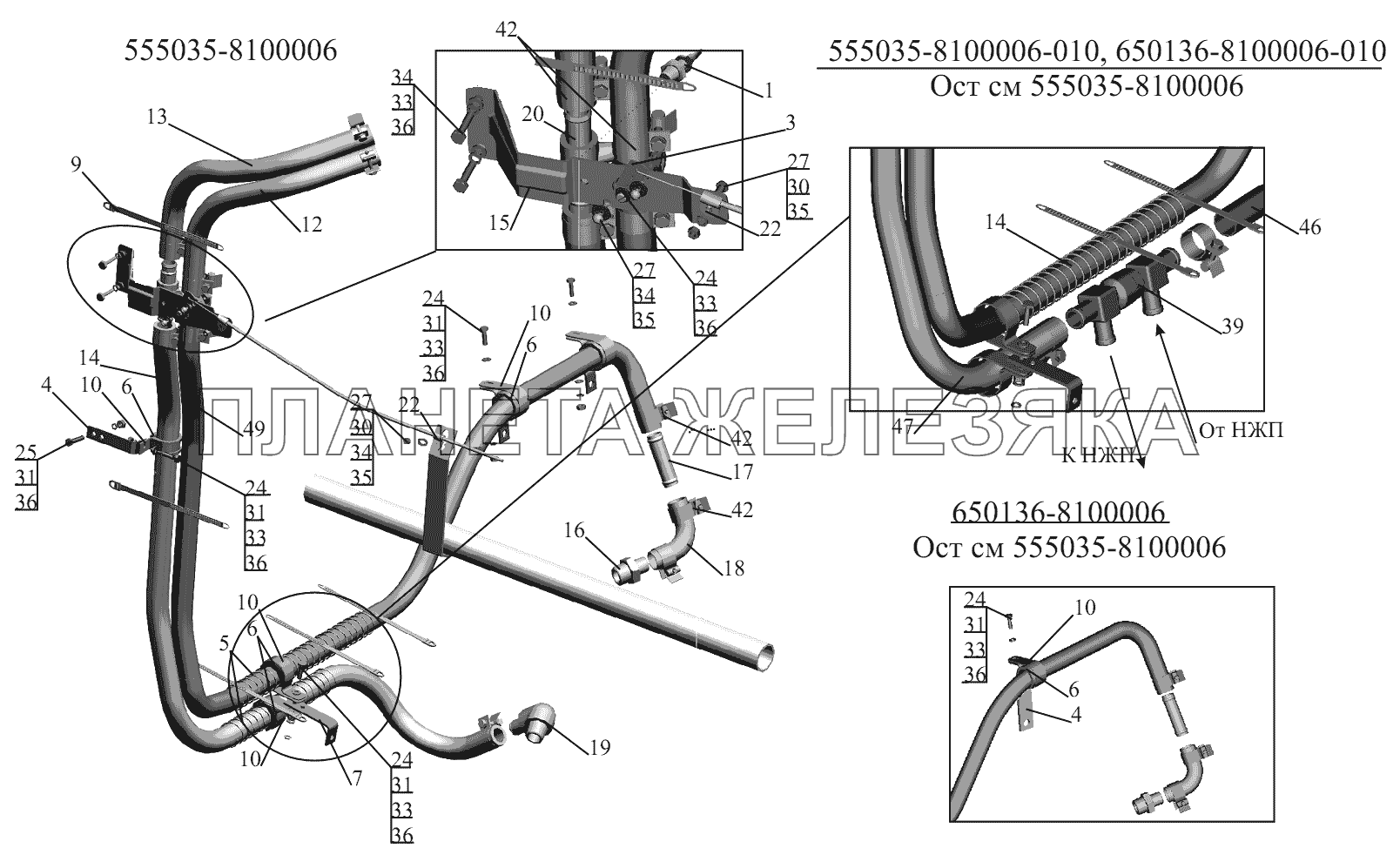

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 555035-8100006 |
Установка шлангов отопителя Подробнее |
|
||
| 555035-8100006-010 |
Установка шлангов отопителя Подробнее |
|
||
| 6317-3506052 |
Кронштейн Подробнее |
|
||
| 650136-8100006 |
Установка шлангов отопителя Подробнее |
|
||
| 650136-8100006-010 |
Установка шлангов отопителя Подробнее |
|
||
| 1 | 64229-1305010 |
Краник сливной Подробнее |
|
|
 |
3 | 6430-8101150-010 |
Кран управления отопителя Подробнее |
|
| 4 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 5 | 535А-3408046 |
Пружина Подробнее |
|
|
| 6 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 7 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 9 | 6430-3724624 |
Хомут Подробнее |
|
|
| 10 | 64221-3724634 |
Хомут Подробнее |
|
|
| 12 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 13 | 643069-8101030 |
Шланг Подробнее |
|
|
| 14 | 544004-8101032 |
Шланг Подробнее |
|
|
| 15 | 5440-8101191 |
Кронштейн Подробнее |
|
|
| 16 | 555035-8101343 |
Штуцер Подробнее |
|
|
| 17 | 643008-8101347 |
Переходник Подробнее |
|
|
| 18 | 642008-8101351 |
Шланг Подробнее |
|
|
| 19 | 6430-8101364 |
Угольник Подробнее |
|
|
| 20 | 437137-8101373 |
Тройник Подробнее |
|
|
| 22 | 6430-8406073 |
Прижим Подробнее |
|
|
| 24 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 25 | 201424 |
Болт М6-6gх30 Подробнее |
|
|
| 27 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 30 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 31 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 33 | 252004 |
Шайба 6 Подробнее |
|
|
| 34 | 252036 |
Шайба 5 Подробнее |
|
|
| 35 | 252133 |
Шайба 5Т Подробнее |
|
|
| 36 | 252154 |
Шайба 6Л Подробнее |
|
|
| 39 | 437040-8101400-010 |
Клапан обратный Подробнее |
|
|
| 42 | 6430-8101476 |
Хомут Подробнее |
|
|
| 42 | TORRO25-40/9-C6-W2 |
Хомут Подробнее |
|
|
| 46 | 555035-8101037 |
Шланг Подробнее |
|
|
| 47 | 543208-8101037 |
Шланг (L=750мм, рукав 20x29-1,6) Подробнее |
|
|
| 49 | 543205-8101038 |
Шланг Подробнее |
|
