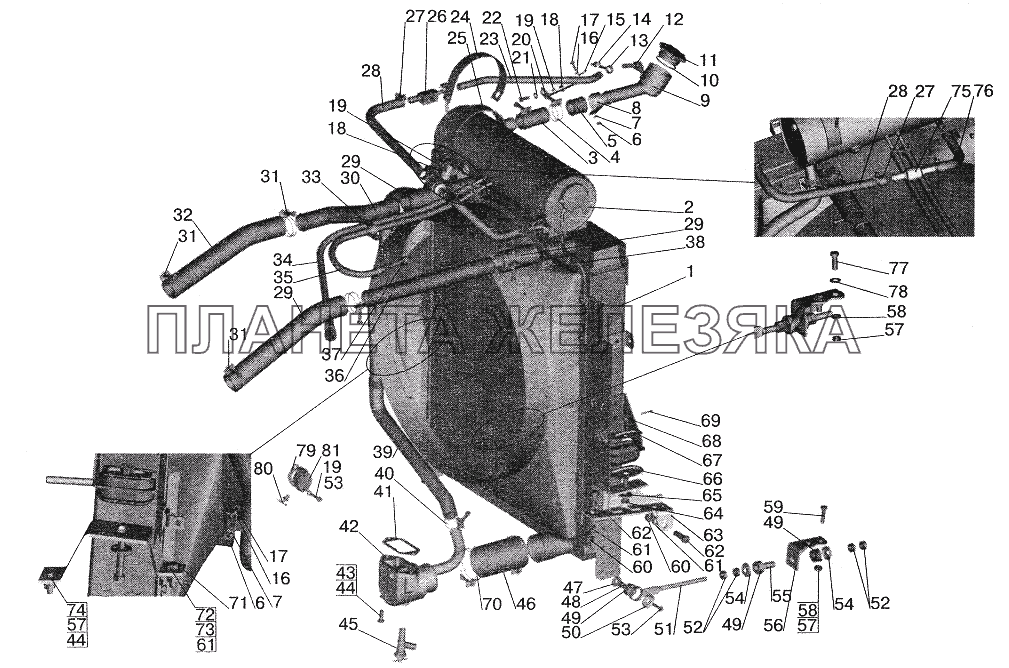

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 533502-1301009-010 |
Радиатор с кожухом Подробнее |
|
|
| 1 | 642290-1301009-010 |
Радиатор с кожухом Подробнее |
|
|
 |
2 | 642290-1311010 |
Бачок расширительный Подробнее |
|
| 3 | 6422-1303172 |
Шланг Подробнее |
|
|
| 4 | 64229-1303506 |
Хомут Подробнее |
|
|
| 5 | 6422-1304084 |
Уплотнитель Подробнее |
|
|
| 6 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 7 | 252004 |
Шайба 6 Подробнее |
|
|
| 8 | 379675 |
Кляммер Подробнее |
|
|
 |
9 | 64221-1304014-01 |
Труба заливная Подробнее |
|
| 10 | 052-058-36-2-3 |
Кольцо Подробнее |
|
|
 |
11 | 64221-1311053 |
Пробка Подробнее |
|
| 12 | 54401-1303335 |
Угольник Подробнее |
|
|
| 13 | 297582 |
Лента Подробнее |
|
|
| 14 | 297580 |
Пряжка Подробнее |
|
|
| 15 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 16 | 252134 |
Шайба 6Т Подробнее |
|
|
| 17 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 18 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 19 | 252135 |
Шайба 8Т Подробнее |
|
|
| 20 | 6422-1304034 |
Кронштейн Подробнее |
|
|
 |
21 | 252005 |
Шайба 8 Подробнее |
|
| 22 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 23 | 543208-1304039 |
Шланг Подробнее |
|
|
 |
24 | 5336-1015620 |
Хомут Подробнее |
|
| 25 | 642290-1311057 |
Уплотнитель Подробнее |
|
|
| 26 | 54401-1303332 |
Тройник Подробнее |
|
|
| 27 | 500-1303160 |
Хомут Подробнее |
|
|
 |
28 | 642290-1311149 |
Шланг Подробнее |
|
 |
29 | 642290-1303011 |
Шланг Подробнее |
|
 |
30 | 642290-1303040 |
Патрубок промежуточный Подробнее |
|
| 31 | 64229-1303514 |
Хомут Подробнее |
|
|
 |
32 | 533602-1303010 |
Шланг Подробнее |
|
| 33 | 379191 |
Кляммер Подробнее |
|
|
| 34 | 642290-1304060 |
Трубка Подробнее |
|
|
| 35 | 642290-1304041 |
Шланг Подробнее |
|
|
| 36 | 642290-1303050 |
Патрубок Подробнее |
|
|
| 37 | 64229-1303338 |
Угольник Подробнее |
|
|
| 38 | 64227-1311024 |
Шланг Подробнее |
|
|
| 39 | 642290-1303168 |
Шланг компенсационный Подробнее |
|
|
| 40 | 64229-1303650 |
Хомут Подробнее |
|
|
 |
41 | 642290-1303245 |
Прокладка Подробнее |
|
 |
42 | 642290-1303240-010 |
Патрубок водяного насоса Подробнее |
|
| 43 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 44 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 45 | ВС11-8101010 |
Кран Подробнее |
|
|
 |
46 | 642290-1303025-010 |
Шланг отводящий Подробнее |
|
| 47 | 375533 |
Шайба 8 Подробнее |
|
|
| 48 | 64226-1302138 |
Втулка Подробнее |
|
|
| 49 | 500-1302139 |
Подушка малая Подробнее |
|
|
| 50 | 504В-6801122 |
Шайба Подробнее |
|
|
| 51 | 642290-1302121 |
Тяга Подробнее |
|
|
| 52 | 250615 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 53 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 54 | 5335-1302063 |
Чашка малая Подробнее |
|
|
| 55 | 500-1302138 |
Втулка распорная Подробнее |
|
|
| 56 | 642290-1302143 |
Кронштейн Подробнее |
|
|
| 57 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 58 | 252156 |
Шайба 10Л Подробнее |
|
|
 |
59 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 60 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 61 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 62 | 201614 |
Болт М14х1,5-6gх40 Подробнее |
|
|
| 63 | 64221-1302146-020 |
Кронштейн правый Подробнее |
|
|
| 64 | 205156 |
Болт 2М12х1,25-6gх65 Подробнее |
|
|
| 65 | 252045-10 |
Шайба 12 Подробнее |
|
|
| 66 | 6430-1302063 |
Чашка Подробнее |
|
|
| 67 | 6430-1302062 |
Чашка Подробнее |
|
|
| 68 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
69 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 70 | 64221-1303570 |
Хомут Подробнее |
|
|
| 71 | 64221-1302147-10 |
Кронштейн левый Подробнее |
|
|
| 72 | 201593 |
Болт М14-6gх50 Подробнее |
|
|
| 73 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 74 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 75 | 543208-8101400 |
Клапан обратный Подробнее |
|
|
 |
76 | 6430-1311049 |
Шланг Подробнее |
|
| 77 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 78 | 252006 |
Шайба 10 Подробнее |
|
|
| 79 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
 |
80 | 64229-1305010 |
Краник сливной Подробнее |
|
| 81 | 503-1305013 |
Фланец сливного краника Подробнее |
|
